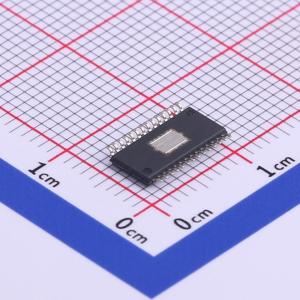

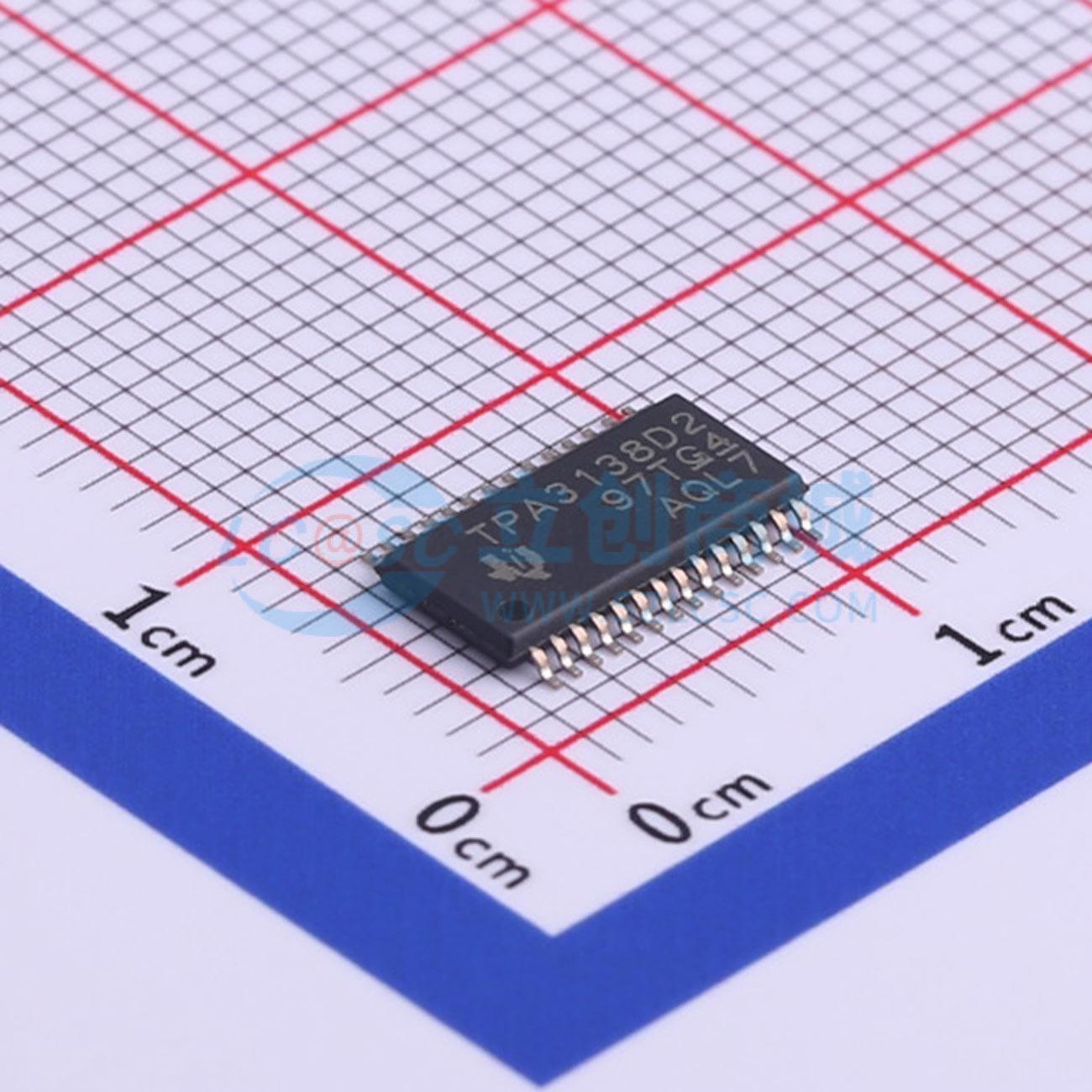

温馨提醒：图片仅供参考，商品以实物为准

TPA3138D2PWPR

10W立体声D类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA3138D2 无电感器型、10W 立体声、18.5W 单声道、3.5V 至 14.4V、模拟输入 D 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA3138D2PWPR
商品编号: C475506
商品封装: TSSOP-28-EP
包装方式: 编带
商品毛重: 0.313克(g)

商品参数

商品概述

TPA3138D2是一款每通道10 W的高效、低静态电流D类立体声音频放大器。它能够驱动低至3.2 Ω负载的立体声扬声器。在1SPW模式下，其静态电流低至仅21 mA（12 V），且可在低至3.5 V的电压下工作，可延长蓝牙音箱、电池供电设备及其他对电源敏感应用的音频播放时间，并改善散热性能。采用扩频控制的先进电磁干扰（EMI）抑制技术，可使用低成本铁氧体磁珠滤波器，同时满足电磁兼容性（EMC）要求，从而降低系统成本。为进一步简化设计，TPA3138D2集成了必要的保护功能，包括欠压保护、过压保护、功率限制、短路保护、过温保护以及直流扬声器保护。所有这些保护功能均具备自动恢复功能。由于TPA3138D2与德州仪器（TI）的TPA3110D2、TPA3136D2和TPA3136AD2引脚完全兼容，客户可在现有设计中充分利用TPA3138D2的各项特性。

商品特性

宽电源电压范围3.5 V至14.4 V —— 6 Ω负载下2x10 W，总谐波失真加噪声（%THD+N），12 V电源；4 Ω负载下1x18.5 W，10% THD+N，12 V电源；1 W、1 kHz输入、6 Ω负载时THD+N为0.04%
延长便携式应用的电池续航时间：1SPW模式下静态电流为20 mA（12 V）；D类效率>90%
减小解决方案尺寸和成本：无电感工作；不使用电感时符合EN55013和EN55022 EMC标准；无需外部散热片
灵活的音频解决方案：单端或差分模拟输入；可选增益：20 dB和26 dB；启动无噗声和咔嗒声
集成保护和自动恢复功能：引脚对引脚、引脚对地和引脚对电源短路保护；热保护、欠压保护和过压保护；功率限制器和直流扬声器保护
与TPA3110D2、TPA3136D2和TPA3136AD2引脚兼容

应用领域

电视和显示器
蓝牙音箱和无线音箱
智能家电中的音频放大器
物联网中的音频扬声器
消费类音频设备

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	10W×2@6Ω；18.5W×1@4Ω
	工作电压	3.5V~14.4V
	总谐波失真+噪声(THD+N)	0.04%

	属性	参数值
	静态电流(Iq)	20mA
	工作温度	-10℃~+85℃
	信噪比	102dB
	输入类型	单端；差分
	电源纹波抑制比(PSRR)	-70dB
