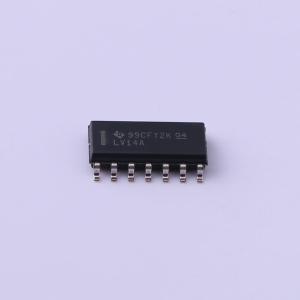

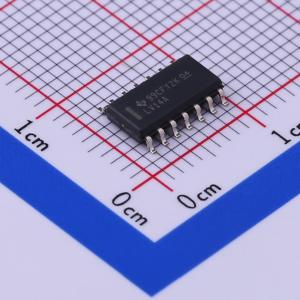

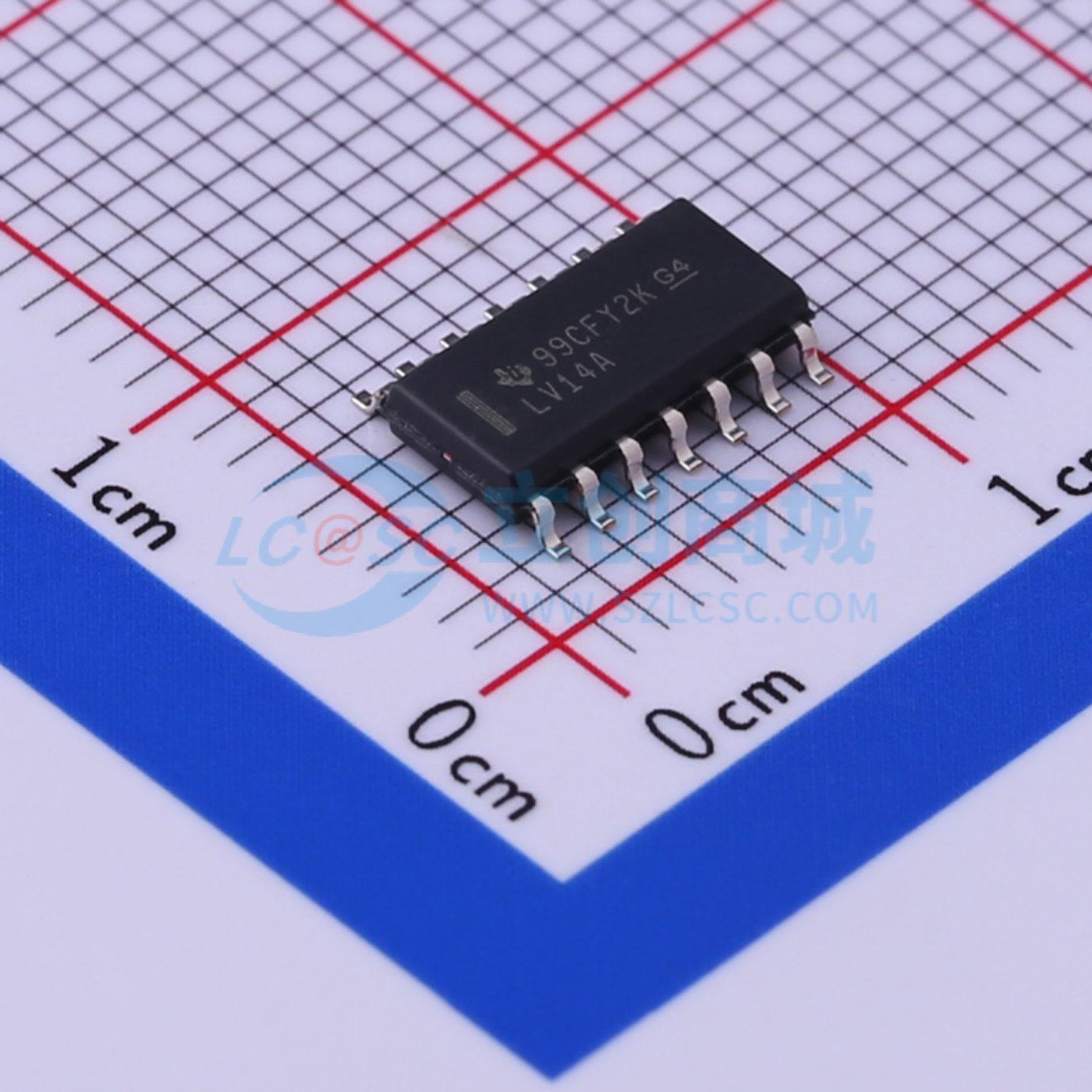

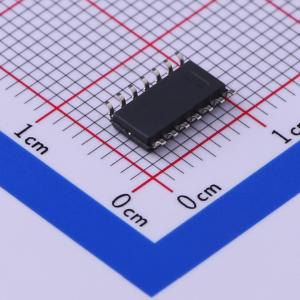

SN74LV14ADR
六路施密特触发反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV14A 具有施密特触发输入的 6 通道、2V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV14ADR
- 商品编号
- C475503
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 输入高电平(VIH) | 1.75V~3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 750mV~1.5V | |
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 550mV | |
| 传播延迟(tpd) | 10.6ns@5V,50pF | |
| 系列 | 74LV | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 | |
| 输出类型 | 推挽式 |
商品概述
SNx4LV14A是六路施密特触发反相器，器件内含六个独立反相器，可实现Y = 非A的布尔功能，支持2V至5.5V VCC工作电压。
商品特性
- 支持2V~5.5V VCC工作电压
- 5V条件下最大传输延迟tpd为10ns
- VCC=3.3V、TA=25℃时，典型输出接地反弹VOLP小于0.8V
- VCC=3.3V、TA=25℃时，典型输出高电平下冲VOHV大于2.3V
- 所有端口支持混合模式电压操作
- Ioff支持部分掉电模式工作
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，支持人体模型2000V、机器模型200V、充电器件模型1000V
应用领域
- 网络交换机
- 可穿戴健康与健身设备
- 个人数字助理PDA
- LCD液晶电视
- 电力基础设施
