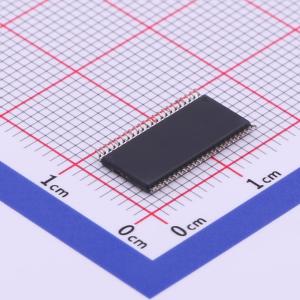

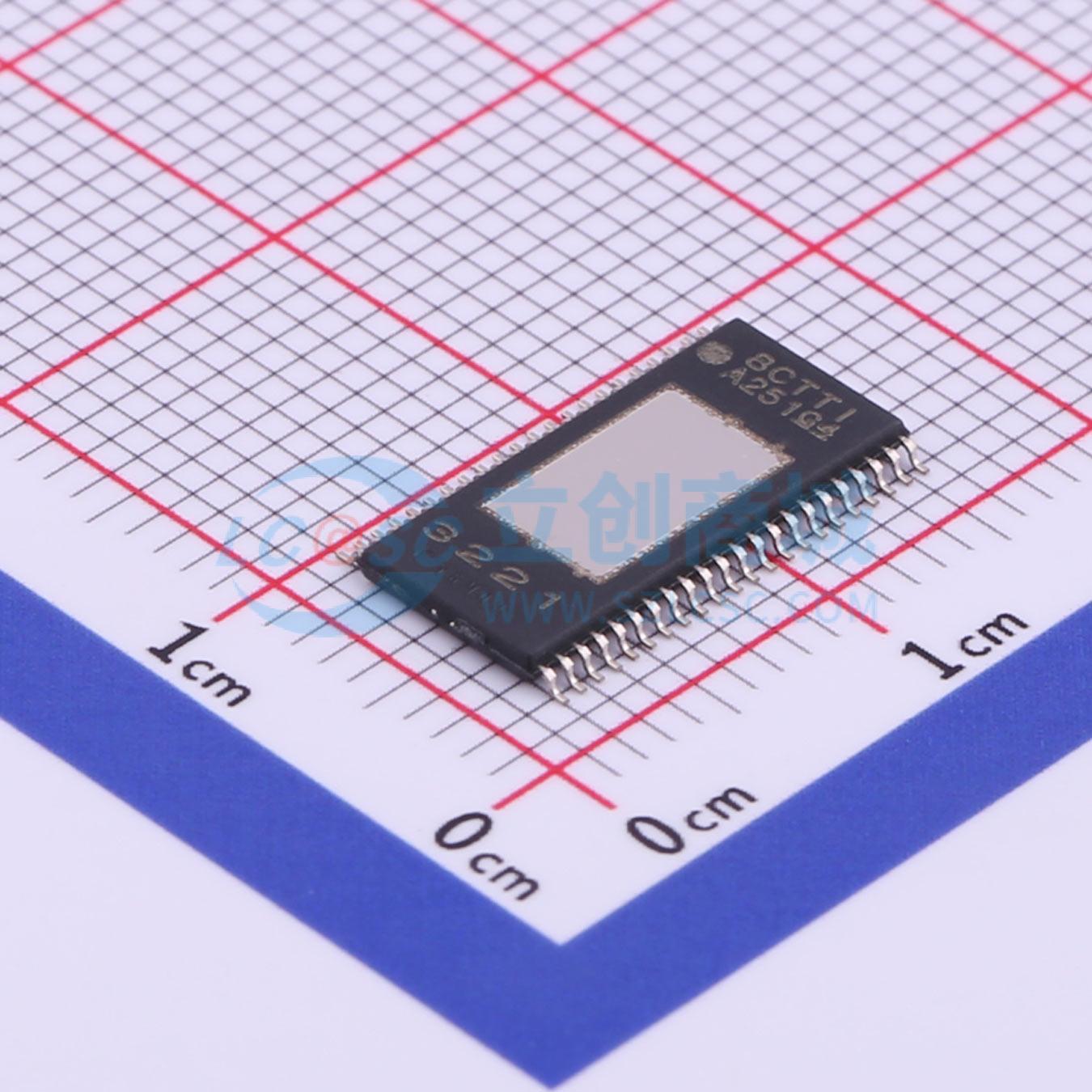

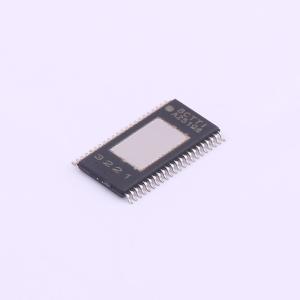

TPA3221DDVR

TPA3221是一款高功率D类放大器，可在满功率、空闲和待机状态下高效运行。该器件采用闭环反馈，带宽高达100 kHz，可在整个音频频段实现低失真，并提供出色的音质。该器件可采用AD或低空闲电流HEAD（高效AD模式）调制方式工作，能够向4Ω负载提供高达2x105 W的功率，或向2Ω负载提供1x208 W的功率。 TPA3221具有单端或差分模拟输入接口，支持最高2 VRMS的输入信号，并有四种可选增益：18 dB、24 dB、30 dB和34 dB。TPA3221还能实现>90%的效率、低空闲功率（<0.25 W）和超低待机功率（<0.1 W）。这得益于采用了70 mΩ的MOSFET、优化的栅极驱动方案和低功耗工作模式。TPA3221内置了一个LDO，便于在单电源系统中集成。为进一步简化设计，该器件集成了必要的保护功能，包括欠压保护、过压保护、逐周期电流限制、短路保护、削波检测、过温警告和关断，以及直流扬声器保护。

• 宽7 V至30 V电源电压工作范围
• 立体声（2xBTL）和单声道（1xPBTL）工作模式
• 总谐波失真加噪声（THD+N）为10%时的输出功率
  • BTL配置下，向4Ω负载提供105 W立体声功率
  • BTL配置下，向3Ω负载提供112 W立体声功率
  • PBTL配置下，向2Ω负载提供208 W单声道功率
• 总谐波失真加噪声（THD+N）为1%时的输出功率
  • BTL配置下，向4Ω负载提供88 W立体声功率
  • BTL配置下，向3Ω负载提供100 W立体声功率
  • PBTL配置下，向2Ω负载提供170 W单声道功率
• 5 V栅极驱动或内置LDO，支持可选的单电源工作
• 闭环反馈设计
  • 信号带宽高达100 kHz，可处理高清信号源的高频成分
  • 向4Ω负载输出1 W功率时，总谐波失真加噪声（THD+N）为0.02%
  • 电源抑制比（PSRR）为60 dB（BTL，无输入信号）
  • 输出噪声<75 μV（A加权）
  • 信噪比（SNR）>108 dB（A加权）
  • AD或HEAD调制方案
  • 低功耗工作模式
    • 待机模式：静音和<1 mA关断电流
    • 低空闲电流HEAD调制方案
    • 单通道BTL工作模式
• 多种输入选项，简化前置放大器设计
  • 差分或单端模拟输入
  • 可选增益：18 dB、24 dB、30 dB、34 dB
• 集成保护功能：欠压保护、过压保护、逐周期电流限制、短路保护、削波检测、过温警告和关断，以及直流扬声器保护
• D类工作效率达90%（4Ω负载）
• 引脚兼容的器件系列，提供不同电压和功率等级选项

• 无线和有源扬声器
• 条形音箱
• 低音炮
• 书架式立体声系统
• 专业和公共广播（PA）扬声器
