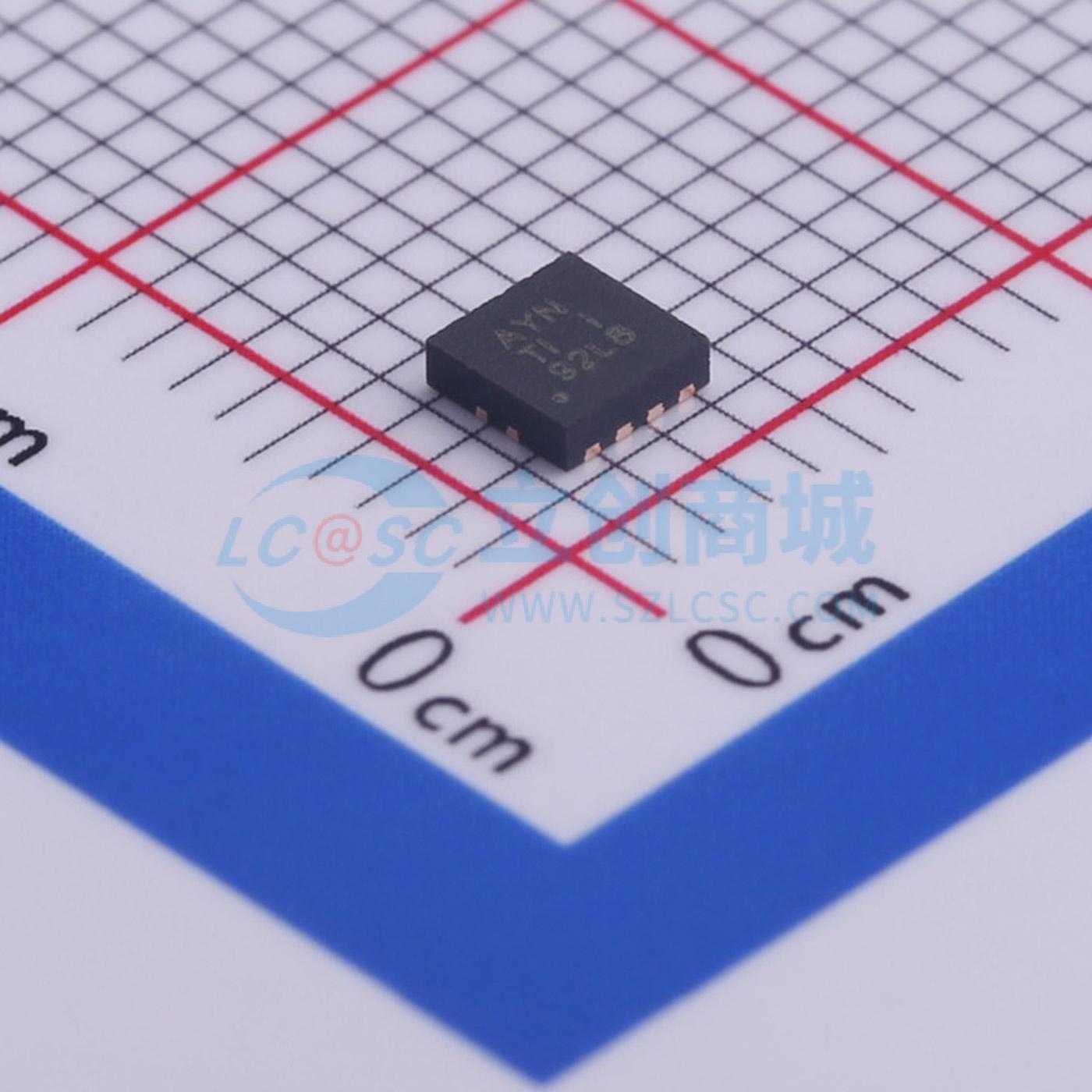

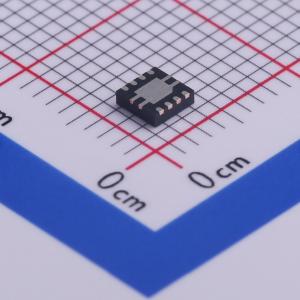

温馨提醒：图片仅供参考，商品以实物为准
TPA6211A1DRBR
单声道AB类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TPA6211A1 3.1W 单声道模拟输入 AB 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPA6211A1DRBR
- 商品编号
- C475494
- 商品封装
- VSON-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 2.45W×1@3Ω；1.1W×1@4Ω；0.47W×1@4Ω；1.22W×1@3Ω；0.72W×1@8Ω；1.36W×1@8Ω；0.49W×1@3Ω；2.22W×1@4Ω；0.33W×1@8Ω | |
| 总谐波失真+噪声(THD+N) | 0.045% | |
| 静态电流(Iq) | 4mA | |
| 信噪比 | 105dB |
| 属性 | 参数值 | |
|---|---|---|
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | -60dB | |
| 效率 | 67.7% | |
| 输入通道数 | 1对差分输入 | |
| 功能特性 | 使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPA6211A1是一款3.1 W单声道全差分放大器，旨在驱动阻抗至少为3 Ω的扬声器，在大多数应用中，其印刷电路板（PCB）总面积仅需20 mm²。该器件的工作电压范围为2.5 V至5.5 V，静态电源电流仅为4 mA。TPA6211A1提供节省空间的3 mm x 3 mm SON (DRB)封装和8引脚MSOP PowerPAD (DGN)封装。 该器件具备20 Hz至2 kHz范围内–80 dB的电源电压抑制比、增强的射频整流抗扰度、较小的PCB面积以及快速启动且爆音极小等特性，使其非常适合用于PDA和智能手机应用。
商品特性
- 专为无线或蜂窝手机以及PDA设计
- 在5 V电源、总谐波失真（THD）= 10%（典型值）时，3 Ω负载下输出功率为3.1 W
- 低电源电流：5 V时典型值为4 mA
- 关断电流：典型值为0.01 μA
- 快速启动且爆音极小
- 仅需三个外部元件
- 增强的电源抑制比（–80 dB）和宽电源电压范围（2.5 V至5.5 V），可直接由电池供电
- 全差分设计减少射频整流
- –63 dB的共模抑制比（CMRR）可省去两个输入耦合电容
应用领域
- 非常适合用于无线手机、PDA和笔记本电脑
