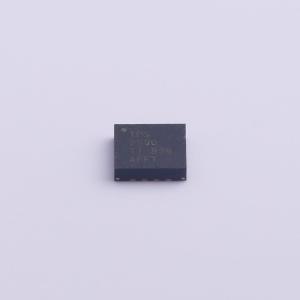

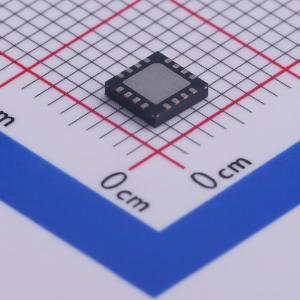

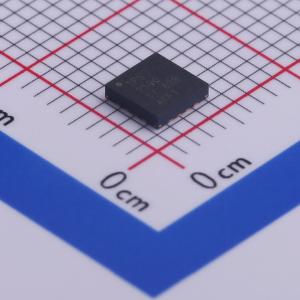

TPS2590RSAR
5A 20V 高电流负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS2590 具有双故障阈值和可选故障响应的 20V、5.5A、30mΩ 电子熔丝
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2590RSAR
- 商品编号
- C473399
- 商品封装
- QFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~20V | |
| 导通电阻 | 29.5mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP) |
商品概述
TPS2590 器件提供了高度集成的热插拔电源管理和在负载由高达20V的总线供电的应用中的卓越保护。2.9V的最大欠压开启阈值使得TPS2590器件非常适合低至3.3V的标准总线电压。该器件适用于必须保护电压总线以防止负载短路中断或损坏其他系统组件的系统。TPS2590器件采用16引脚QFN封装。
TPS2590器件具有多种可编程保护特性。负载保护通过非电流限制故障阈值、硬电流限制阈值和故障定时器来实现。双电流阈值允许系统在短时间内吸取高电流而不会导致负载端电压下降。一个例子是磁盘驱动器启动。这种技术非常适合那些经历短暂高需求但受益于与平均电流消耗相一致的保护水平的负载。
热插拔MOSFET保护由功率限制电路提供，该电路保护内部MOSFET免受SOA相关故障的影响。
TPS2590器件提供故障指示输出，并允许在故障时锁存关闭或自动重试。
应用领域
- RAID 阵列
- 电信
- 插入式电路板
- 磁盘驱动器
- 固态驱动器（SSD）
- PCIE
- 风扇控制 笔记本电脑和上网本
