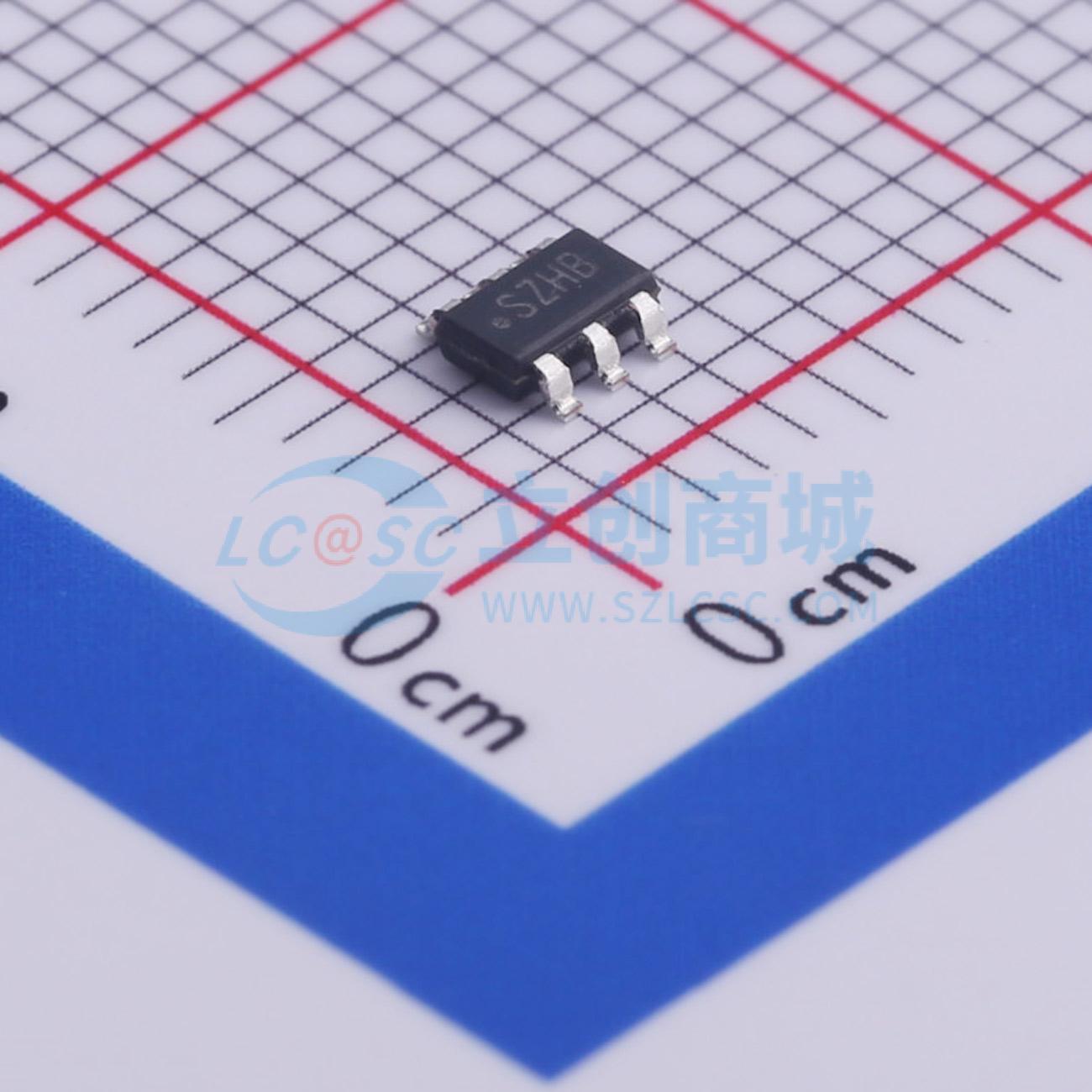

温馨提醒：图片仅供参考，商品以实物为准

LM5050MKX-1/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5050-1 5V 至 75V、400uA IQ ORing FET 控制器
品牌名称: TI(德州仪器)
商品型号: LM5050MKX-1/NOPB
商品编号: C473393
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

参数完善中

商品概述

LM5050-1/-Q1 高边或门FET控制器与外部MOSFET配合使用时，作为理想二极管整流器连接在电源串联中。这种或门控制器允许MOSFET替代电源分配网络中的二极管整流器，从而减少功率损耗和电压降。

LM5050-1/-Q1 控制器为外部N沟道MOSFET提供电荷泵栅极驱动，并配备快速响应比较器，当电流反向流动时关闭FET。LM5050-1/-Q1 可以连接5V到75V范围内的电源，并能承受高达100V的瞬态电压。

该产品有标准版和AEC-Q100认证版可供选择：LM5050Q0MK-1（最高结温150°C）和LM5050Q1MK-1（最高结温125°C）。具备功能安全能力。提供有助于功能安全系统设计的文档。宽工作输入电压范围，1V至75V（对于VIN < 5V需要VBIAS）。100V瞬态承受能力。用于外部N沟道MOSFET的电荷泵栅极驱动器。对电流反向的快速50纳秒响应。2A峰值关断电流。最小VDS箝位以实现更快的关断。封装：SOT-6（薄型SOT-23-6）。
