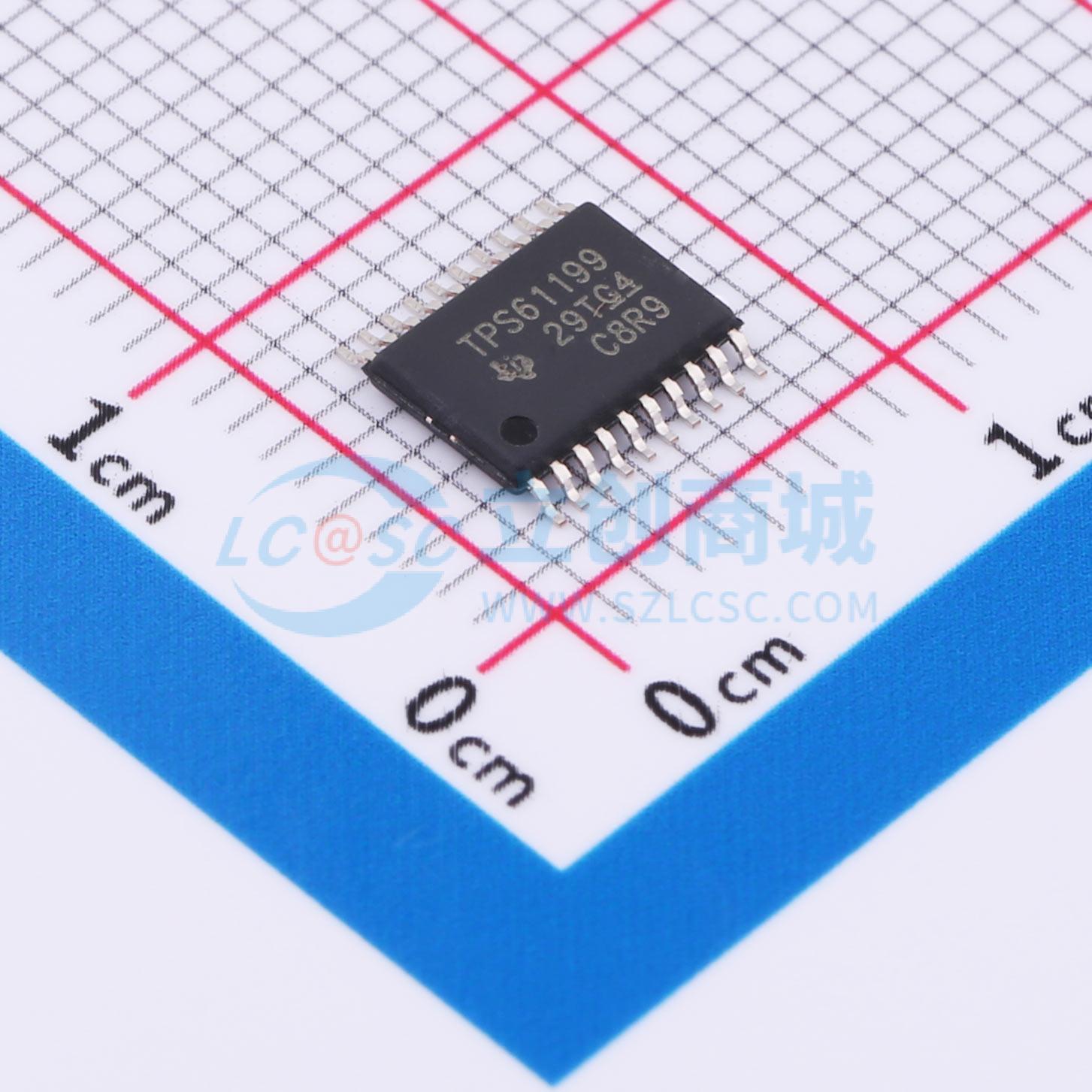

温馨提醒：图片仅供参考，商品以实物为准

TPS61199PWPR

TPS61199 白光LED驱动器用于LCD显示器背光

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61199 用于 LCD 显示器背光的白光 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TPS61199PWPR
商品编号: C473388
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.124克(g)

商品参数

商品概述

TPS61199为大尺寸LCD背光提供了高度集成的解决方案。该器件集成了一个电流模式升压控制器和八个电流源，用于驱动多达八串带有多个LED的LED串。每串都有一个独立的电流调节器，串间电流匹配精度可达3%。该器件会自动调整升压转换器的输出电压，只为具有最大正向电压降的LED串加上该串IFBx引脚所需的最小电压提供所需的电压，从而优化了驱动效率。

TPS61199通过外部PWM信号提供PWM亮度调光功能。PWM信号的最大频率可以高达22kHz。使用200Hz的PWM信号可以实现高达5000:1的调光比。TPS61199集成了开关FET的过流保护、软启动、LED短路保护、LED开路保护以及过温关断保护。TPS61199器件采用20引脚SO和HTSSOP封装。

应用领域

监视器LCD背光
LCD电视背光
通用LED照明

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	8V~30V
	开关频率	800kHz
	通道数	8
	输出电流	70mA

	属性	参数值
	调光	PWM
	特性	过流保护(OCP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	外置
	恒流精度	3%
