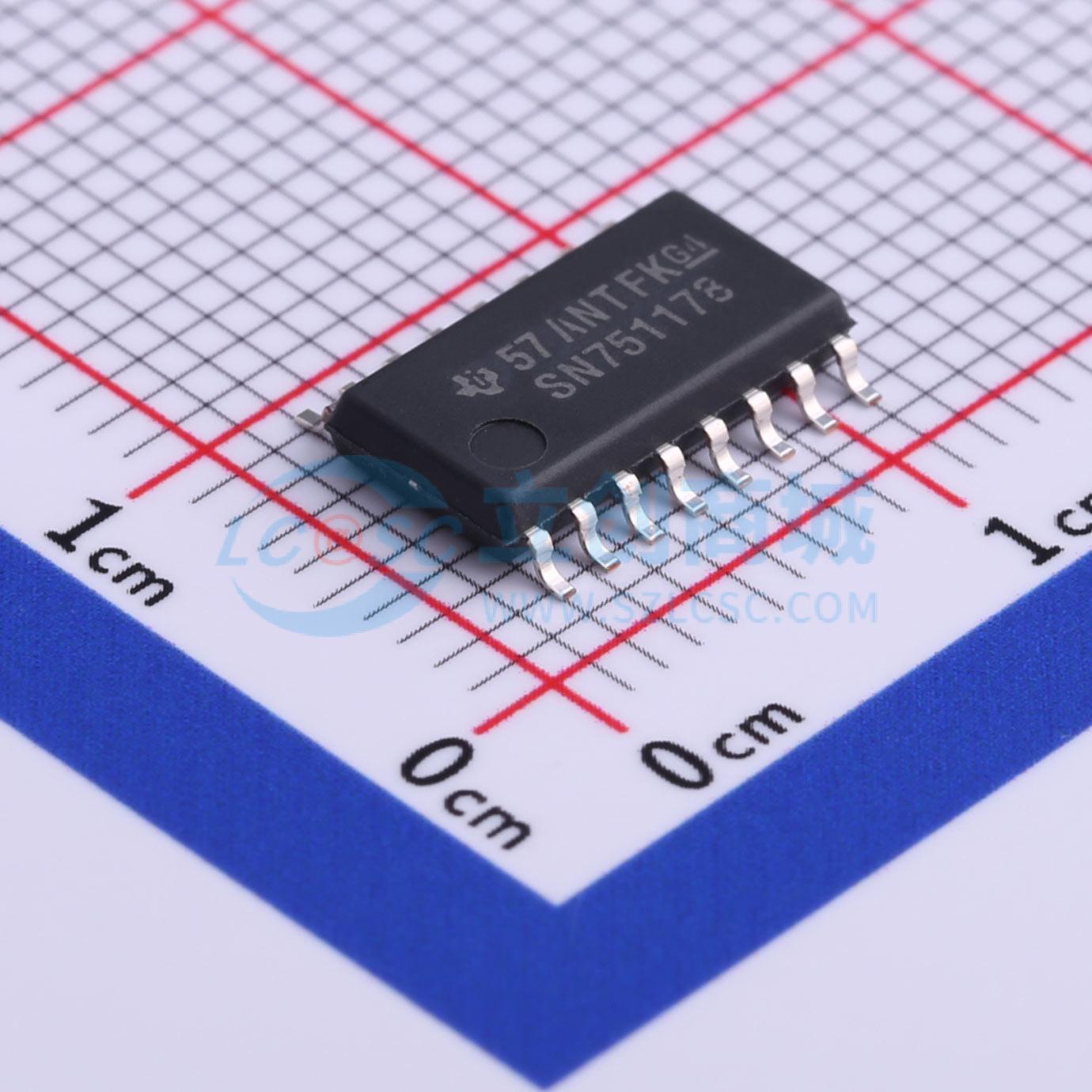

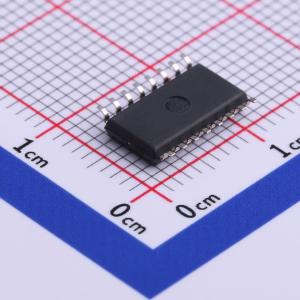

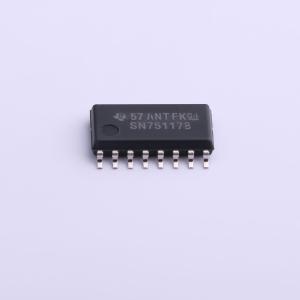

SN751178NSR
双差分驱动器和接收器
- 描述
- SN751178 双路差分驱动器/接收器对
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN751178NSR
- 商品编号
- C473382
- 商品封装
- SO-16-4.4mm
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.75V~5.25V | |
| 元件数 | 2 | |
| 每个元件位数 | 2 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 60mA | |
| 拉电流(IOH) | 60mA | |
| 系列 | - | |
| 工作温度 | -20℃~+85℃ | |
| 静态电流(Iq) | - | |
| 传播延迟(tpd) | 25ns@5V,50pF | |
| 功能特性 | 失效安全输出；过流保护；短路保护 |
商品概述
SN751177与SN751178是双差分驱动器和接收器单片集成电路，设计用于速率最高可达10Mbit/s的平衡多点总线传输，可提升长总线线路上全双工数据通信的性能，工作温度范围为-20℃至85℃，采用单路5V电源供电，满足ANSI TIA/EIA-422-B标准、ANSI TIA/EIA-485-A标准以及ITU V.10、V.11推荐标准。
商品特性
- 适配噪声环境下长总线线路的多点总线传输场景
- 驱动器具备正负电流限制功能
- 内置热关断保护功能，可应对传输总线线路故障
- 驱动器配备三态输出
- 接收器共模输入电压范围为-12V至12V
- 接收器输入灵敏度为±200mV
- 接收器输入迟滞典型值为50mV
- 接收器输入阻抗最小值为12kΩ
- 仅SN751177型号的接收器配备三态输出
- 接收器具备故障安全设计，输入端开路时输出始终保持高电平
- 电源电压最大值为7V
- DE、RE、D输入端输入电压最大值为7V
- 接收器输入电压范围最大值为-25V至25V
- 接收器差分输入电压范围最大值为-25V至25V
- 驱动器输出电压范围最大值为-10V至15V
- 接收器低电平输出电流最大值为50mA
- N封装热阻为78℃/W，NS封装热阻为111℃/W
- 存储温度范围为-65℃至150℃
应用领域
- 平衡多点总线数据传输
- 长距离总线全双工数据通信
- 噪声环境下的总线数据传输
