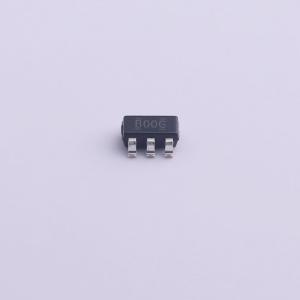

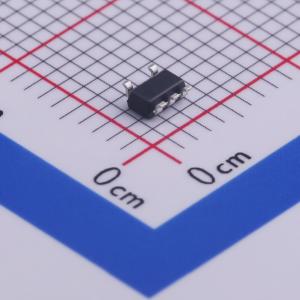

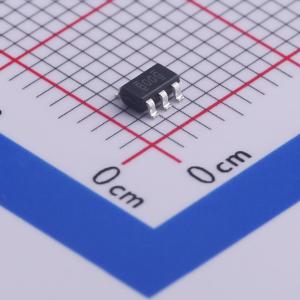

SN74AHCT1G00DBVR
单路2输入正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT1G00 具有 TTL 兼容型 CMOS 输入的单路 2 输入、4.5V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT1G00DBVR
- 商品编号
- C473380
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74AHCT系列 | |
| 传播延迟(tpd) | 7.9ns@5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
SN74AHCT1G00是单路2输入正与非门器件，采用正逻辑实现布尔函数Y = 非(A×B)或Y = 非A + 非B，带有TTL兼容输入，支持从3.3V到5V的电压上转换，当Vcc为0V时输入处于高阻态。
商品特性
- 工作电压范围为4.5V~5.5V
- 在5V供电条件下，最大传输延迟tpd为7.1ns
- 低功耗，最大电源电流Icc为10μA
- 5V供电条件下输出驱动能力为±8mA
- 输入兼容TTL电压
- 闩锁性能超过250mA，符合JESD 17标准
- 静电放电防护性能符合JESD 22标准，人体放电模型可达2000V，带电器件模型可达1000V
- 工作温度范围最高可扩展至125℃
应用领域
- IP电话
- 笔记本电脑
- 打印机
- 访问控制与安防
- 太阳能逆变器
