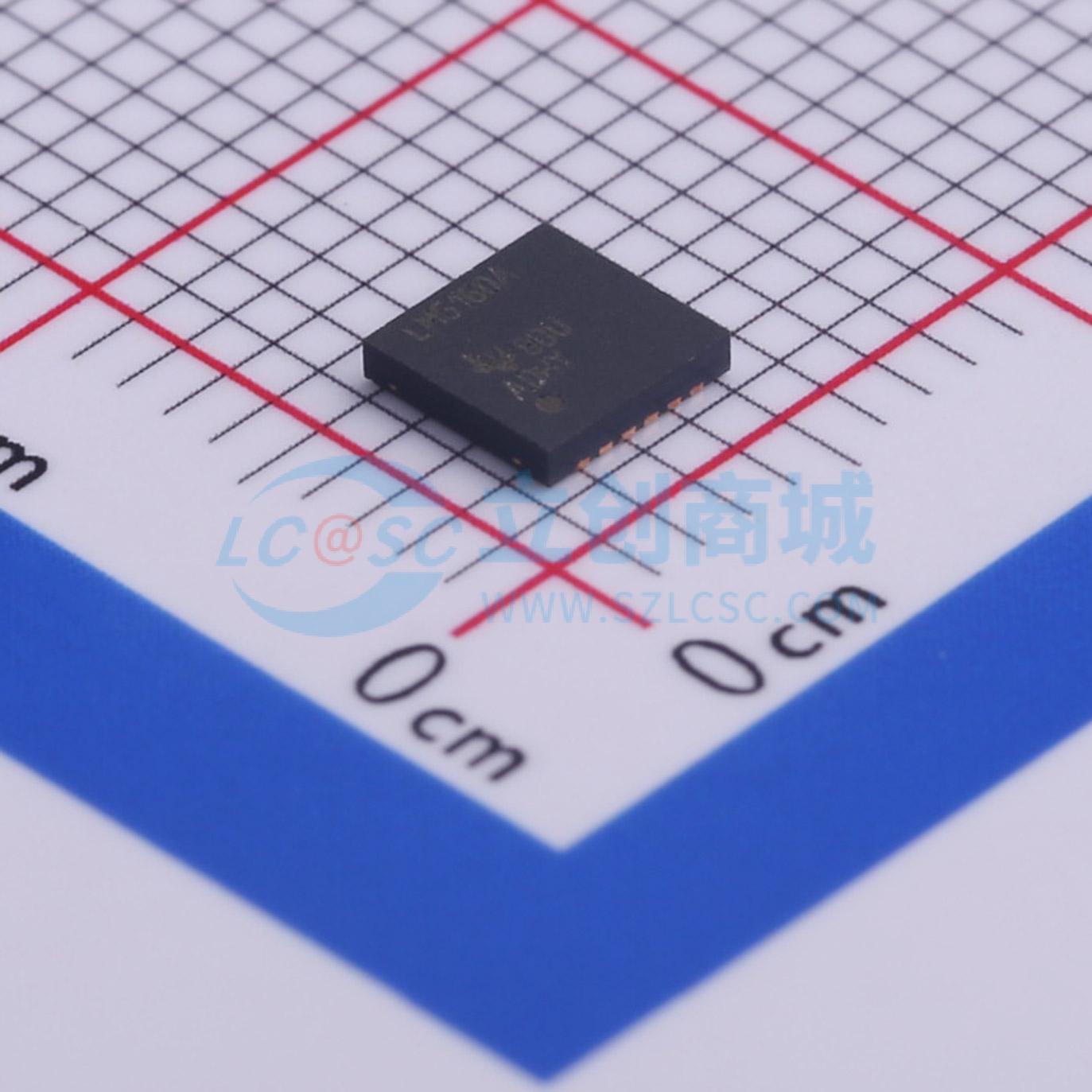

LM5160ADNTR
宽输入范围，65V、2A同步降压/反激式DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5160A LM5160A 宽输入 65V、2A 同步降压/Fly-Buck™ 转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5160ADNTR
- 商品编号
- C473375
- 商品封装
- WSON-12-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.072克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~65V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式；反激式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM5160/A是一款65V、2A同步降压转换器，集成了高端和低端MOSFET。自适应恒定导通时间控制方案无需环路补偿，支持高降压比，并具有快速瞬态响应。内部反馈放大器可在整个工作温度范围内保持±1%的输出电压调节精度。导通时间与输入电压成反比，从而实现近乎恒定的开关频率。 峰值和谷值电流限制电路可防止过载情况。欠压锁定（EN/UVLO）电路提供可独立调节的输入欠压阈值和迟滞。通过FPWM引脚对LM5160/A进行编程，使其在空载到满载时以连续导通模式（CCM）运行，或在轻载时自动切换到不连续导通模式（DCM）以提高效率。强制CCM运行支持使用耦合电感的多输出和隔离式Fly-Buck应用。 LM5160A与LM5160具有相同的特性和引脚配置。在降压和Fly-Buck应用中，可将外部偏置电源连接到LM5160A的VCC引脚。这一额外功能可降低IC功耗，并在高输入电压下提高效率。
商品特性
- 4.5V至65V宽输入电压范围
- 集成高端和低端开关
- 无需外部肖特基二极管
- 2A最大负载电流
- 自适应恒定导通时间控制
- 无需外部环路补偿，快速瞬态响应
- 可选强制PWM或DCM运行
- FPWM支持多输出Fly-Buck™
- 近乎恒定的开关频率
- 电阻可调，最高可达1MHz
- 可编程软启动时间
- 预偏置启动
- ±1%反馈电压基准
- LM5160A允许外部VCC偏置
- 具备强大设计所需的固有保护特性
- 峰值电流限制保护，可调节输入欠压锁定和迟滞，VCC和栅极驱动欠压锁定保护
- 带迟滞的热关断保护
- 使用WEBENCH电源设计器，利用LM5160A创建定制设计
应用领域
- 工业可编程逻辑控制器
- IGBT栅极驱动偏置电源
- 电信一次侧和二次侧偏置
- 电表电力线通信
- 低功率隔离式DC/DC（Fly-Buck）
- 典型同步降压应用电路
