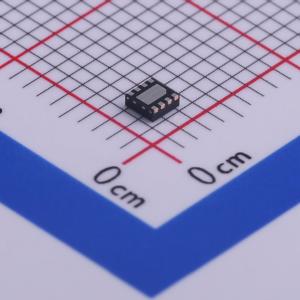

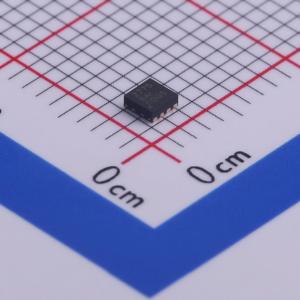

LM2775DSGR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2775 2.7V 至 5.5V 输入电压、200mA 输出电流、5V 固定输出电压加倍器
品牌名称: TI(德州仪器)
商品型号: LM2775DSGR
商品编号: C473361
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.017克(g)

商品参数

商品概述

LM2775是一款稳压开关电容倍压器，可产生低噪声输出电压。在3.1V至5.5V的输入电压范围内，LM2775可提供高达200mA的输出电流；当输入电压低至2.7V时，可提供高达125mA的输出电流。在低输出电流情况下，LM2775可通过工作在脉冲频率调制（PFM）模式来降低其静态电流。通过将PFM引脚拉高或拉低，可启用或禁用PFM模式。此外，当LM2775处于关断状态时，用户可通过设置OUTDIS引脚的高低电平，选择将输出电压拉至地或使其处于高阻态。 LM2775采用TI的8引脚WSON封装，该封装具有出色的热性能，几乎在所有额定工作条件下都能防止器件过热。

商品特性

2.7V至5.5V输入电压范围
固定5V输出
200mA输出电流
无电感解决方案：仅需3个小型陶瓷电容
关断时将负载与VIN断开
电流限制和热保护
2MHz开关频率
轻载电流时采用PFM工作模式（PFM引脚拉高）

应用领域

USB OTG
HDMI电源
便携式电子设备

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.7V~5.5V
	静态电流(Iq)	150uA
	输出电阻	3.5Ω
	开关频率	2MHz

	属性	参数值
	工作温度	-40℃~+85℃
	功能类型	升压
	输出电压(Vout)	4.8V~5.2V
	PFM模式	支持
	输出电流(Iout)	200mA
