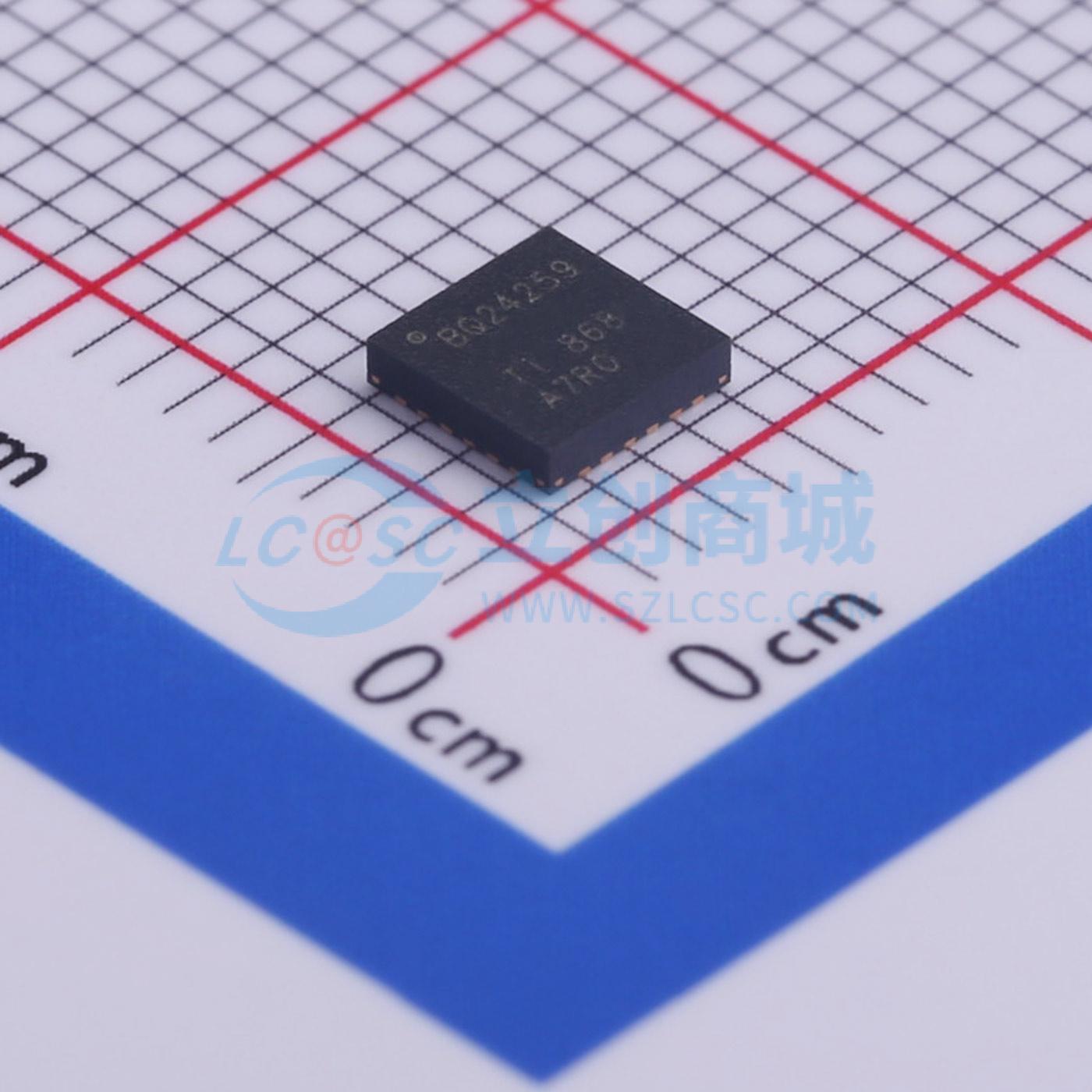

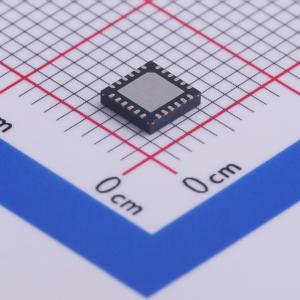

BQ24259RGER

bq24259是一款高度集成的开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池，广泛应用于智能手机和平板电脑。其低阻抗电源路径可优化开关模式的运行效率，缩短电池充电时间，并在放电阶段延长电池使用寿命。具备充电和系统设置功能的I²C串行接口，使该器件成为真正灵活的解决方案。 该器件支持3.9 V - 6.2 V的USB输入源，包括标准USB主机端口和具备6.4 V过压保护的USB充电端口。该器件支持USB 2.0和USB 3.0电源规格，可进行输入电流和电压调节。为设置默认输入电流限制，bq24259采用系统中检测电路（如USB PHY设备）的检测结果。该器件还支持USB On-the-Go操作，可快速启动，并在VBUS上提供4.55 V - 5.5 V（默认5 V）的可调电压，精确电流限制高达1.5 A。 电源路径管理将系统电压调节至略高于电池电压，但不低于3.5 V的最低系统电压（可编程）。凭借这一特性，即使电池完全耗尽或移除，系统仍可继续运行。当达到输入源电流或电压限制时，电源路径管理会自动将充电电流降至零，然后开始对电池放电，直至满足系统功率需求。这种补充模式操作可防止输入源过载。 当主机无法进行控制时，该器件可启动并完成充电周期。它会自动分三个阶段对电池进行充电：预调节、恒流和恒压。最后，当恒压阶段的充电电流低于预设限制时，充电器会自动停止充电。之后，当电池电压降至再充电阈值以下时，充电器将自动启动另一个充电周期。

• 90%高效开关模式2 A充电器
• 3.9 V至6.2 V单输入USB兼容充电器，具备6.4 V过压保护
• 输入电压和电流限制支持USB 2.0和USB 3.0
• 输入电流限制：100 mA、150 mA、500 mA、900 mA、1 A、1.5 A、2 A
• USB OTG，1 A或1.5 A时输出电压可调，范围为4.55 V至5.5 V
• 快速OTG启动（典型值22 ms）
• 90% 5 V升压模式效率
• 精确±15%打嗝模式过流保护
• 窄VDC（NVDC）电源路径管理
• 无电池或电池深度放电时系统即时启动
• 电池补充模式下的理想二极管操作
• 热调节和热关断
• 输入和系统过压保护
• MOSFET过流保护
• 用于LED或主机处理器的充电状态输出
• 通过输入电压调节实现最大功率跟踪功能
• 20 μA低电池漏电流，支持运输模式
• 4 mm x 4 mm VQFN - 24封装

• 平板电脑
• 智能手机
• 互联网设备
• 便携式音频扬声器
