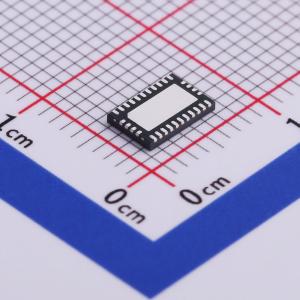

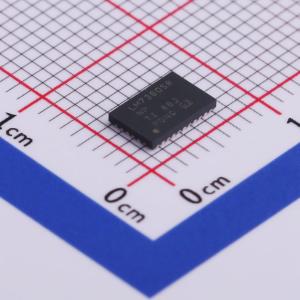

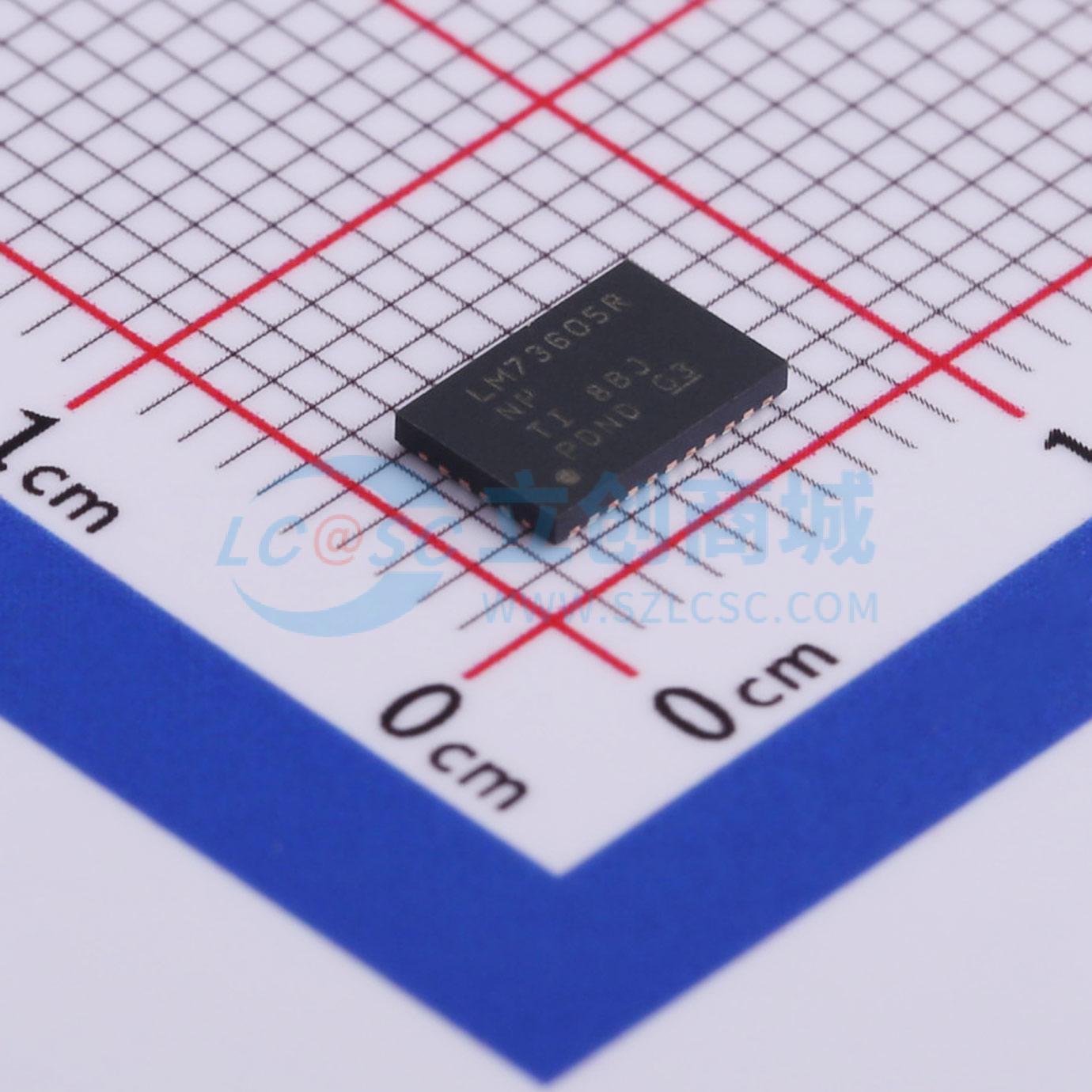

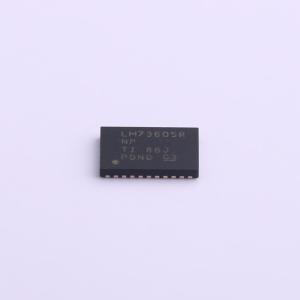

LM73605RNPR

LM73605/LM73606系列器件是易于使用的同步降压DC-DC转换器，能够在3.5 V至36 V的电源电压范围内驱动高达5 A（LM73605）或6 A（LM73606）的负载电流。LM73605/LM73606在极小的解决方案尺寸下提供出色的效率和输出精度。采用峰值电流模式控制。诸如可调开关频率、与外部时钟同步、FPWM选项、电源正常标志、精密使能、可调软启动和跟踪等附加特性，为广泛的应用提供了灵活且易于使用的解决方案。轻载时的自动频率折返和可选的外部偏置可提高整个负载范围内的效率。该系列所需的外部组件极少，引脚排列设计便于实现简单的PCB布局，并具备最佳的EMI和热性能。保护特性包括热关断、输入欠压锁定、逐周期电流限制和打嗝式短路保护。LM73605和LM73606器件引脚兼容，便于进行电流扩展。

• 同步整流
• 可焊侧翼QFN封装（WQFN）
• 低静态电流：关断模式下为0.8 μA（典型值），无负载的工作模式下为15 μA（典型值）
• 宽电压转换范围：tON_MIN = 60 ns（典型值），tOFF_MIN = 70 ns（典型值）
• 低MOSFET导通电阻：RDS_ON_HS = 53 mΩ（典型值），RDS_ON_lS = 31 mΩ（典型值）
• 外部偏置输入以提高效率
• 引脚可选自动模式或强制PWM操作
• 可调频率范围：350 kHz至2.2 MHz
• 可与外部时钟同步
• 内部补偿
• 电源正常标志
• 精密使能以设置系统欠压锁定
• 灵活的软启动特性：预偏置负载启动、固定或可调软启动时间
• 输出电压跟踪
• 逐周期电流限制
• 带打嗝模式的短路保护
• 热关断保护
• 使用LM73605或LM73606通过WEBENCH电源设计器创建定制设计

• 工业分布式电源应用
• 电信系统
• 通用宽输入电压调节
