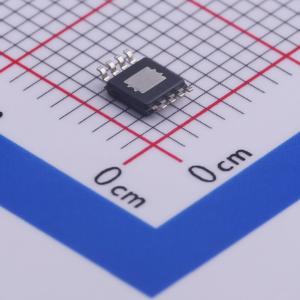

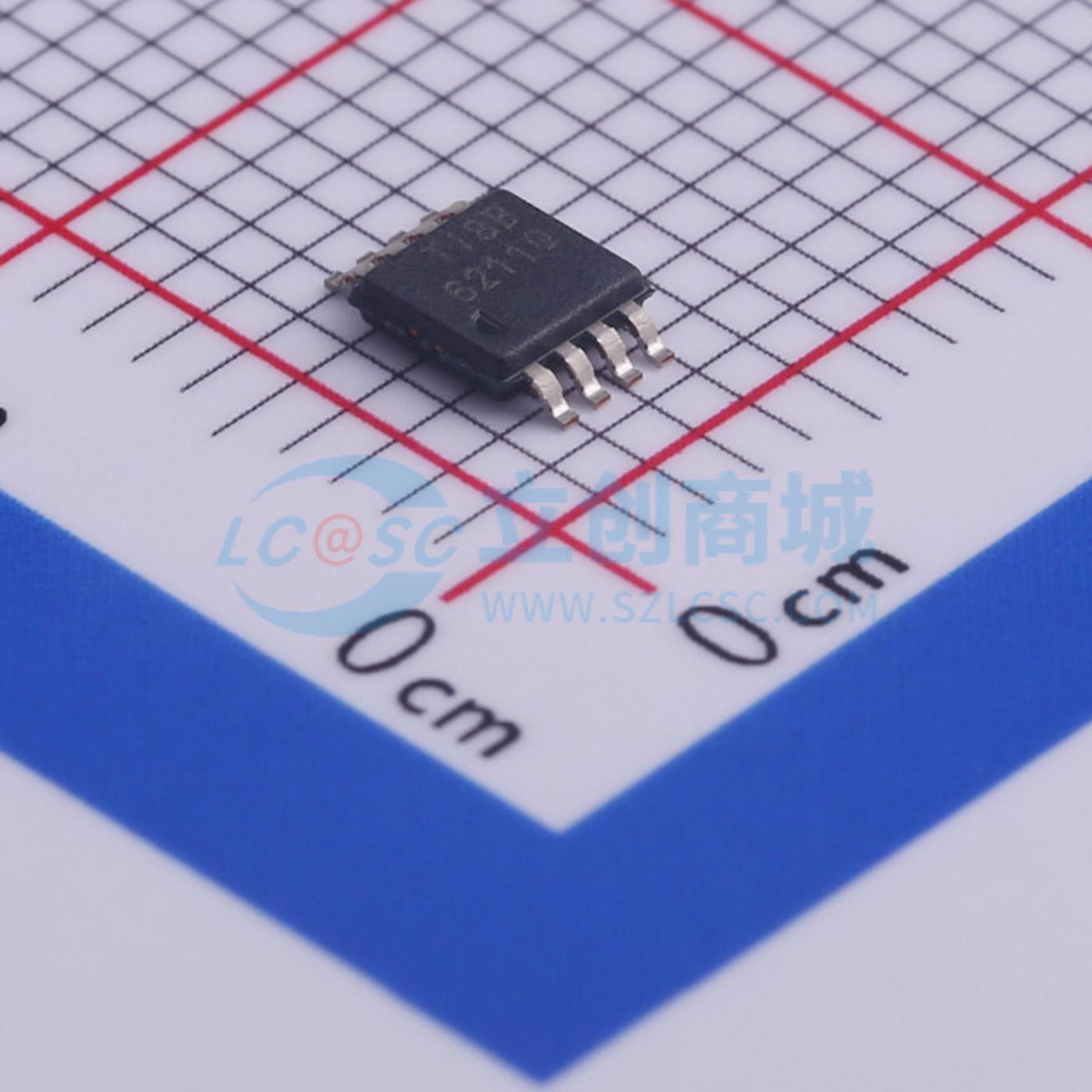

温馨提醒：图片仅供参考，商品以实物为准

TPA6211A1TDGNRQ1

3.1W单声道AB类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA6211A1-Q1 汽车类 3.1W 单声道模拟输入 AB 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA6211A1TDGNRQ1
商品编号: C473345
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

TPA6211A1-Q1器件是一款3.1W单声道全差分放大器，旨在驱动阻抗至少为3Ω的扬声器，在大多数应用中，其在印刷电路板（PCB）上仅占用20mm²的总面积。该器件的工作电压范围为2.5V至5.5V，静态电源电流仅为4mA。TPA6211A1-Q1器件采用节省空间的8引脚HVSSOP封装。该器件具备以下特性：在20Hz至2kHz范围内电源电压抑制比可达–80dB、增强了射频整流抗扰度、占用PCB面积小，且启动迅速、爆音极小，这些特性使TPA6211A1-Q1器件非常适合紧急呼叫应用。此外，该器件还能满足信息娱乐和仪表盘应用中的低功耗需求，如仪表盘提示音或驾驶员通知。

商品特性

符合汽车应用标准
器件人体模型（HBM）静电放电（ESD）分类等级为3A
器件带电器件模型（CDM）静电放电（ESD）分类等级为C6
在总谐波失真（THD）=10%（典型值）、5V电源供电时，3Ω负载下输出功率为3.1W
低电源电流：5V供电时为4mA（典型值）
关断电流：0.01μA（典型值）
启动迅速，爆音极小
仅需三个外部元件
增强的电源抑制比（PSRR，–80dB）和较宽的电源电压范围（2.5V至5.5V），可直接由电池供电
全差分设计减少射频整流
共模抑制比（CMRR）为–63dB
无需两个输入耦合电容

应用领域

汽车音频
紧急呼叫
驾驶员通知
仪表盘提示音

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放
	扬声器通道数	单声道
	输出功率	3.1Wx1@3Ω
	工作电压	2.5V~5.5V
	总谐波失真+噪声(THD+N)	0.045%

	属性	参数值
	静态电流(Iq)	4mA
	工作温度	-40℃~+105℃
	信噪比	105dB
	输入类型	差分
	电源纹波抑制比(PSRR)	-60dB
	输入通道数	1对差分输入
