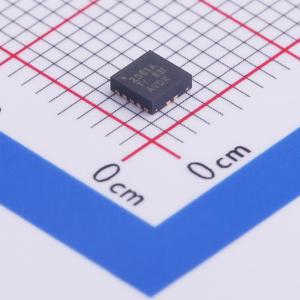

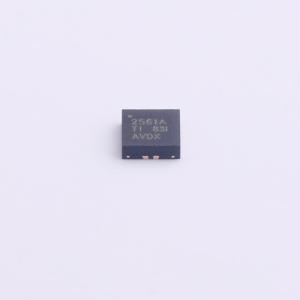

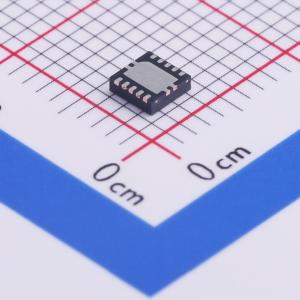

TPS2561ADRCR
双通道精密可调限流电源开关
SMT扩展库PCB免费打样
- 描述
- TPS2561A 高电平有效的双通道、0.25-2.8A 可调节ILIMIT（可实现 2.3±0.2A 设置）、2.5-6.5V、44mΩ USB 电源开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2561ADRCR
- 商品编号
- C473357
- 商品封装
- VSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~6.5V | |
| 导通电阻 | 44mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP) |
商品概述
TPS2560A 和 TPS2561A 是双通道电源分配开关，适用于需要精确电流限制或遇到大容性负载和短路的应用。这些设备通过外部电阻提供每通道250 mA 至 2.8 A（典型值）之间可编程的电流限制阈值。电源开关的上升和下降时间被控制以最小化开关开启/关闭时的电流浪涌。
当输出负载超过电流限制阈值时，TPS2560A/61A 每个通道会切换到恒流模式，将输出电流限制在安全水平。每个通道的 FAULTx 逻辑输出在过流和过温条件下独立地置低。
商品特性
- 两个独立的电流限制通道
- 满足USB电流限制要求
- 可调电流限制，250 mA - 2.8 A（典型值）
- 精确的2.1A最小/2.5A最大设置（包括电阻）
- 快速过流响应 - 3.5 μs（典型值）
- 两个44-mΩ高侧MOSFET
- 工作范围：2.5 V到6.5 V
- 最大待机电源电流2 μA
- 内置软启动
- 15 kV/8 kV系统级ESD能力
- UL认证 – 文件编号E169910
- CB & Nemko认证
应用领域
- USB 端口/集线器
- 数字电视
- 机顶盒
- VoIP 电话
