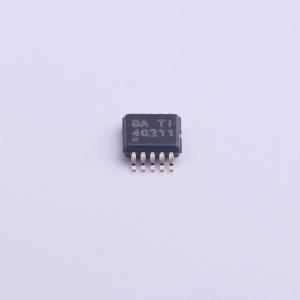

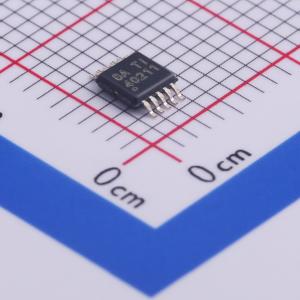

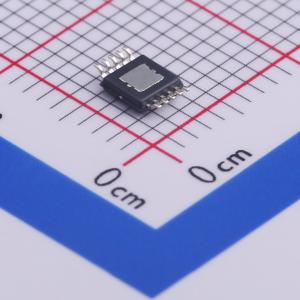

TPS40211DGQR

TPS40211 4.5V至52V输入电流模式升压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS40211是一款宽输入电压范围（4.5V至52V）的非同步升压控制器,适用于需要接地源N通道FET的应用,如升压、反激、SEPIC和各种LED驱动应用。该器件具有可编程软启动、内部斜坡补偿、过流保护和自动重试功能。
品牌名称: TI(德州仪器)
商品型号: TPS40211DGQR
商品编号: C473356
商品封装: MSOP-10-EP
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

商品概述

TPS40210和TPS40211是宽输入电压（4.5 V至52 V）的非同步升压控制器。它们适用于需要接地源N沟道FET的拓扑结构，包括升压、反激、SEPIC和各种LED驱动应用。该器件特性包括可编程软启动、带自动重试功能的过流保护和可编程振荡器频率。电流模式控制可改善瞬态响应并简化环路补偿。这两款器件的主要区别在于误差放大器调节FB引脚所依据的参考电压。

商品特性

适用于升压、反激、SEPIC、LED驱动应用
宽输入工作电压：4.5 V至52 V
可调振荡器频率
固定频率电流模式控制
内部斜率补偿
集成低端驱动器
可编程闭环软启动
过流保护
支持外部同步
参考电压700 mV（TPS40210）、260 mV（TPS40211）
低电流关断功能
使用WEBENCH电源设计工具基于TPS4021x进行定制设计

应用领域

LED照明
工业控制系统
电池供电系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4.5V~52V
	输出电压	-
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；SEPIC；反激式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
