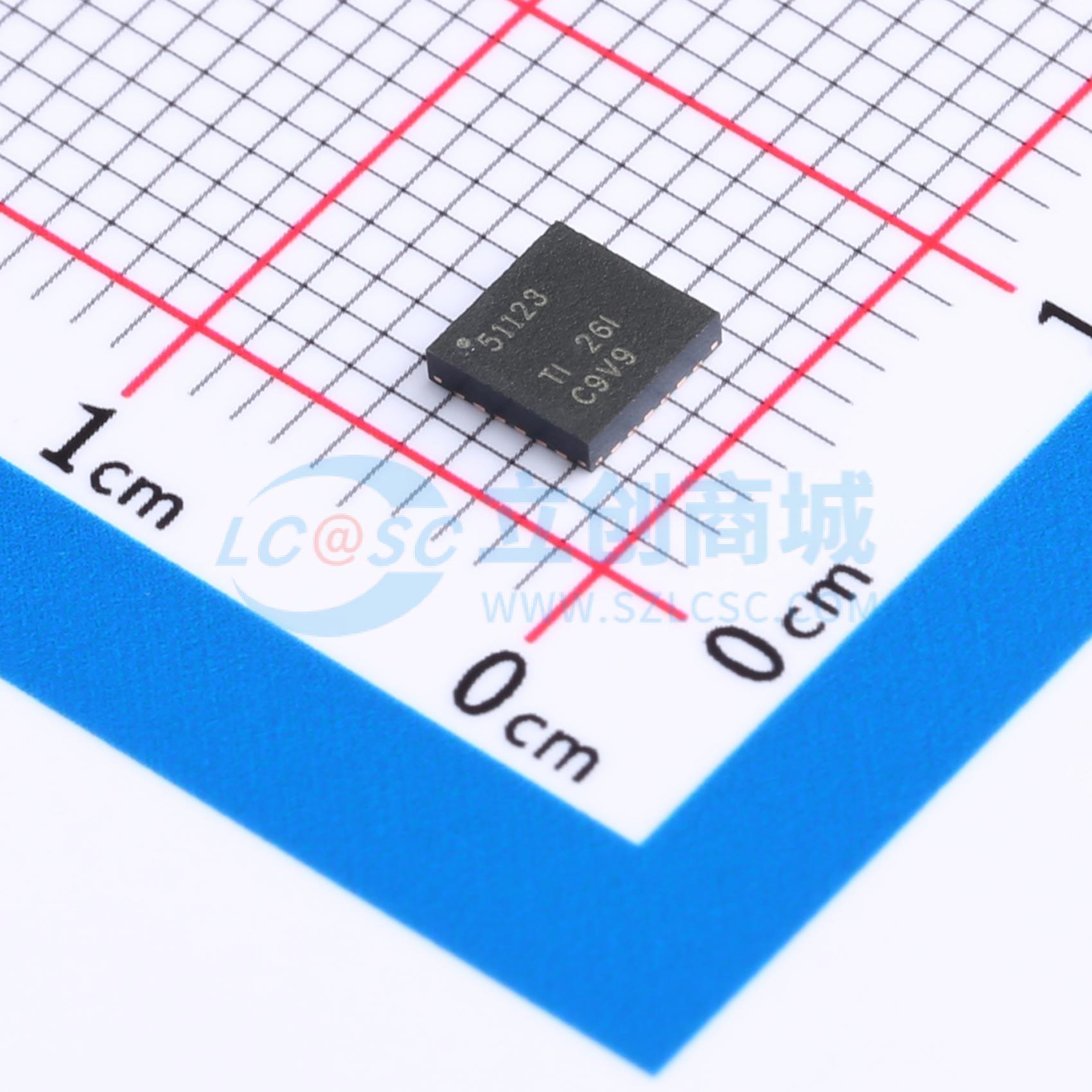

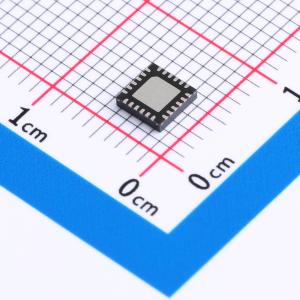

温馨提醒：图片仅供参考，商品以实物为准

TPS51123RGER

降压型 5.5V~28V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: TPS51123是一款成本效益高的双同步降压控制器,适用于笔记本电脑系统电源。它提供5V和3.3V的LDO,并且需要较少的外部组件。TPS51123支持高效率、快速瞬态响应,并提供一个组合的电源良好信号。它还支持Out-ofAudio模式,可以在轻负载条件下实现低噪声和高效率。
品牌名称: TI(德州仪器)
商品型号: TPS51123RGER
商品编号: C473354
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

TPS51123是一款经济高效的双同步降压控制器，专为笔记本电脑系统电源解决方案而设计。它提供5V和3.3V的低压差线性稳压器（LDO），且所需外部元件极少。TPS51123支持高效率、快速瞬态响应，并提供一个组合的电源正常信号。Out-ofAudio™模式轻载运行可实现低声学噪声，且效率远高于传统的强制脉宽调制（PWM）运行。自适应导通时间D-CAP™控制提供便捷高效的操作。该器件的电源输入电压范围为5.5V至28V，支持的输出电压范围为2V至5.5V。TPS51123采用24引脚QFN封装，工作环境温度范围为-40℃至85℃。

商品特性

宽输入电压范围：5.5V至28V
输出电压范围：2V至5.5V
内置带开关的100mA 5V/3.3V LDO
内置±1% 2V参考输出
可选择启用/禁用Out-ofAudio™模式
轻载和仅PWM运行模式
内部1.6ms电压伺服软启动
自适应导通时间控制架构，具备四种可选频率设置
4500 ppm/℃导通电阻（RDS(on)）电流检测
内置输出放电功能
电源正常输出
内置过压保护（OVP）/欠压保护（UVP）/过流保护（OCP）
热关断（非锁存）
24引脚QFN（RGE）封装

应用领域

笔记本电脑
I/O电源
系统电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.5V~28V
	输出电压	2V~5.5V
	输出电流	-
	开关频率	200kHz；365kHz；245kHz；300kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	4
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
