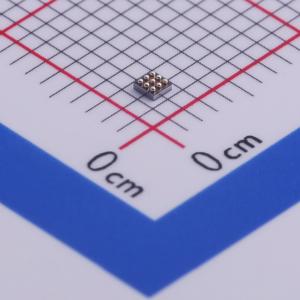

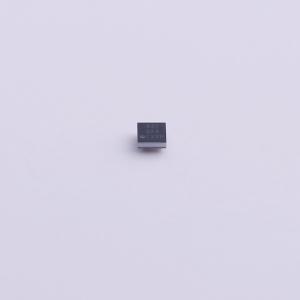

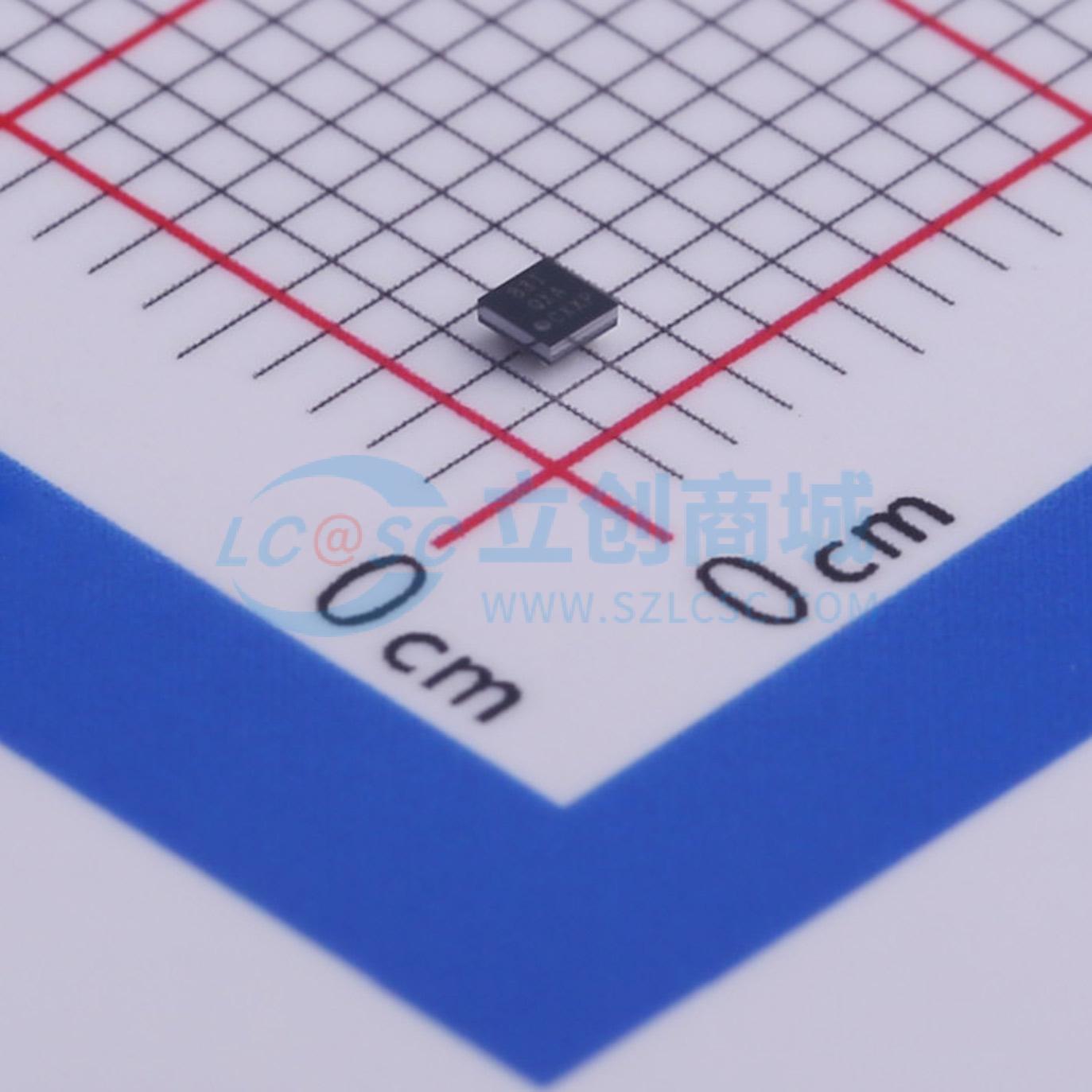

温馨提醒：图片仅供参考，商品以实物为准

TPS61256AYFFR

3.5 MHz高效升压转换器，最大输出电流2.3A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61256A是一款高效的升压转换器,支持2.5V到5.5V的宽输入电压范围,最大输出电流为2.3A。该器件在轻载条件下进入省电模式,以保持高效率。具有固定的5.0V输出电压,±2%的总直流电压精度。内置保护功能包括热关断和过载保护。
品牌名称: TI(德州仪器)
商品型号: TPS61256AYFFR
商品编号: C473355
商品封装: DSBGA-9
包装方式: 编带
商品毛重: 0.014克(g)

商品参数

商品概述

TPS61256A器件为电池供电的便携式应用提供电源解决方案。该器件专为低功耗应用设计，支持从低至2.7V放电的电池提供高达800mA的负载电流，并允许使用低成本的片式电感器和电容器。该器件的输入电压范围为2.5V至5.5V，支持由扩展电压范围的锂离子电池供电的应用，并提供固定的5.0V输出电压。 TPS61256A以3.5MHz的稳压开关频率工作，并在轻负载电流下进入省电模式，以在整个负载电流范围内保持高效率。PFM模式通过在轻负载运行期间将静态电流降低至36μA（典型值）来延长电池寿命。关断模式下的输入电流小于5μA，可最大程度延长电池寿命。由于所需外部组件数量最少，TPS61256A的解决方案尺寸非常小。它允许使用小型电感器和输入电容器，以实现小尺寸解决方案。关断期间，负载与电池完全断开。

商品特性

3.5MHz工作时效率达93%
静态电流36μA
宽输入电压范围2.5V至5.5V
输出电压为5.0V、输入电压≥3.3V时，输出电流≥1000mA
总直流电压精度±2%
轻负载PFM模式
关断时真正实现负载断开
热关断和过载保护
仅需三个表面贴装外部组件
总解决方案尺寸<35mm²
9引脚NanoFree（CSP）封装

应用领域

手机、智能手机
平板电脑
单声道和立体声APA应用

优惠活动

5.2折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~4.85V
	输出电压	5V
	输出电流	-
	开关频率	3.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	36uA
	开关管(内置/外置)	内置
	输出类型	固定
