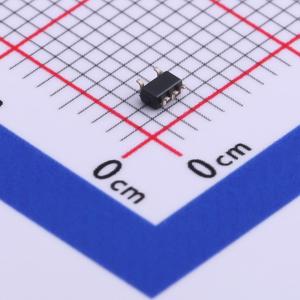

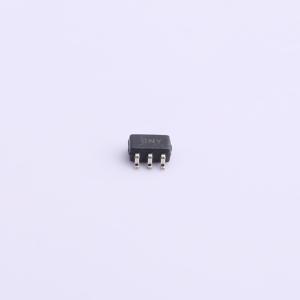

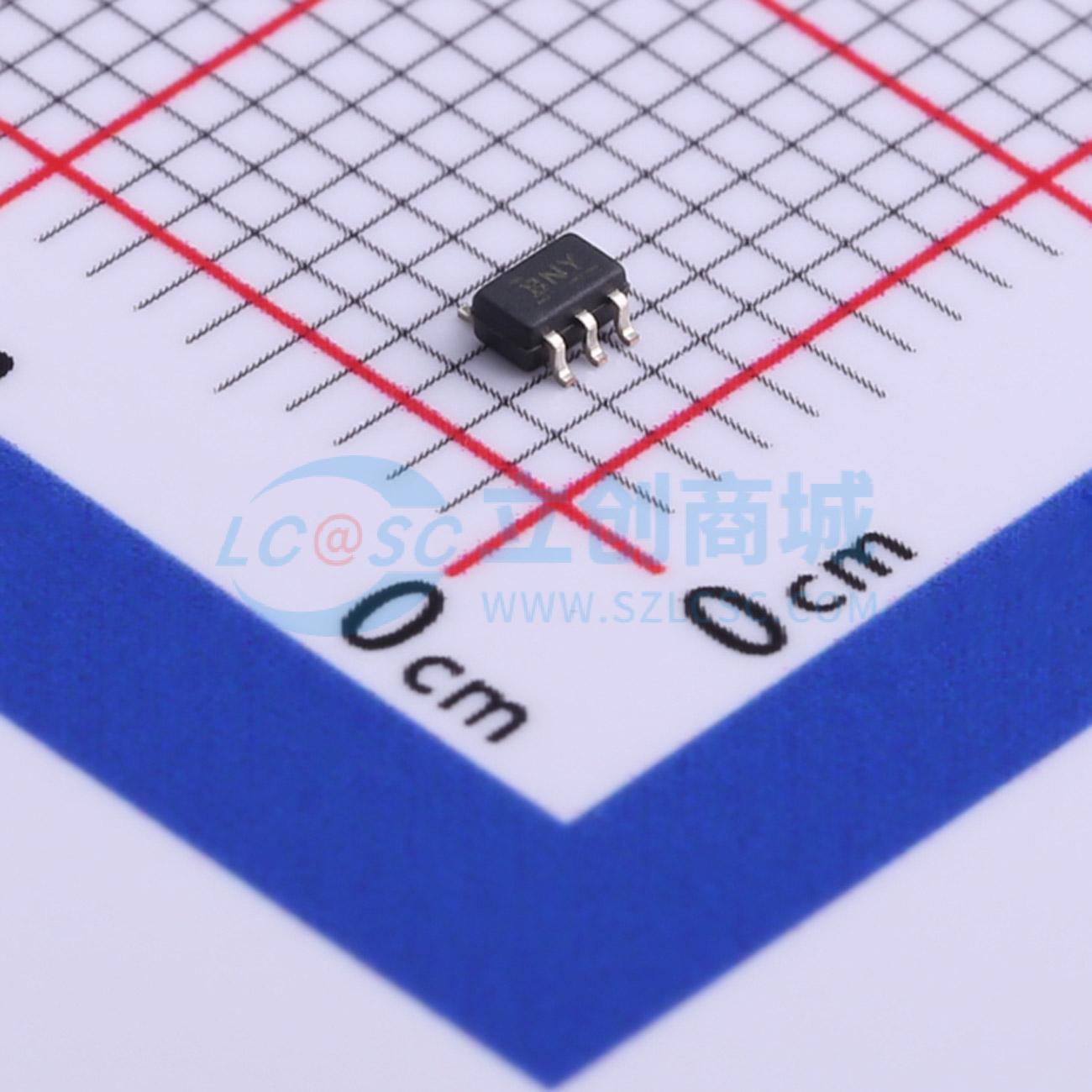

温馨提醒：图片仅供参考，商品以实物为准
TPS715345DCKR
50mA、24V、超低 IQ、低压降稳压器
SMT扩展库PCB免费打样
- 描述
- TPS715 采用 SC70 封装的 50mA、24V、3.2μA Iq、低压降线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS715345DCKR
- 商品编号
- C473350
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 24V | |
| 输出电压 | 3.45V | |
| 输出电流 | 50mA | |
| 电源纹波抑制比(PSRR) | 60dB@(100kHz) | |
| 压差 | 750mV@(50mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4.8uA | |
| 噪声 | 575uVrms | |
| 特性 | 热关断；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS715低压差（LDO）稳压器具备高输入电压、低压差、低功耗运行和小型化封装等优势。该器件的输入电压范围为2.5 V至24 V，使用任何大于或等于0.47 μF的电容时都能保持稳定。低压差和低静态电流使其能够在极低的功率水平下运行。因此，该器件非常适合为电池管理IC供电。具体而言，由于一旦施加的电压达到最小输入电压，器件就会启动，输出端能够迅速为持续运行的电池充电IC供电。 通常使用的PNP传输晶体管已被PMOS传输元件所取代。由于PMOS传输元件表现为低阻值电阻，因此低压差（在负载电流为50 mA时，典型值为415 mV）与负载电流成正比。低静态电流（典型值为3.2 μA）在整个输出负载电流范围（0 mA至50 mA）内保持稳定。
商品特性
- 最大输入电压24 V
- 负载电流为50 mA时，静态电流低至3.2 μA
- 使用任何≥0.47 μF的电容均可保持稳定
- 提供输出电压为1.8 V、1.9 V、2.3 V、2.5 V、3 V、3.3 V、3.45 V、5 V的50 mA低压差稳压器，以及可调版本（1.2 V至15 V）
- 专为支持MSP430系列而设计
- 1.9 V版本确保高于1.8 V的最小输入电压
- 2.3 V版本确保满足MSP430F2xx闪存2.2 V的最小输入电压要求
- 3.45 V版本确保低于3.6 V的最大输入电压
- 多种固定输出电压选项，可使输入电压与所需MSP430速度的最低要求相匹配
- 规定了最小和最大电流限制
- 5引脚SC70（DCK）封装
- 规定的结温范围为-40°C至+125°C
应用领域
- 超低功耗微控制器
- 蜂窝和无绳手机
- 便携式和电池供电设备
