TMDS442PNPR

TMDS442 是一款 4 路输入到 2 路输出的 DVI/HDMI 切换器，允许最多 4 个数字视频接口（DVI）或高清晰度多媒体接口（HDMI）端口切换到两个独立的显示块。从两个数字音视频源实现画中画显示的基本要求是在一个数字显示系统中有两个独立的 DVI 或 HDMI 接收器。TMDS442 支持两个 DVI 或 HDMI 接收器以实现多源选择（画中画），同时支持作为 4 输入 1 输出视频切换器使用。

每个输入或输出端口包含一个 5V 电源指示灯（5V_PWR）、一个热插拔检测器（HPD）、一对 I2C 接口信号（SCL/SDA）以及四个支持高达 2.25 Gbps 数据速率的 TMDS 通道。5V 电源指示灯和热插拔检测器通过内部电阻拉低，在接收到有效的高信号之前保持这些引脚处于低状态。I2C 接口由 I2C 中继电路构建，用于隔离总线两端的电容。TMDS 接收器集成了上拉至 VCC 的 50-Ω 终端电阻，从而无需外部终端。8dB 输入均衡配合每个 TMDS 接收器输入，通过 5 米或更长的符合 DVI 或 HDMI 标准的电缆优化系统性能。

一个精密电阻从 VSADJ 引脚连接到地，用于设置差分输出电压以符合所有 TMDS 驱动器输出的 TMDS 标准。PRE 引脚控制 TMDS 输出在标准 TMDS 模式或 AC 去加重模式下工作。当 PRE = 高时，选择 3dB AC 去加重 TMDS 输出摆幅，以预处理输出信号，克服 TMDS442 输出与远端放置的 HDMI 接收器之间可能存在的信号损伤。

每个接收端口可以通过 SA、SB、OE、I2CEN 和 PRE 引脚进行配置。SA1、SB1、OE1、I2CEN1 和 PRE1 控制接收端口 1 的行为；SA2、SB2、OE2、I2CEN2 和 PRE2 控制接收端口 2 的行为。这些控制信号可通过 GPIO 接口硬线控制，或通过本地 I2C 接口控制。当 GE = 10w 时，配置通过本地 I2C 接口 LC_SCL、LC_SDA、LC_A0 和 LC_A1 引脚完成，并且 5V_EN 可通过本地 I2C 接口编程，默认为设备上电后高电平。当 GE = 高时，无论内部 I2C 寄存器中的 5V_EN 值如何，配置都通过 GPIO 引脚完成。

两位源选择引脚 SA 和 SB 确定传输到接收端口的源。内部多路复用器将选定源端口的 TMDS 通道和 I2C 接口连接到接收端口。所选源端口的 HPD 输出跟随 HPD_SINK 的状态。由于有两个源端口始终不会连接到任何输出，因此未选中的端口的 I2C 接口被隔离，且未选中的端口的 HPD 输出被拉低。

每个接收端口的 TMDS 输出基于 OE 信号和 5V_PWR 信号（来自选定的源端口）启用。当 OE 为低且来自选定源端口的 5V_PWR 信号为高时，TMDS 输出信号启用；否则它们被禁用并呈现高阻态。

接收端的 I2C 驱动器 SCL_SINK 和 SDA_SINK 通过将 I2CEN 设置为高来启用。当 I2CEN 为低时，I2C 驱动器不能将低状态转发到连接在接收端口的 I2C 总线。硬线输出电压选择引脚 OVS 允许调整 SCL_SINK 和 SDA_SINK 的输出电压电平，以优化与不同 HDMI 接收器接口时的噪声裕量。每个源端口的 I2C 驱动器 SCL 和 SDA 由其 5V_PWR 信号控制。出现在 5V_PWR 输入的有效 5V 信号使能该源端口的 I2C 驱动器。

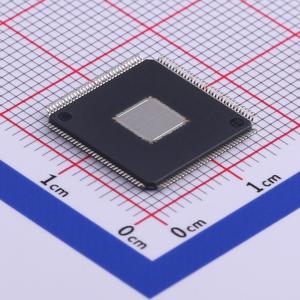

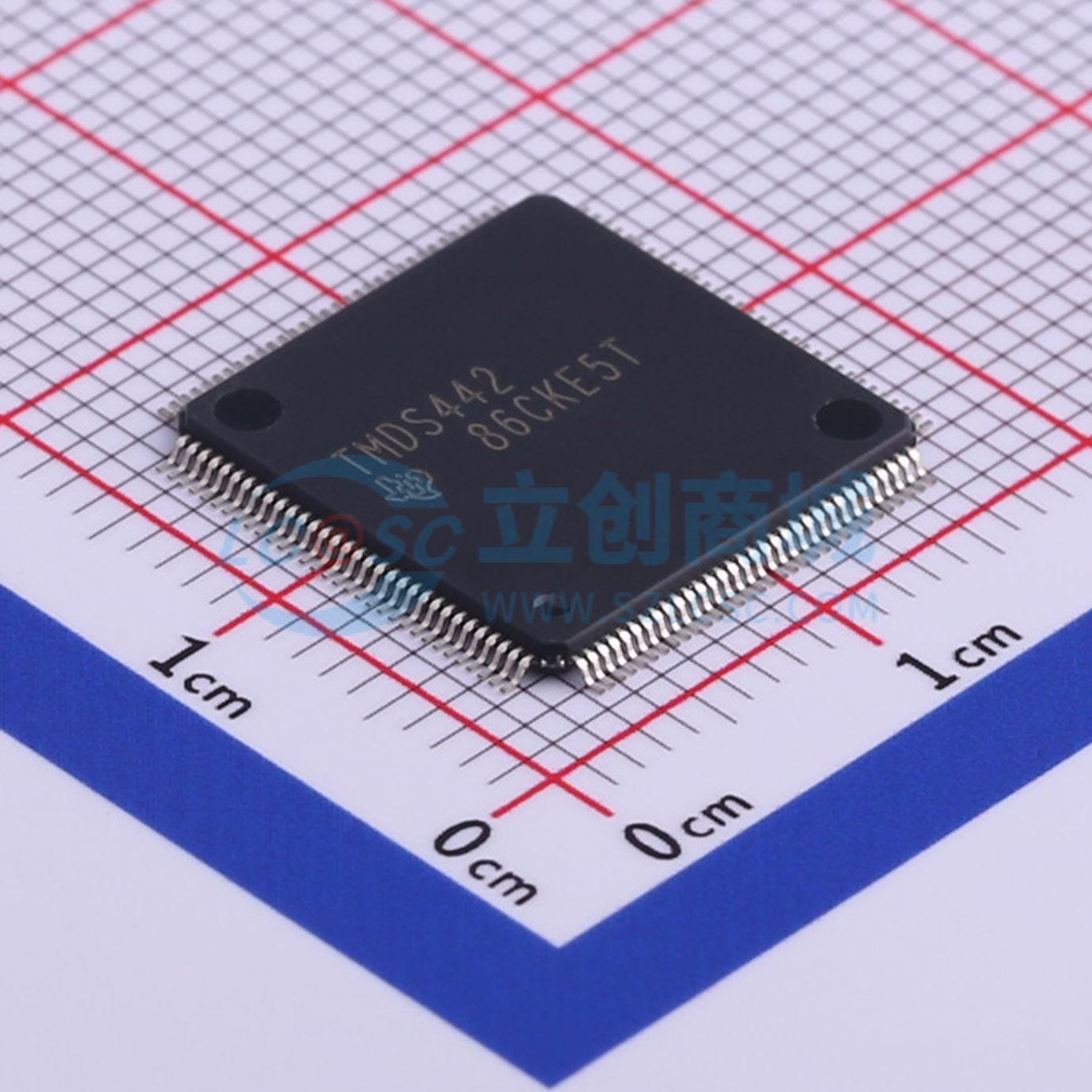

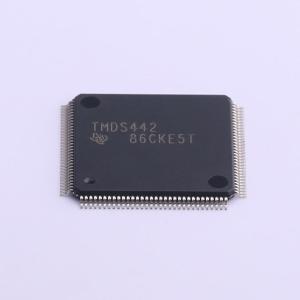

该设备采用 128 引脚 PowerPAD TQFP 封装，工作温度范围为 0°C 至 70°C。

• 4-to-2 Single-Link 或 2-to-1 Dual-Link DVI/HDMI Physical Layer Switch
• 兼容 HDMI 1.3a，支持 2.25 Gbps 信号速率，适用于 480i/p, 720i/p 和 1080i/p 分辨率，最高支持 12 位色深
• 集成接收端接
• 8-dB 接收均衡器补偿标准 HDMI 电缆的损耗
• 可选输出去加重补偿扁平电缆的损耗
• 当禁用时高阻抗输出
• I2C 中继器在两端隔离总线电容
• TMDS 输入 HBM ESD 保护超过 6 kV
• 3.3-V 电源操作
• 128-Pin TQFP 封装
• ROHS 兼容且 260°C 回流焊评级

• 数字电视
• 数字投影仪
• 音频视频接收器
• DVI 或 HDMI 切换器
