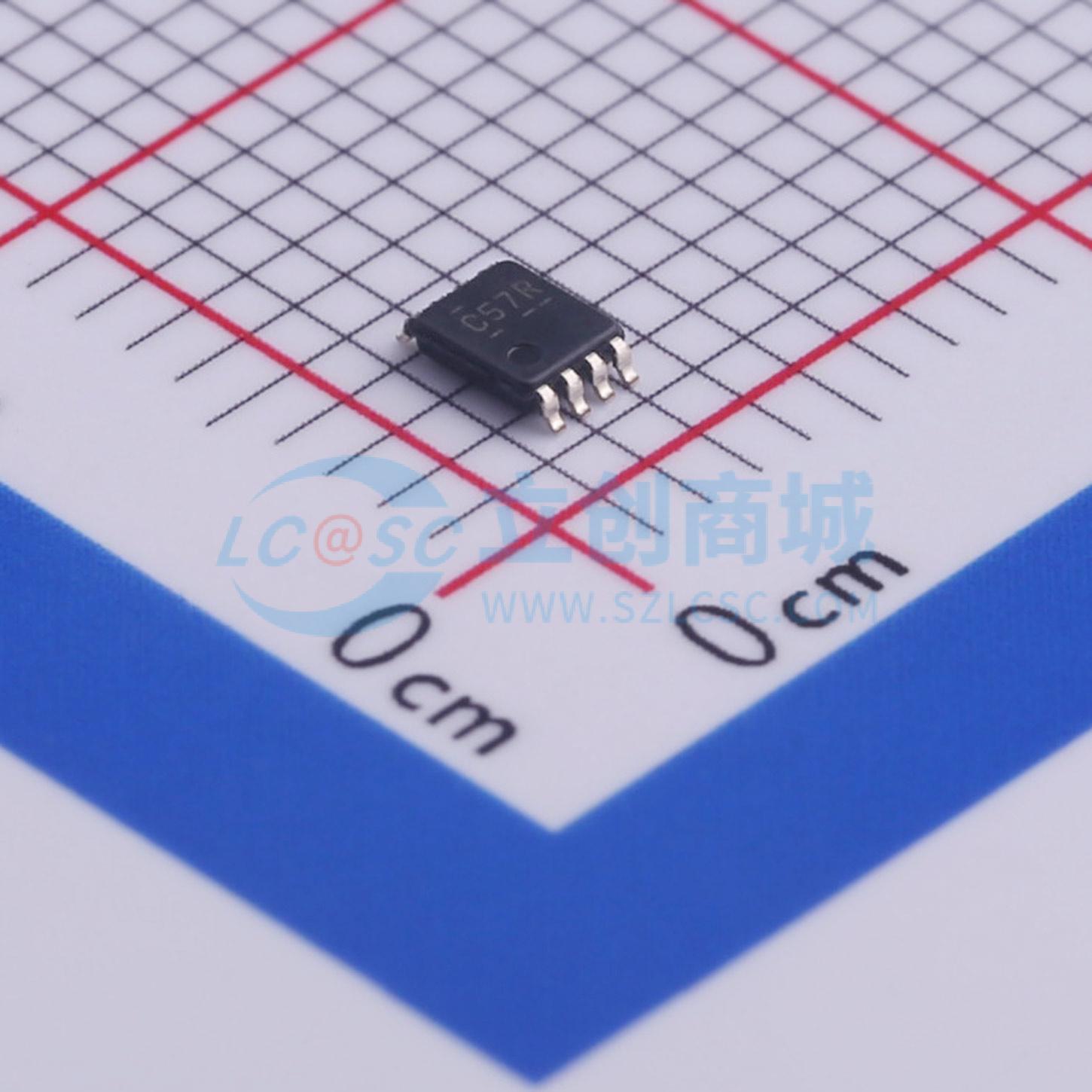

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC2G157DCUR

单路 2 选 1 数据选择器/多路复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC2G157 单路 2 线路至 1 线路数据选择器/多路复用器
品牌名称: TI(德州仪器)
商品型号: SN74LVC2G157DCUR
商品编号: C473347
商品封装: VSSOP-8-0.5mm
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

这款单路2线转1线数据选择器多路复用器设计用于1.65V 至 5.5V VCC工作。SN74LVC2G157器件带有公共选通（G）输入。当选通为高电平时，Y为低，Y为高。当选通为低电平时，从两个源中的一个选择单个位并路由到输出。器件提供原码和补码数据。NanoFree™封装技术是IC封装概念的重大突破，将芯片用作封装。该器件针对采用Ioff的部分掉电应用进行了完整规格定义。Ioff电路禁用输出，防止器件在断电时出现损坏性反向电流流过器件。

商品特性

提供Texas Instruments NanoFree™封装
支持5 V VCC工作
输入可接受最高5.5V电压
3.3V条件下最大tpd为6 ns
低功耗，最大Icc为10 μA
3.3 V条件下输出驱动为±24 mA
典型VOLP（输出接地反弹）< 0.8 V，测试条件为VCC = 3.3 V，TA = 25℃
典型VOHV（输出VOH下冲）> 2 V，测试条件为VCC = 3.3 V，TA = 25℃
Ioff支持带电插入、部分掉电模式和反向驱动保护
可用作降电平转换器，将最高5.5V的输入转换至VCC电平
闩锁性能超过JESD 78 II类规范要求的100mA
ESD保护性能超过JESD 22规范
满足2000-V人体模型（A114-A）要求
满足1000-V带电器件模型（C101）要求

应用领域

条形码扫描仪
线缆解决方案
电子书
嵌入式PC
现场变送器:温度或压力传感器
指纹生物识别
HVAC:供暖、通风和空调
网络附加存储（NAS）
服务器主板和PSU
软件定义无线电（SDR）
电视:高清电视（HDTV）、LCD和数字电视
视频通信系统
无线数据接入卡、耳机、键盘、鼠标和LAN网卡

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	1.65V~5.5V
	输入数/输出数	2/1
	灌电流(IOL)	32mA

	属性	参数值
	拉电流(IOH)	32mA
	工作温度	-40℃~+85℃
	传播延迟(tpd)	6ns@3.3V,50pF
	静态电流(Iq)	10uA
	功能特性	断电保护；电平转换
	系列	74LVC
