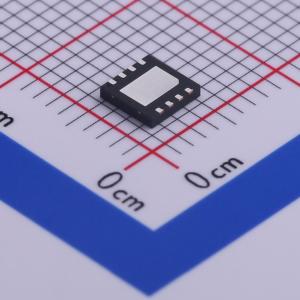

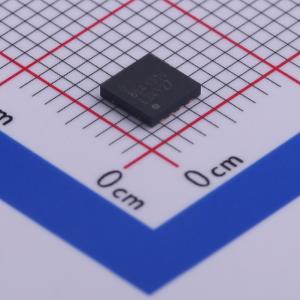

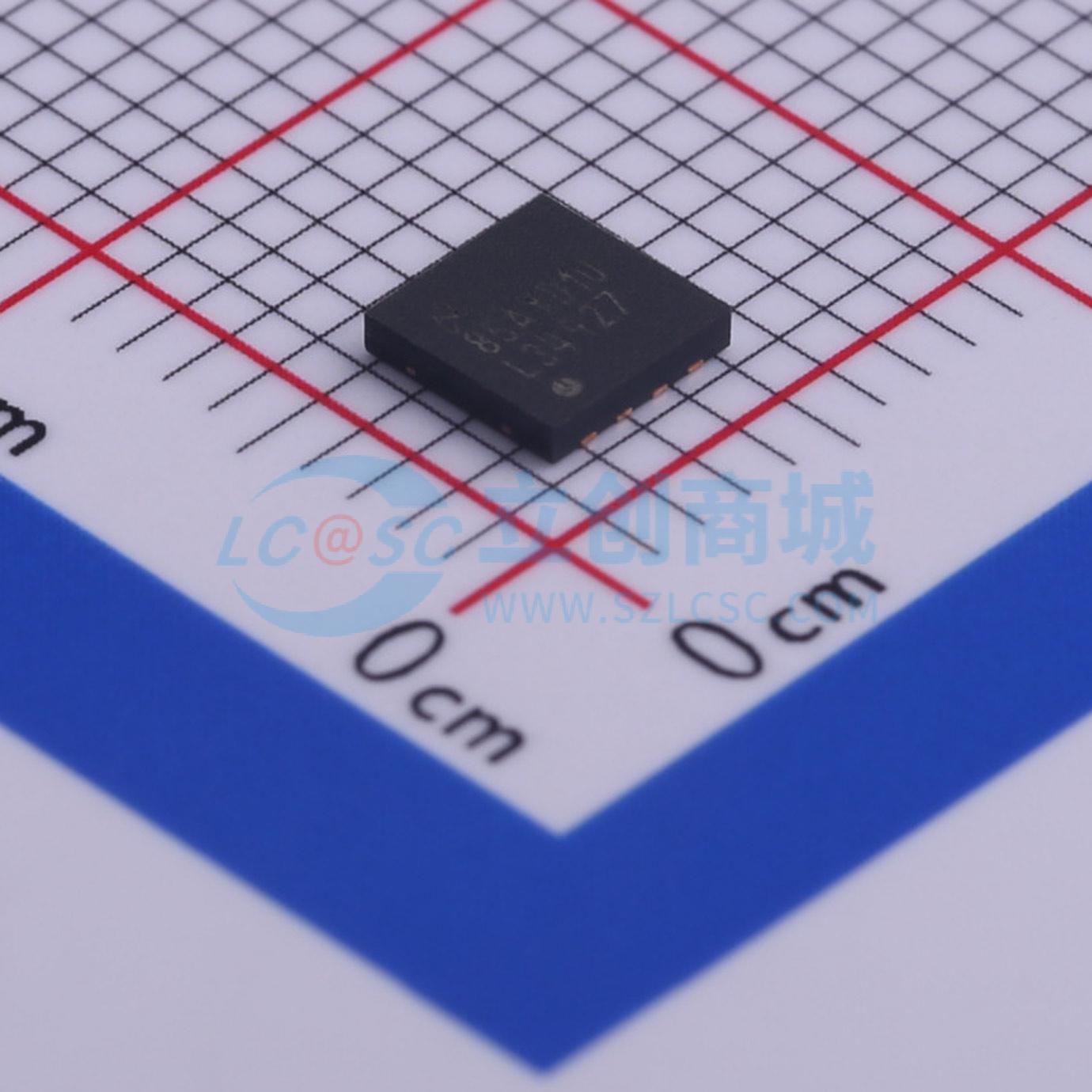

温馨提醒：图片仅供参考，商品以实物为准
LM34927SD/NOPB
100V 7.5V~100V 600mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM34927 适用于隔离式直流/直流转换器的 7.5V 至 100V 宽输入电压、600mA 集成二次侧偏置稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM34927SD/NOPB
- 商品编号
- C469868
- 商品封装
- WSON-8-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.069克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 7.5V~100V | |
| 开关频率 | 750kHz | |
| 输出电流 | 600mA | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 50% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 100V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压锁定；过压保护(OVP)；同步整流驱动；可调软启动；过热保护(OTP)；短路保护(SCP)；欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | CCM | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
商品概述
LM34927是适用于隔离式直流/直流转换器的集成式二次侧偏置稳压器，具备实现低成本高效率的隔离式偏置稳压器所需的全部功能，内部集成两个100V N沟道MOSFET开关，分别为高侧降压开关和低侧同步开关，采用恒定导通时间控制方案，无需环路补偿，可提供出色的瞬态响应，运行接通时间与输入电压成反比，可使工作频率保持相对恒定，集成感测电路实现智能峰值电流限制，带有用于抑制低压条件下运行的可编程输入欠压比较器，具备热关断和Vcc欠压锁定保护特性，采用WSON-8和SO PowerPAD-8塑料封装。
商品特性
- 输入电压范围7.5V至100V
- 集成600mA高侧和低侧开关
- 无需肖特基二极管
- 采用恒定导通时间控制，无需环路补偿
- 超快瞬态响应，运行频率接近恒定
- 带有智能峰值电流限制
- 输出电压可调节，基准电压为1.225V
- 反馈基准电压精度为2
- 频率可调至1MHz
- 支持可调低压闭锁
- 带有远程关断功能
- 具备热关断保护特性
- 提供8引脚WSON、8引脚SO PowerPAD两种封装
应用领域
- 隔离式电信偏压电源
- 隔离式汽车和工业用电子元件
