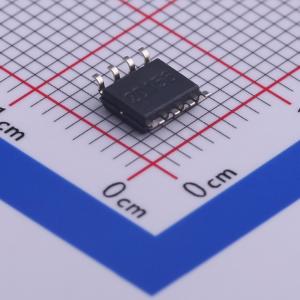

UCC38C43DR
UCCx8C4x BiCMOS低功耗电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCC38C43 BiCMOS 低功耗电流模式 PWM 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC38C43DR
- 商品编号
- C470973
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 工作电压 | 12V~18V | |
| 开关频率 | 53kHz | |
| 工作温度 | 0℃~+70℃@(TA) | |
| 同步整流 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式 | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品特性
- 与UCx84x和UCx84xA系列引脚兼容的增强型替代产品
- 1 MHz工作频率
- 待机电流50 μA，最大100 μA
- 在52 kHz下低工作电流为2.3 mA
- 快速35 ns逐周期过流限制
- ±1 A峰值输出电流
- 输出摆幅从轨到轨，上升时间为25 ns，下降时间为20 ns
- 初始调整精度为±1%的2.5 V误差放大器参考电压
- 调整后的振荡器放电电流
- 新的欠压锁定版本
- VSSOP-8封装最小化电路板空间
该系列产品提供了控制固定频率、峰值电流模式电源所需的特性，并具有以下性能优势。该器件提供高达1 MHz的高频操作，适用于高速应用。调整后的放电电流相比UCx84x系列能够更精确地编程最大占空比和死区时间。降低启动和工作电流可减少启动损耗并降低工作功耗，从而提高效率。该器件还具有35 ns的快速电流检测到输出延迟时间，为电源开关提供优越的过载保护，以及±1 A峰值输出电流能力，改善了上升和下降时间，可以直接驱动大功率外部MOSFET。
应用领域
- 开关电源
- 通用直流-直流或离线隔离电源转换器
- 板载电源模块
