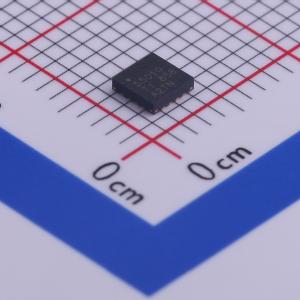

温馨提醒：图片仅供参考，商品以实物为准
TPS55010RTER
TPS55010RTER
- 描述
- TPS55010 具有集成 FET 的 2.95V 至 6V 输入、2W、隔离式直流/直流转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS55010RTER
- 商品编号
- C471036
- 商品封装
- WQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
参数完善中
商品概述
TPS55010是一款变压器驱动器，旨在通过3.3V或5V输入电源为隔离接口（如RS - 485和RS - 232）提供隔离电源。 该器件采用固定频率电流模式控制和带有初级侧反馈的半桥功率级，以调节功率高达2W的输出电压。开关频率可在100kHz至2000kHz之间调节，从而优化解决方案的尺寸、效率和噪声。开关频率可通过电阻设置，也可使用RT/CLK引脚与外部时钟同步。为了最小化浪涌电流，可在SS引脚连接一个小电容。EN引脚可用作使能引脚，或将默认输入欠压锁定（UVLO）电压从2.6V提高。 使用相同的变压器，TPS55010可通过调节初级侧电压为不同的输入和输出电压组合提供解决方案。市面上有现成的变压器可提供单路正输出电压，或双路正负输出电压。 TPS55010采用带有散热焊盘的3mm x 3mm 16引脚QFN封装。
商品特性
- 隔离式Fly - Buck™拓扑结构
- 初级侧反馈
- 100kHz至2000kHz开关频率
- 可与外部时钟同步
- 可调节软启动
- 可调节输入电压欠压锁定
- 开漏故障输出
- 逐周期电流限制
- 热关断保护
- 3mm x 3mm 16引脚QFN封装
应用领域
- 可编程逻辑控制器（PLC）、数据采集和测量设备的抗干扰性
- 隔离式RS - 232和RS - 485通信通道
- 为线路驱动器、隔离放大器、传感器、CAN收发器供电
- 绝缘栅双极型晶体管（IGBT）栅极驱动器的浮动电源
- 提高医疗设备的安全性
交货周期
订货3-5个工作日购买数量
(1个/圆盘，最小起订量 100 个)个
起订量：100 个1个/圆盘
总价金额：
￥ 0.00近期成交0单
