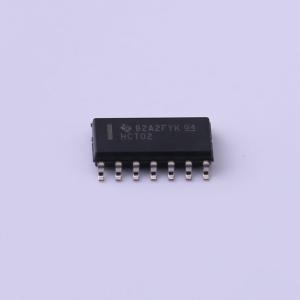

SN74HCT02DR实物图

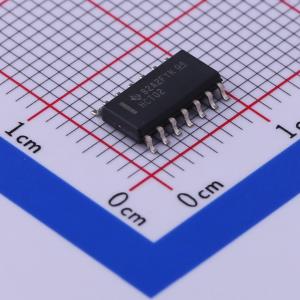

  • SN74HCT02DR商品缩略图

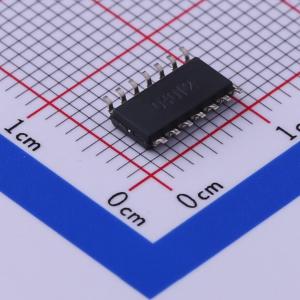

  • SN74HCT02DR商品缩略图
  • SN74HCT02DR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74HCT02DR

四路2输入正或非门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74HCT02 具有 TTL 兼容型 CMOS 输入的 4 通道、双输入、4.5V 至 5.5V 或非门
品牌名称
TI(德州仪器)
商品型号
SN74HCT02DR
商品编号
C471050
商品封装
SOIC-14​
包装方式
编带
商品毛重
0.34克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型或非门
门电路数量4
工作电压4.5V~5.5V
静态电流(Iq)2uA
灌电流(IOL)4mA
拉电流(IOH)4mA
输入高电平(VIH)2V
输入低电平(VIL)800mV
属性参数值
输出高电平(VOH)4.4V;3.7V~3.98V
输出低电平(VOL)100mV;330mV
系列74HCT系列
传播延迟(tpd)18ns@5.5V,50pF
工作温度-40℃~+85℃
每门输入数量2
功能特性-
输入类型TTL兼容CMOS
输出类型-

商品概述

该器件包含四个独立的2输入或非门,在正逻辑下实现布尔函数Y=非A·非B 或 Y=非(A+B),包含SN54HCT02、SN74HCT02两个系列,有多种封装可选,NC标识表示无内部连接。

商品特性

  • 工作电压范围为4.5V~5.5V
  • 输出最多可驱动10个LSTTL负载
  • 低功耗,最大电源电流Icc为20μA
  • 典型传输延迟tpd为10ns
  • 5V电压下输出驱动电流为±4mA
  • 最大输入电流为1μA
  • 输入兼容TTL电平
  • 最大电源电压范围为-0.5V~7V
  • 输入钳位电流为±20mA
  • 输出钳位电流为±20mA
  • 连续输出电流为±25mA
  • VCC或GND的连续电流为±50mA
  • 不同封装热阻抗参数:D封装86℃/W,DB封装96℃/W,N封装80℃/W,NS封装76℃/W,PW封装113℃/W
  • 存储温度范围为-65℃~150℃
  • 所有未使用的输入必须连接至VCC或GND,才能保证器件正常工作
