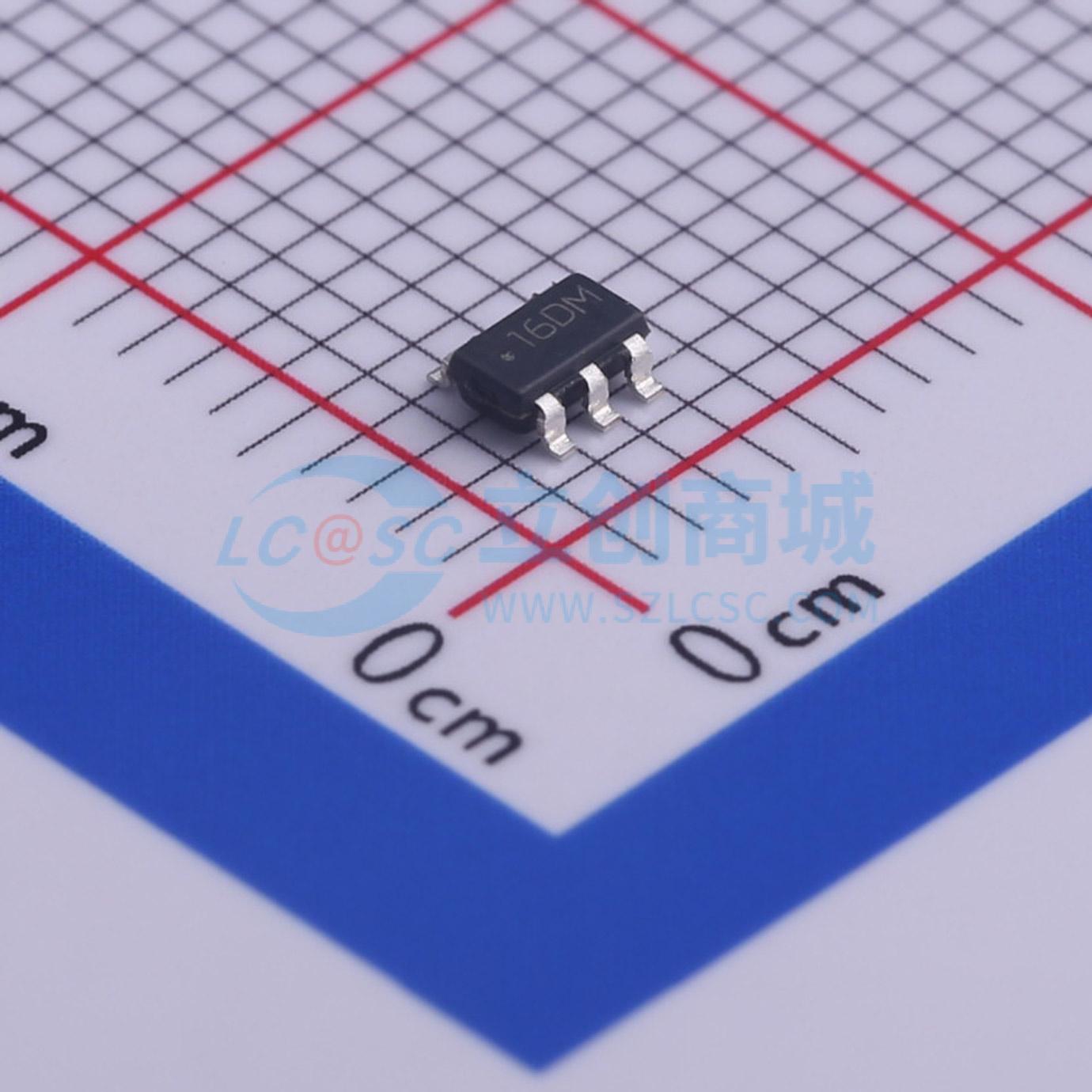

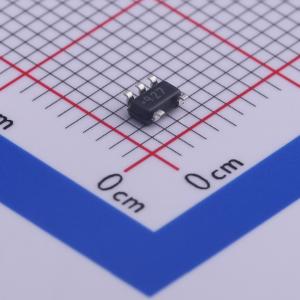

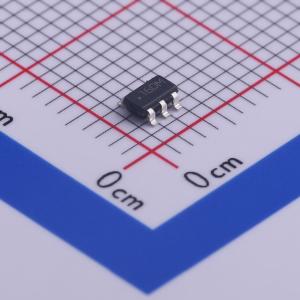

温馨提醒：图片仅供参考，商品以实物为准

TLV8801DBVR

适用于成本优化系统的320 nA微功耗运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLV8801 单路、5.5V、6kHz、超低静态电流 (450nA)、RRIO 运算放大器
品牌名称: TI(德州仪器)
商品型号: TLV8801DBVR
商品编号: C471059
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	轨到轨输出
	增益带宽积(GBW)	6kHz
	输入失调电压(Vos)	4.5mV
	输入失调电压温漂(Vos TC)	1uV/℃
	压摆率(SR)	1.5V/ms
	输入偏置电流(Ib)	0.1pA
	输入失调电流(Ios)	0.1pA

	属性	参数值
	输入电压噪声密度(eN)	340nV/√Hz@100Hz
	共模抑制比(CMRR)	87dB
	静态电流(Iq)	450nA
	输出电流	4.7mA
	工作温度	-40℃~+125℃
	单电源电压	1.7V~5.5V
	双电源电压(Vee~Vcc)	-
	功能特性	EMI滤波/RF抑制；内置补偿

商品概述

TLV8801（单通道）和TLV8802（双通道）是毫微功耗超低功耗运算放大器，适合无线和低功耗有线设备中成本优化型感测应用。对于电池运行寿命要求高的设备，该系列放大器可最大限度降低功耗。器件采用互补金属氧化物半导体CMOS输入级设计，经过优化实现超低安培电流，可降低IBIAS和IOS误差，适合带有兆欧级反馈电阻的互阻抗放大器配置以及高源阻抗感测应用。内置电磁干扰EMI保护功能，可降低器件对意外射频RF信号的灵敏度。单通道版本和双通道版本分别采用符合行业标准的5引脚SOT-23和8引脚VSSOP封装。

商品特性

适配成本优化型系统
毫微功耗电源电流：320nA/通道
最大偏移电压：4.5mV
偏移电压温度系数低：1μV/℃
单位增益带宽：6kHz，支持单位增益稳定
输入偏置电流低：0.1pA
宽电源电压范围：1.7V~5.5V
支持轨到轨输出，无输出反转，具备EMI保护
工作温度范围：-40℃~125℃
单通道版本采用5引脚SOT-23封装，双通道版本采用8引脚VSSOP封装

应用领域

气体检测器，例如CO检测器和O2检测器
采用PIR传感器的运动检测器
离子化烟雾报警器
温度调节装置
远程传感器、物联网IoT
射频识别RFID阅读器和标签
便携式医疗设备
便携式血糖监护仪
毫微功耗电化学传感器放大器
毫微功耗PIR运动传感器放大器
