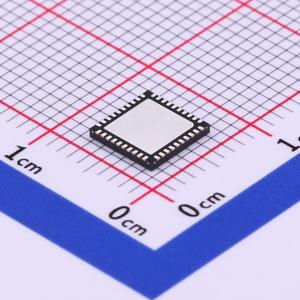

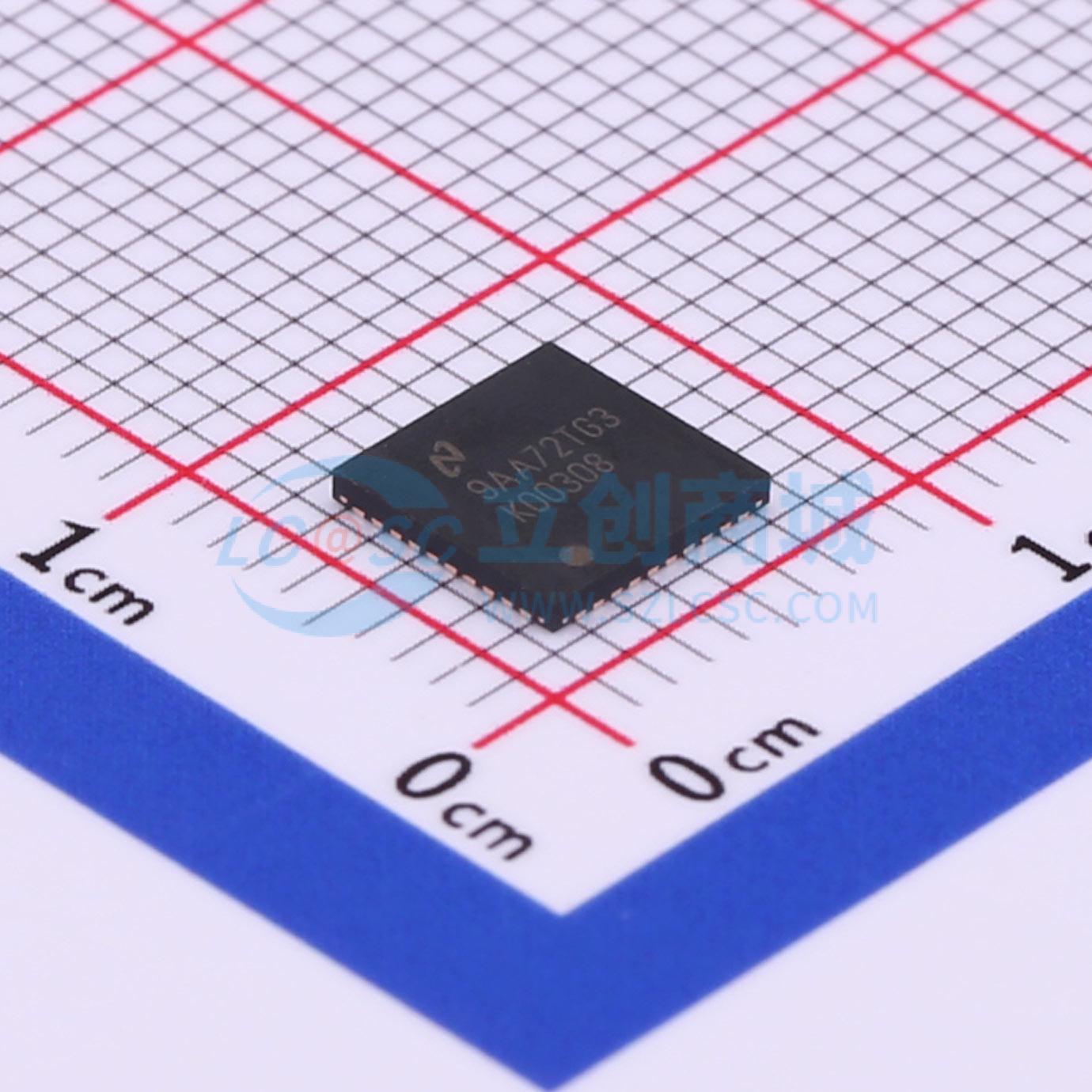

LMK00308SQ/NOPB

LMK00308是一款3 GHz、8输出差分扇出缓冲器，适用于高频、低抖动时钟/数据分配和电平转换。输入时钟可从两个通用输入或一个晶体输入中选择。所选输入时钟将分配到两组4差分输出和一个LVCMOS输出。两组差分输出均可独立配置为LVPECL、LVDS或HCSL驱动器，也可禁用。LVCMOS输出具有同步使能输入，在启用或禁用时可实现无短脉冲操作。LMK00308采用3.3 V核心电源和3个独立的3.3 V/2.5 V输出电源供电。 LMK00308具备高性能、多功能性和高能效，非常适合替代固定输出缓冲器件，同时增加系统的时序裕量。

• 3:1输入多路复用器：两个通用输入可工作至3.1 GHz，支持LVPECL、LVDS、CML、SSTL、HSTL、HCSL或单端时钟；一个晶体输入支持10至40 MHz晶体或单端时钟
• 两组各4个差分输出：LVPECL、LVDS、HCSL或高阻态（每组可单独选择）
• 以LMK03806为时钟源，在156.25 MHz时LVPECL附加抖动：20 fs RMS（10 kHz至1 MHz）；51 fs RMS（12 kHz至20 MHz）
• 高电源抑制比：在156.25 MHz时为 -65 / -76 dBc（LVPECL/LVDS）
• 带同步使能输入的LVCMOS输出
• 引脚控制配置
• VCC核心电源：3.3 V ±5%
• 3个独立的VCCO输出电源：3.3 V/2.5 V ± 5%
• 工业温度范围：-40℃至 +85℃
• 40引脚WQFN（6 mm×6 mm）

• 用于ADC、DAC、多吉比特以太网、XAUI、光纤通道、SATA/SAS、SONET/SDH、CPRI、高频背板的时钟分配和电平转换
• 交换机、路由器、线卡、定时卡
• 服务器、计算机、PCI Express（PCIe 3.0）
• 远程无线电单元和基带单元
