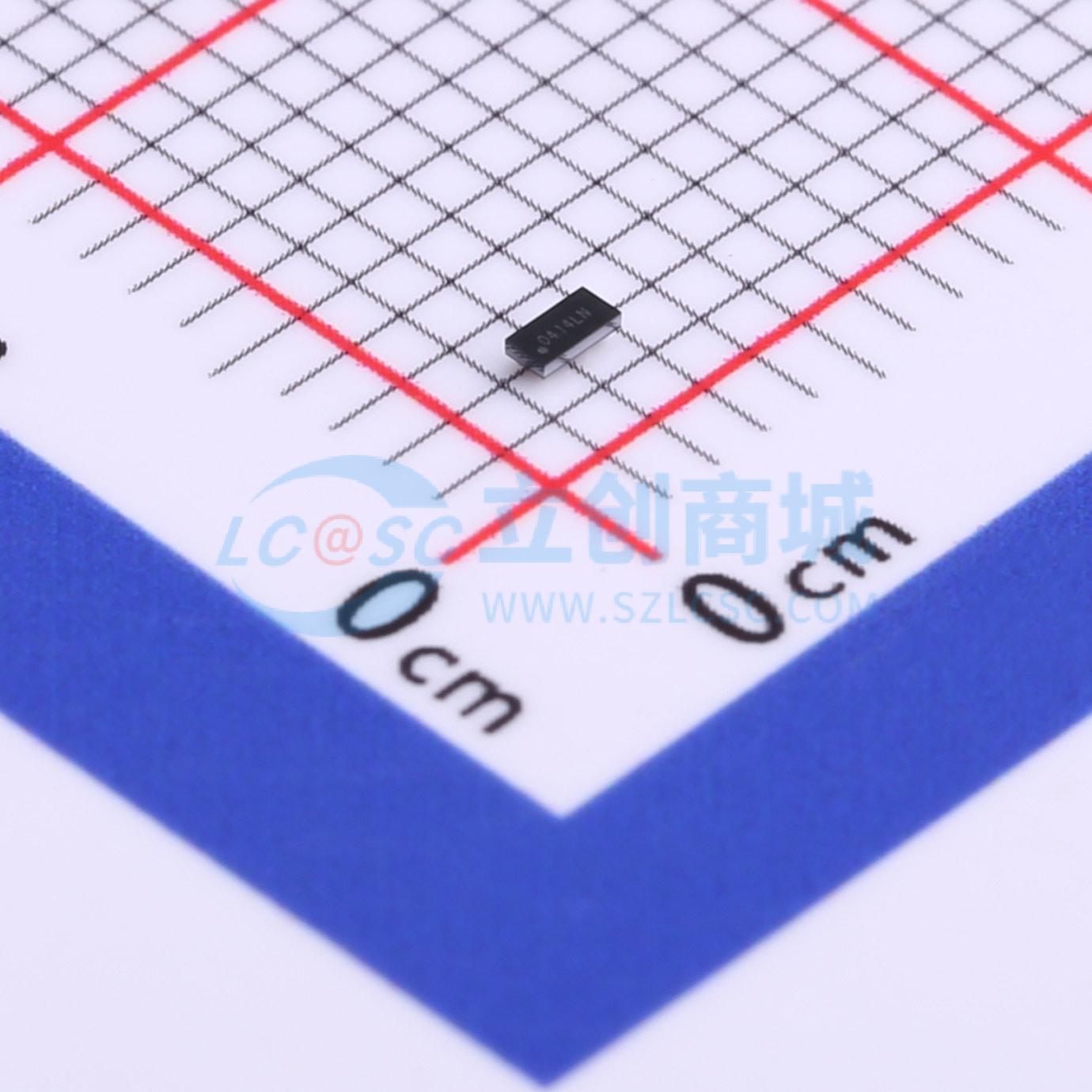

温馨提醒：图片仅供参考，商品以实物为准
CDC3RL02BYFPR
CDC3RL02BYFPR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CDC3RL02 双通道方波/正弦-方波时钟缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CDC3RL02BYFPR
- 商品编号
- C471864
- 商品封装
- DSBGA-8
- 包装方式
- 编带
- 商品毛重
- 0.078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 52MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
CDC3RL02是一款双通道时钟扇出缓冲器，非常适合用于便携式终端设备，如手机等，这些设备需要具备最小附加相位噪声和扇出能力的时钟缓冲。它可以将单个主时钟（如温度补偿晶体振荡器 (TCXO)）缓冲后分配给多个外设。该器件有两个时钟请求输入（CLK_REQ1和CLK_REQ2），每个输入可使能一个时钟输出。 CDC3RL02在主时钟输入（MCLK_IN）端可接受方波或正弦波，无需交流耦合电容。最小可接受的正弦波信号峰峰值为0.3 V。CDC3RL02的设计旨在实现最小的通道间偏斜、附加输出抖动和附加相位噪声。自适应时钟输出缓冲器在较宽的容性负载范围内提供可控的压摆率，从而最大限度地减少电磁干扰 (EMI) 辐射，保持信号完整性，并减少时钟分配线上信号反射引起的振铃。 CDC3RL02集成了低压差 (LDO) 稳压器，可接受2.3 V至5.5 V的输入电压，并输出1.8 V、50 mA的电压。这个1.8 V电源可在外部为TCXO等外设提供稳压电源。 CDC3RL02采用0.4 mm间距的晶圆级芯片尺寸封装 (WCSP)（0.8 mm × 1.6 mm），并针对极低的待机电流消耗进行了优化。
商品特性
- 低附加噪声：在10 kHz偏移处相位噪声为–149 dBc/Hz，输出抖动为0.37 ps（RMS）
- 限制输出压摆率以降低EMI（10 pF至50 pF负载时上升/下降时间为1至5 ns）
- 自适应输出级控制反射
- 可外部使用的1.8 V稳压I/O电源
- 超小型8凸点YFP 0.4 mm间距WCSP（0.8 mm × 1.6 mm）
- ESD性能超过JESD 22 2000 V人体模型 (A114 - A)、1000 V带电器件模型 (JESD22 - C101 - A三级)
应用领域
- 手机
- 全球定位系统 (GPS)
- 无线局域网
- FM收音机
- WiMAX W - BT
