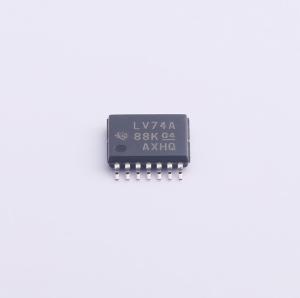

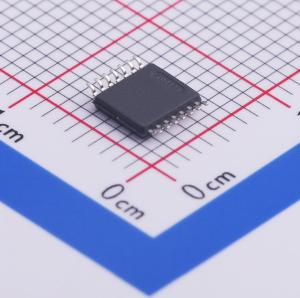

温馨提醒：图片仅供参考，商品以实物为准
SN74LV74APWR
双正沿触发D型触发器2V至5.5V Vcc工作
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV74A 双通道上升沿 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV74APWR
- 商品编号
- C471867
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~5.5V | |
| 时钟频率(fc) | 140MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 9.3ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LV系列 | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 静态电流(Iq) | 20uA | |
| 输入电容 | 2pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 5ns | |
| 保持时间 | 500ps |
商品概述
SNx4LV74A是双路正边沿触发D型触发器，设计用于2V至5.5V电源电压下工作
商品特性
- 支持2V~5.5V电源电压工作
- 5V电压下最大传播延迟tpd为8.5ns
- VCC为3.3V、环境温度25℃时，典型输出地弹电压VOLP小于0.8V
- VCC为3.3V、环境温度25℃时，典型输出VOH下冲电压VOHV大于2.3V
- 所有端口支持混合模式电压工作
- 关断电流Ioff支持部分掉电模式工作
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能超过JESD 22标准
- 满足2000V人体模型（A114-A）ESD防护要求
- 满足500V带电器件模型（C101）ESD防护要求
应用领域
- 可编程逻辑控制器
- 分布式控制系统、可编程自动化控制器的模拟输入模块
- 音频视频接收机
- 服务器电源
- 服务器主板
