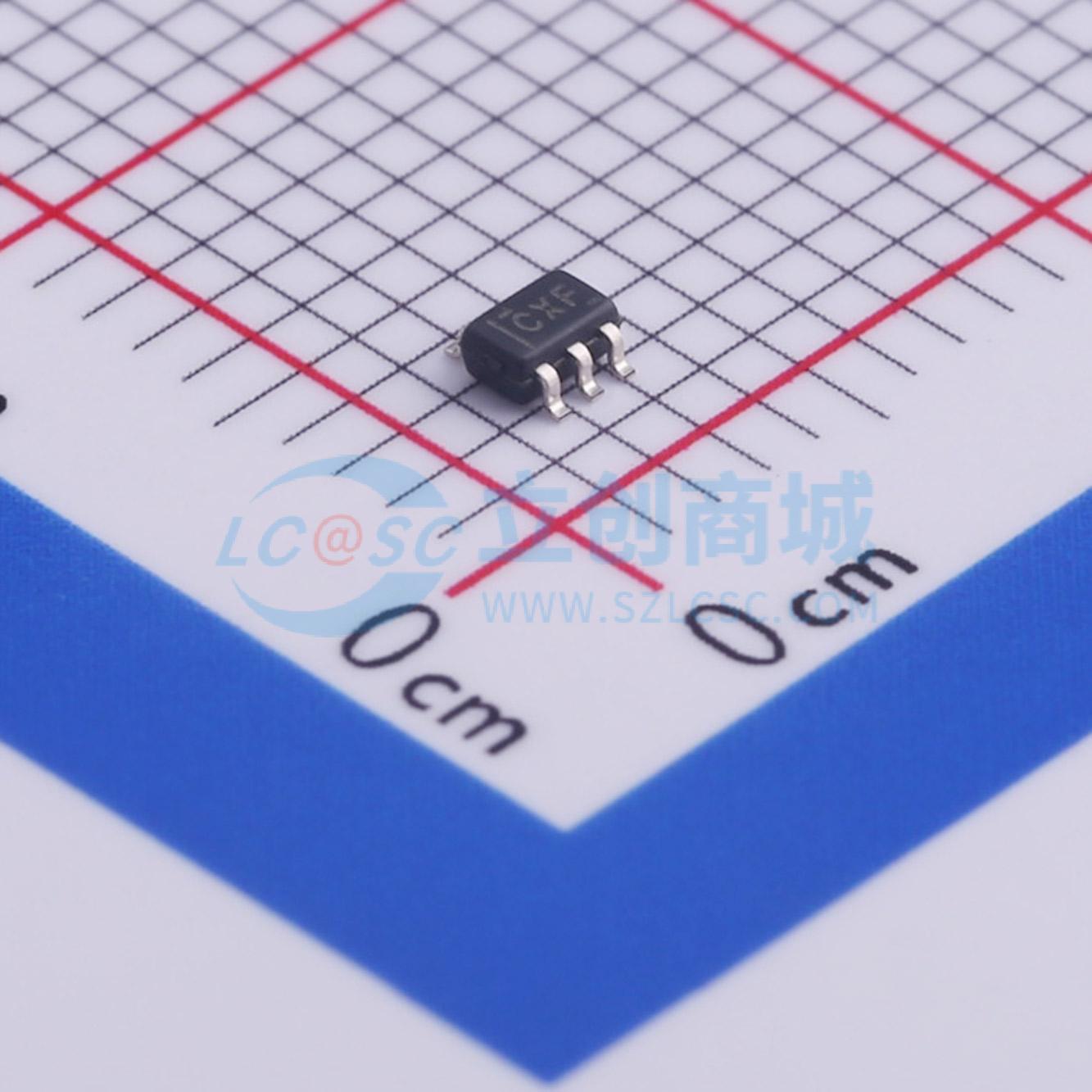

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G80DCKR
单路上升沿D型触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G80 单路上升沿触发 D 型触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G80DCKR
- 商品编号
- C473331
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~5.5V | |
| 时钟频率(fc) | 160MHz | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 4.5ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LVC系列 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 静态电流(Iq) | 10uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | - | |
| 建立时间 | 1.3ns | |
| 保持时间 | 900ps |
商品概述
SN74LVC1G80是单正边沿触发D型触发器，设计用于1.65V~5.5V VCC工作电压。当D输入端的数据满足建立时间要求时，数据会在时钟脉冲的正沿传输到Q输出端。时钟触发发生在电压电平，与时钟脉冲的上升时间无直接关联，保持时间间隔结束后，改变D输入端的数据不会影响输出电平。该器件针对部分掉电应用做了完整规范，Ioff电路可禁用输出，防止器件掉电时产生破坏性反向电流流过器件。NanoFree封装技术采用裸片作为封装。
商品特性
- 可采用NanoFree封装
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 支持向下转换至VCC电平
- 3.3V下最大传输延迟tpd为4.2ns
- 低功耗，最大电源电流Icc为10μA
- 3.3V下输出驱动能力为±24mA
- Ioff支持带电插入、部分掉电模式和反向驱动保护
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD保护性能符合JESD 22规范，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
- 支持的工作环境温度范围包含-40℃~+85℃和-40℃~+125℃
- 提供5引脚DSBGA、SC70、SOT-23多种封装
应用领域
- 测试与测量
- 企业交换
- 电信基础设施
- 电机驱动
