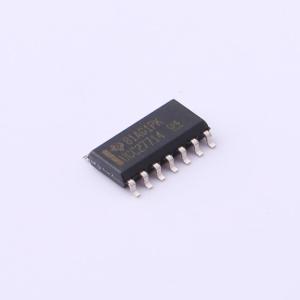

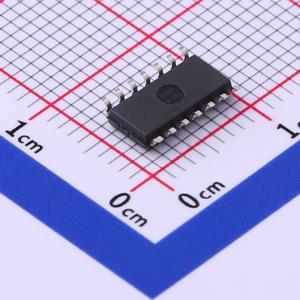

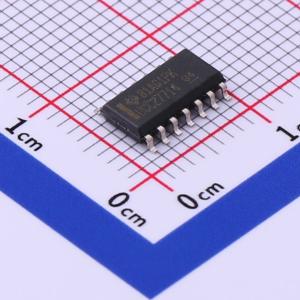

温馨提醒：图片仅供参考，商品以实物为准

UCC27714DR

高速、600 V高端/低端栅极驱动器，峰值输出电流4 A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC27714 高速、4A、600V 高侧/低侧栅极驱动器
品牌名称: TI(德州仪器)
商品型号: UCC27714DR
商品编号: C473332
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

	属性	参数值
	下降时间(tf)	15ns
	传播延迟 tpLH	125ns
	传播延迟 tpHL	125ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.7V~2.7V
	输入低电平(VIL)	1.2V~2.1V
	静态电流(Iq)	750uA

商品概述

UCC27714是一款600V高端、低端栅极驱动器，具有4A源电流和4A灌电流能力，旨在驱动功率MOSFET或IGBT。该器件包含一个以地为参考的通道（LO）和一个浮动通道（HO），后者专为自举电源操作而设计。该器件具有出色的稳健性和抗噪能力，在HS引脚负电压高达 -8VDC（VDD = 12V时）时仍能保持工作逻辑。该器件接受10V至20V的宽范围偏置电源输入，并为VCC和HB偏置电源引脚提供欠压锁定（UVLO）保护。UCC27714采用SOIC - 14封装，工作温度范围为 -40℃至125℃。

商品特性

高端、低端配置，具有独立输入
高达600V（HS引脚）时完全可操作
浮动通道专为自举操作设计
VDD = 15V时，灌电流和源电流峰值输出能力均为4A
同类最佳的传播延迟（最大125ns）
同类最佳的延迟匹配（最大20ns）
TTL和CMOS兼容输入逻辑
VDD偏置电源范围为10V至20V
双通道偏置欠压锁定保护
轨到轨驱动
负电压瞬变下稳健运行
高dv/dt抗扰度（HS引脚）
逻辑（VSS）和驱动器（COM）采用独立接地，可承受电压差
可选使能功能（引脚4）
输入浮空时输出保持低电平
输入和使能引脚电压电平不受VDD引脚偏置电源电压限制
高低压引脚分开，以实现最大爬电距离和电气间隙
输入和使能引脚具备负电压处理能力

应用领域

离线交流和直流电源中的半桥和全桥转换器
服务器、电信、信息技术和工业基础设施用高密度开关电源
太阳能逆变器、电机驱动器和不间断电源（UPS）

优惠活动

9.9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交38单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	4A
	拉电流(IOH)	4A
	工作电压	10V~17V
	上升时间(tr)	15ns
