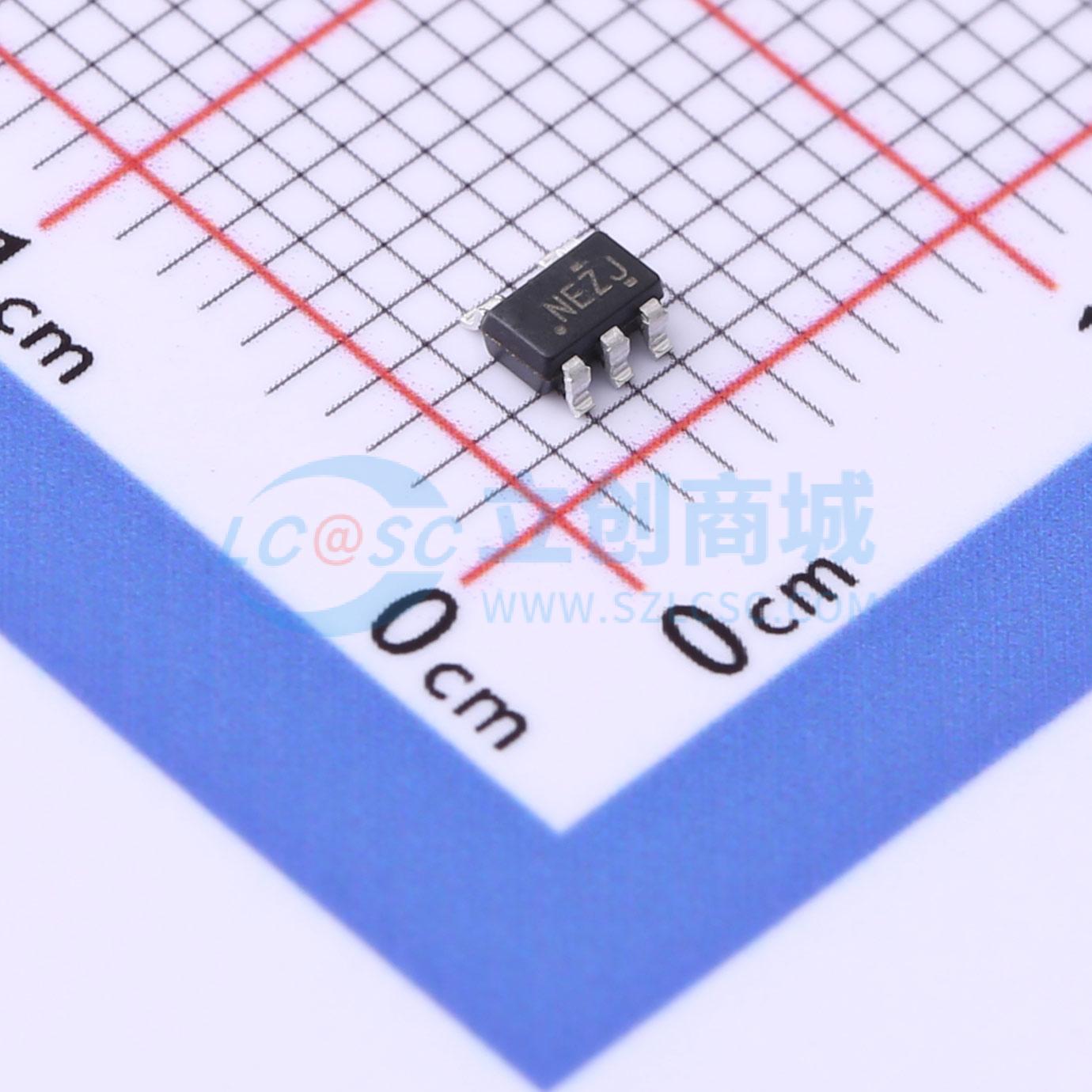

SN74LV1T125DBVR实物图
  • SN74LV1T125DBVR商品缩略图
  • SN74LV1T125DBVR商品缩略图
  • SN74LV1T125DBVR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LV1T125DBVR

单电源供电、带三态输出的单缓冲门CMOS逻辑电平转换器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LV1T125 具有三态输出的单电源单通道缓冲门(低电平有效)
品牌名称
TI(德州仪器)
商品型号
SN74LV1T125DBVR
商品编号
C473338
商品封装
SOT-23-5​
包装方式
编带
商品毛重
0.025克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型-
输出类型三态
工作电压1.6V~5.5V
元件数1
每个元件位数1
通道类型单向
属性参数值
灌电流(IOL)8mA
拉电流(IOH)8mA
系列74LV
工作温度-40℃~+125℃
静态电流(Iq)10uA
传播延迟(tpd)5.5ns@5V,15pF
功能特性电平转换

商品概述

SN74LV1T125是一款带三态输出的单电源单缓冲门CMOS逻辑电平转换器,属于低压CMOS门逻辑器件,拥有较宽的工作电压范围,输出电平参考电源电压,可支持1.8V/2.5V/3.3V/5V CMOS电平;输入设计有低阈值电路,可实现向上电平转换,5V容限输入引脚可支持向下电平转换,1.8V至5.5V的宽VCC范围可生成所需输出电平,用于连接控制器或处理器;该器件设计具备对应电流驱动能力,可减少高驱动输出带来的线路反射、过冲与下冲问题。

商品特性

  • 支持单电源电压转换,适配5.0V/3.3V/2.5V/1.8V VCC
  • 工作电压范围为1.8V~5.5V
  • 支持向上电平转换,不同VCC下对应转换范围:1.8V VCC下为1.2V~1.8V,2.5V VCC下为1.5V~2.5V,3.3V VCC下为1.8V~3.3V,5.0V VCC下为3.3V~5.0V
  • 支持向下电平转换,不同VCC下对应转换范围:1.8V VCC下为3.3V~1.8V,2.5V VCC下为3.3V~2.5V,3.3V VCC下为5.0V~3.3V
  • 逻辑输出以VCC为基准
  • 不同电压下对应输出驱动能力:5.0V下输出驱动为8.0mA,3.3V下输出驱动为7.0mA,1.8V下输出驱动为3.0mA
  • 3.3V VCC下可在最高50MHz频率下正常工作
  • 输入引脚具备5V容限
  • 工作温度范围为-40℃~125℃
  • 闭锁性能超过250mA,符合JESD 17标准
  • ESD性能符合JESD 22测试标准:人体模式2000V,机器模式200V,充电器件模式1000V
  • 支持标准逻辑引脚分配
  • CMOS输出兼容AUP1G和LVC1G系列

应用领域

  • 工业控制器
  • 通信领域
  • 便携式应用
  • 服务器
  • 个人电脑和笔记本电脑
  • 汽车领域
