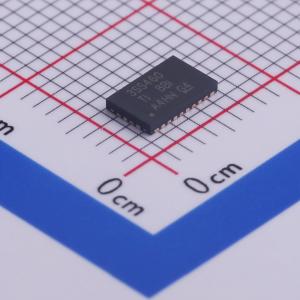

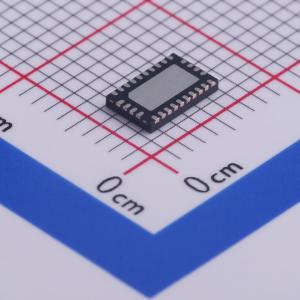

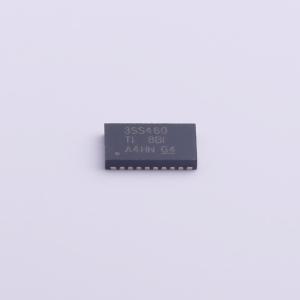

HD3SS460RHRR

HD3SS460 4 x 6通道USB Type-C交替模式MUX

描述: 高带宽双向无源开关，在MUX或DEMUX配置中提供切换。基于控制引脚POL，设备提供切换以适应连接器翻转。设备还提供2Ch数据/2Ch视频和所有4Ch视频之间的MUX。
品牌名称: TI(德州仪器)
商品型号: HD3SS460RHRR
商品编号: C473341
商品封装: WQFN-28-EP(3.6x5.6)
包装方式: 编带
商品毛重: 0.079克(g)

商品参数

商品概述

HD3SS460是一款高速双向无源开关，支持复用器或解复用器配置。该器件基于控制引脚POL进行切换，以适应连接器翻转。基于控制引脚AMSEL，该器件还能在2通道数据/2通道视频和所有4通道视频之间进行复用。在可翻转连接器应用中，该器件还能根据需要为低速引脚提供交叉点复用功能。 HD3SS460是一款通用模拟差分无源开关，只要偏置在0 - 2V的共模电压范围内，且差分信号的差分幅度高达1800mVpp，它就能适用于任何高速接口应用。它采用自适应跟踪技术，确保在整个共模电压范围内通道保持不变。该器件出色的动态特性允许进行高速切换，对信号眼图的衰减极小，引入的抖动也非常小。工作时功耗小于2mW，通过EN引脚可将其置于关断模式，关断模式下功耗小于5μW。

商品特性

为USB Type-C生态系统（包括交替模式（AM））提供复用解决方案
提供广泛的通道选择，包括USBSS、2通道AM和4通道AM
兼容5Gbps USB3.1 Gen 1和AM（包括5.4Gbps DisplayPort 1.2a）
适用于源/主机和宿/设备应用
为低速SBU引脚提供交叉点复用功能
双向“复用/解复用”差分开关
支持0 - 2V共模电压
低功耗，关断电流为1μA，工作电流为0.6mA
单电源电压VCC为3.3V ±10%
工业温度范围为–40至85℃

应用领域

可翻转USB Type-C生态系统
平板电脑、笔记本电脑、显示器、手机
USB主机和设备
扩展坞

交货周期

订货5-7个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	-
	通道数	-
	工作电压	2.7V~3.6V
	导通时间(ton)	3us
	导通电阻(Ron)	8Ω

	属性	参数值
	关闭时间(toff)	1us
	工作温度	-40℃~+85℃
	导通电容(Con)	1pF
	带宽	5.4GHz
	传播延迟(tpd)	100ps
