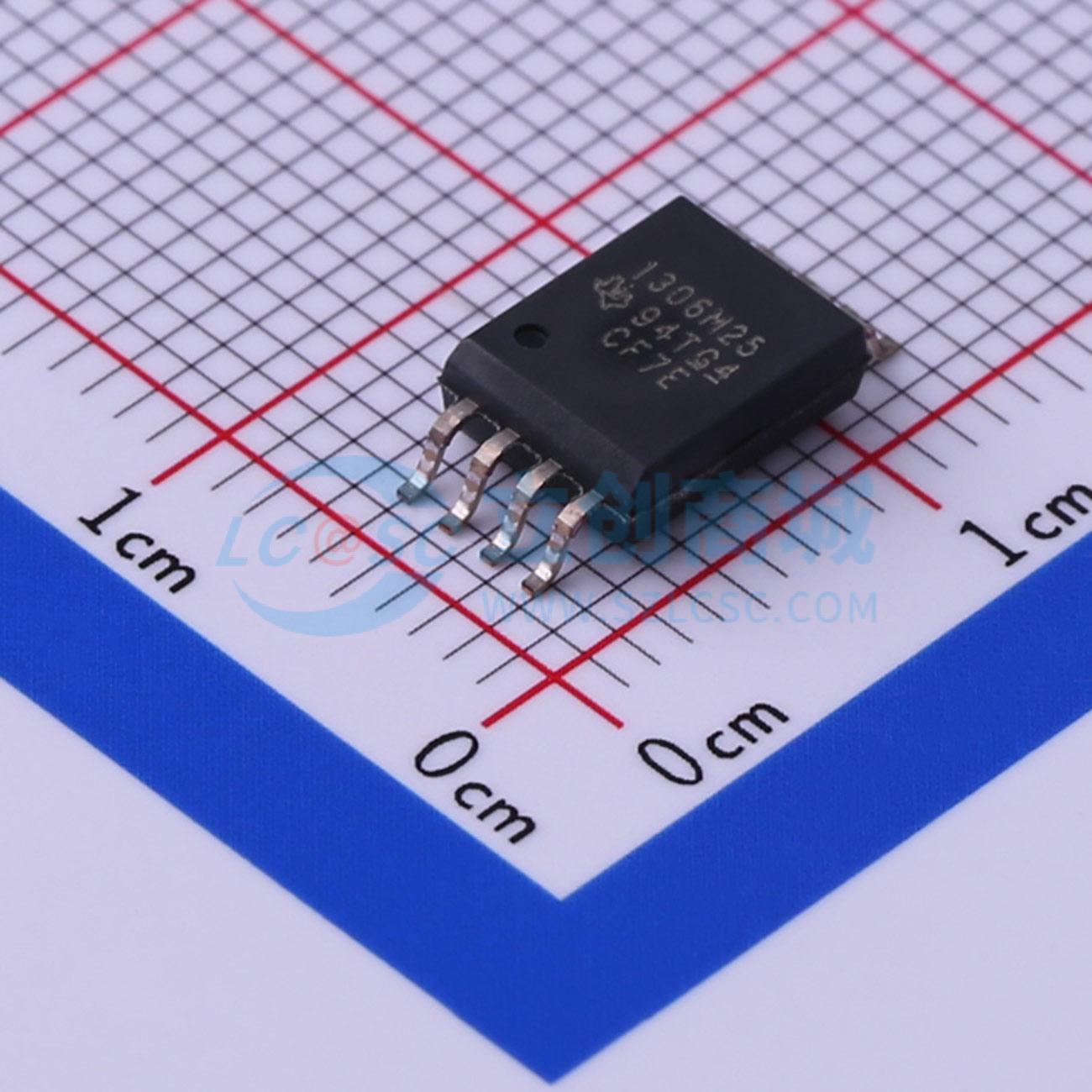

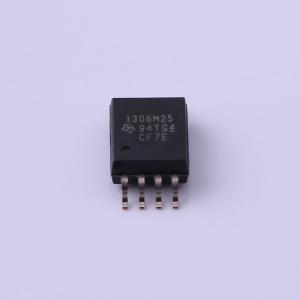

AMC1306M25DWVR

AMC1306是一款精密的ΔΣ调制器，其输出与输入电路通过电容式双隔离屏障分隔，该屏障对磁干扰具有很强的抵抗力。根据DIN V VDE V 0884 - 11和UL1577标准，此屏障经认证可提供高达7000 VPEAK的加强隔离。该隔离调制器与隔离电源配合使用，可分隔系统中在不同共模电压电平下运行的部分，并保护低电压部分免受损坏。 AMC1306的输入经过优化，可直接连接到分流电阻器或其他低电压信号源。±50 mV器件独特的低输入电压范围可显著降低分流器的功耗，并支持出色的交流和直流性能。AMC1306的输出位流根据型号不同，采用曼彻斯特编码（AMC1306Ex）或未编码（AMC1306Mx）。通过使用集成数字滤波器（如TMS320F2807x或TMS320F2837x微控制器系列中的滤波器）对该位流进行抽取，该器件在78 kSPS的数据速率下，动态范围为85 dB时可实现16位分辨率。 曼彻斯特编码的AMC1306Ex版本的位流输出支持单线数据和时钟传输，无需考虑接收设备的建立和保持时间要求。

• 针对基于分流电阻的电流测量进行优化的引脚兼容系列：±50 mV或±250 mV输入电压范围；曼彻斯特编码或未编码位流选项
• 出色的直流性能：
  • 失调误差：±50 μV或±100 μV（最大值）
  • 失调漂移：1 μV/℃（最大值）
  • 增益误差：±0.2%（最大值）
  • 增益漂移：±40 ppm/℃（最大值）
• 瞬态抗扰度：100 kV/μs（典型值）
• 系统级诊断功能
• 安全相关认证：
  • 根据DIN V VDE V 0884 - 11（VDE V 0884 - 11）：2017 - 01标准，7000 VPEAK加强隔离
  • 根据UL1577、CAN/CSA No. 5A组件验收服务通知、IEC 60950 - 1和IEC 60065终端设备标准，1分钟5000 VRMS隔离
• 在扩展工业温度范围（-40℃至+125℃）内全面规格化

• 以下应用中的基于分流电阻的电流传感和隔离电压测量：
  • 工业电机驱动器
  • 光伏逆变器
  • 不间断电源
