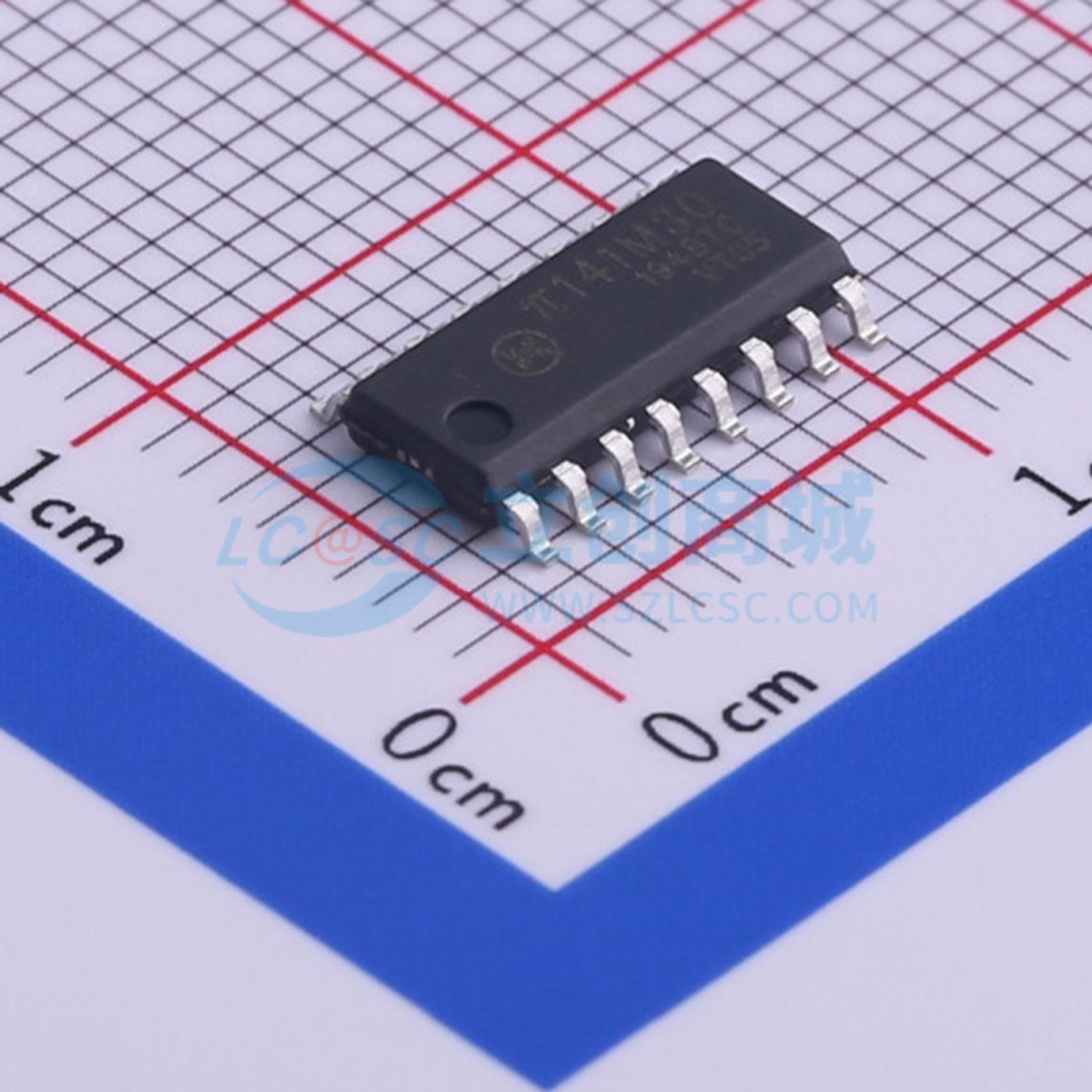

温馨提醒：图片仅供参考，商品以实物为准

π141M30

增强型ESD，3.0 kV rms/6.0 kV rms，10Mbps四通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 使用成熟的标准半导体CMOS技术和iDivider技术，这些隔离组件提供了出色的性能和可靠性，优于光耦合器设备和其他集成隔离器等替代产品。智能分压器技术（iDivider技术）是一种新一代数字隔离器技术，它利用电容分压器原理直接跨隔离器电容传输电压信号，无需信号调制和解调。隔离器数据通道独立，有多种配置，耐受电压额定值为1.5kV rms至6.0kV rms，数据速率从直流到600Mbps。器件两侧的电源电压范围为3.0V至5.5V，可与低电压系统兼容，并能在隔离屏障上实现电压转换功能。当未施加输入电源时，输出会转换到预设状态。
品牌名称: 2Pai Semi(荣湃)
商品型号: π141M30
商品编号: C471604
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.187克(g)

商品参数

商品概述

π1xxxxx是一个数字隔离器产品系列，包含数百种数字隔离器产品。这些隔离组件采用成熟的标准半导体CMOS技术和智能分压器技术（iDivider technology），具备卓越的性能特点和可靠性，优于光耦器件和其他集成隔离器等替代产品。智能分压器技术（iDivider technology）是新一代数字隔离器技术。它利用电容分压器原理，无需信号调制和解调，直接通过隔离电容传输电压信号。 π1xxxxx隔离器的数据通道相互独立，有多种配置可供选择，额定耐受电压为1.5 kV rms至6.0 kV rms，数据速率从直流到600Mbps。该器件两侧的电源电压范围为3.0 V至5.5 V，既与低电压系统兼容，又能实现隔离屏障两端的电压转换功能。具备失效保护状态，当未施加输入电源时，输出将转换到预设状态。

商品特性

超低功耗（1Mbps）：0.58mA/通道
高数据速率：π14xAxx：600Mbps；π14xExx：200Mbps；π14xMxx：10Mbps；π14xUxx：150kbps
高共模瞬态抗扰度：典型值75 kV/μs
对辐射和传导噪声具有高鲁棒性
低传播延迟：5 V工作时典型值为8 ns；3.3 V工作时典型值为9 ns
隔离电压：π14xx3x：交流3000Vrms；π14xx6x：交流6000Vrms
高ESD额定值：ESDA/JEDEC JS - 001 - 2017人体模型（HBM）±8kV，所有引脚
安全和法规认证（待批准）：UL证书编号：E494497，根据UL 1577标准，1分钟耐压3000Vrms/6000Vrms；CSA组件验收通知5A；VDE证书编号：40047929，符合DIN V VDE V 0884 - 10（VDE V 0884 - 10）:2006 - 12标准，V10RM = 707V峰值/1200V峰值；根据GB4943.1 - 2011标准的CQC认证
3 V至5.5 V电平转换
AEC - Q100认证
宽温度范围：-40℃至125℃
16引脚、符合RoHS标准的SOIC_N、SOIC_W和SSOP封装

应用领域

通用多通道隔离
工业现场总线隔离

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交25单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	3
	反向通道数	1
	最大数据速率	10Mbps
	默认输出	低电平
	隔离电压(Vrms)	3000

	属性	参数值
	CMTI(kV/us)	75kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	传播延迟(tpd)	8ns
