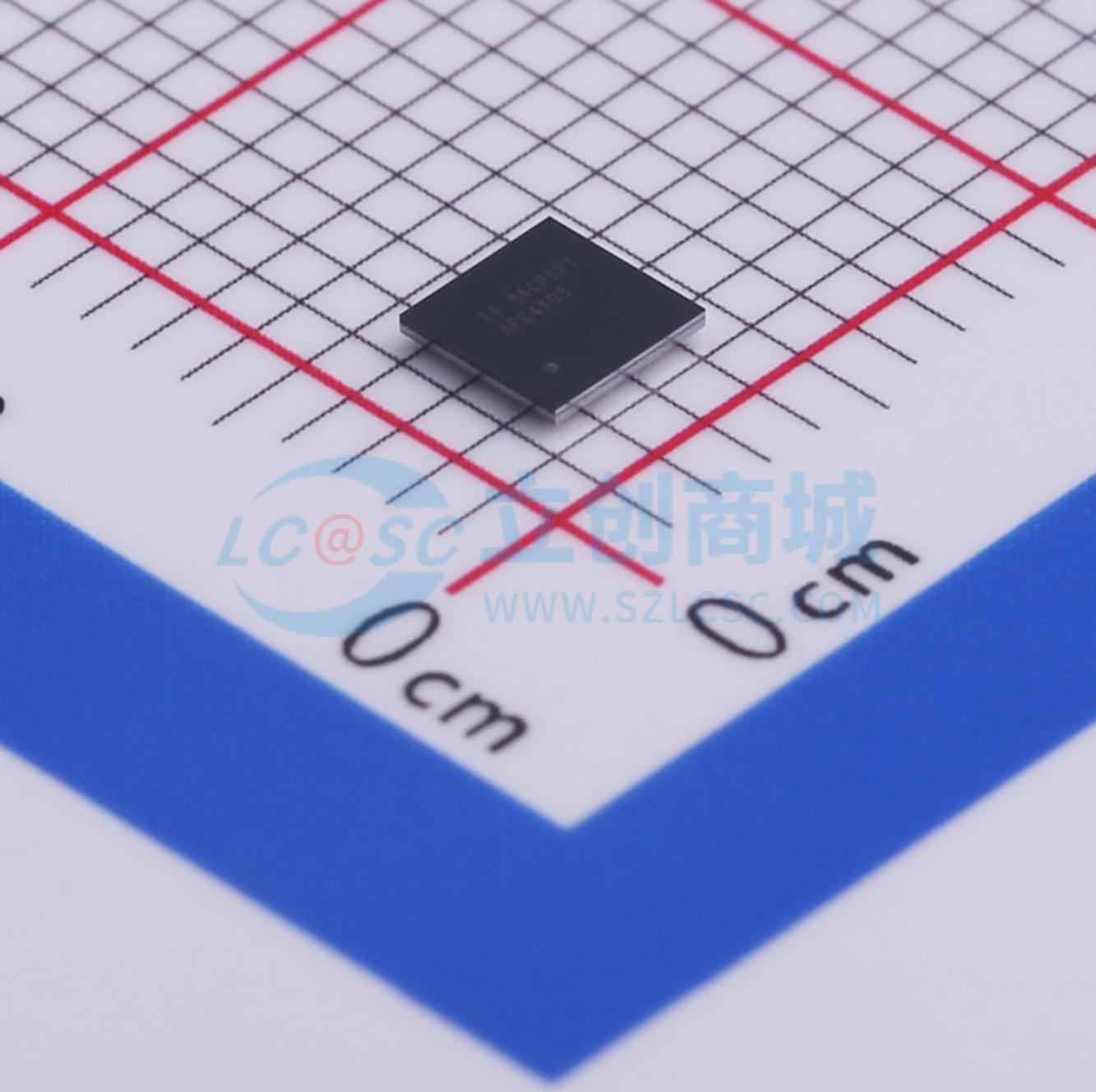

AFE4403YZPR

AFE4403是一款完全集成的模拟前端（AFE），非常适合脉搏血氧仪应用。该器件由一个带有集成模数转换器（ADC）的低噪声接收通道、一个LED发射部分以及用于传感器和LED故障检测的诊断功能组成。它是一款高度可配置的定时控制器，这种灵活性使用户能够完全控制器件的定时特性。为了简化时钟要求并为AFE4403提供低抖动时钟，还集成了一个可利用外部晶体工作的振荡器。该器件通过SPI接口与外部微控制器或主处理器进行通信。 该器件是一个完整的AFE解决方案，采用单个紧凑型DSBGA - 36（3.07 mm × 3.07 mm × 0.5 mm）封装，工作温度范围为 -20℃至70℃。

• 用于脉搏血氧仪和心率监测应用的完全集成式AFE
• 发射部分：
  • 集成双LED驱动器（H桥或共阳极）
  • 可选支持第三个LED，以优化血氧饱和度（SPO2）、心率监测（HRM）或多波长心率监测
  • 高达110 dB的动态范围
  • LED电流：可编程至100 mA，具有8位电流分辨率
  • 平均LED电流：30 μA以上
  • 可编程LED导通时间
  • 独立的LED2和LED1电流基准
• 高动态范围接收通道：
  • 以二进制补码格式输出22位数据
  • 高达105 dB的动态范围
  • 低功耗：<650 μA
  • 动态掉电模式，可将电流降至300 μA
  • 可适应非常宽的信号幅度范围：
    • 总可编程增益：10 kΩ至4 MΩ
  • 集成数字环境光估计与减法功能
• 可通过外部时钟或晶体灵活提供时钟：
  • 脉冲频率：62.5 SPS至2000 SPS
  • 灵活的脉冲序列和定时控制
  • 输入时钟范围：4 MHz（最小值）至60 MHz（最大值）
• 集成故障诊断功能：光电二极管和LED开路与短路检测

• 医疗脉搏血氧仪应用
• 光学心率监测
• 工业光度测量应用
