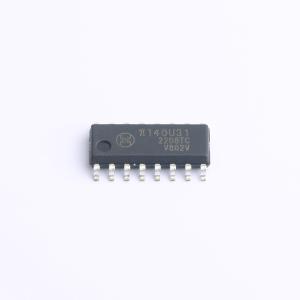

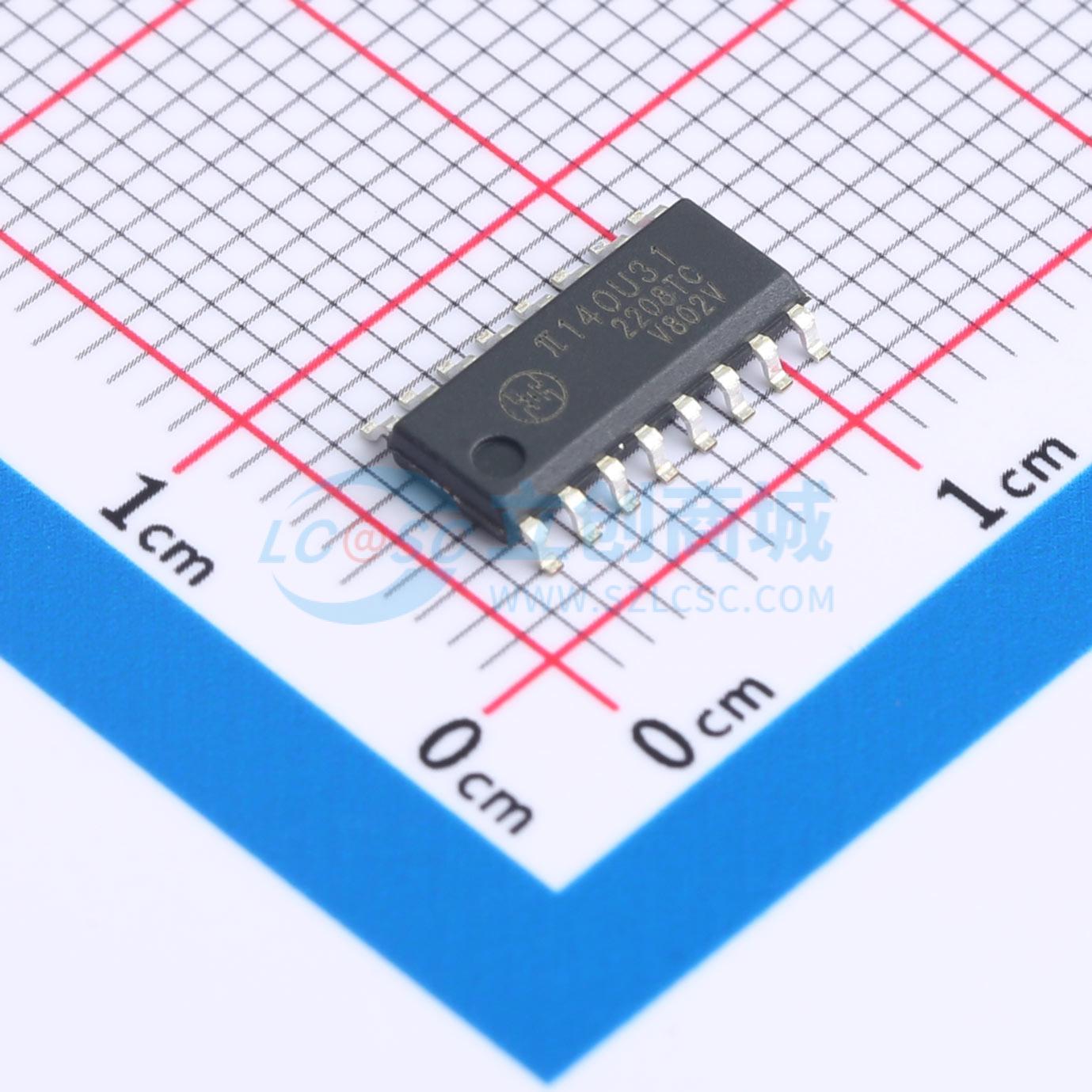

π140U31
增强型 ESD、3.0 kV rms/6.0 kV rms、150Kbps 四通道数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用成熟的标准半导体CMOS技术和iDivider技术，这些隔离组件提供了出色的性能和可靠性，优于光耦合器设备和其他集成隔离器等替代方案。智能分压器技术（iDivider技术）是一种新一代数字隔离器技术，它利用电容分压器原理直接通过隔离器电容传输电压信号，无需信号调制和解调。隔离器数据通道独立，有多种配置可供选择，耐压额定值为1.5kV rms至6.0kV rms，数据速率从直流到600Mbps。器件两侧的电源电压范围为3.0V至5.5V，可与低电压系统兼容，并能在隔离屏障上实现电压转换功能。具备故障安全状态，当输入电源未接通时，输出将转换到预设状态。
- 品牌名称
- 2Pai Semi(荣湃)
- 商品型号
- π140U31
- 商品编号
- C471601
- 商品封装
- SOIC-16-N
- 包装方式
- 编带
- 商品毛重
- 0.2076克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 4 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 150Kbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 3000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 150kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 3V~5.5V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 传播延迟(tpd) | 3us |
商品特性
- 超低功耗（150Kbps）：0.55mA/通道
- 高数据速率：
- II14xAxx：600Mbps
- II14xExx：200Mbps
- II14xMxx：10Mbps
- II14xUxx：150kbps
- 高共模瞬态抗扰度：典型值150kV/μs
- 强大的辐射和传导噪声抗扰性
- 绝缘电压：
- II14xx3x：AC 3000Vrms
- II14xx6x：AC 6000Vrms
- 高ESD等级：ESDA/JEDEC JS-001-2017人体模型（HBM）±8kV，所有引脚
- 安全和法规认证（待定）：
- UL证书编号：E494497 3000Vrms/6000Vrms，持续1分钟，符合UL 1577标准
- CSA组件认可通知5A
- VDE证书编号：40047929 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 707V峰值/1200V峰值
- CQC认证，符合GB4943.1-2011标准
- 3V至5.5V电平转换
- AEC-Q100认证
- 宽温度范围：-40℃至125℃
- 16引脚，符合RoHS标准的SOIC_N、SOIC_w和SSOP封装
应用领域
- 通用多通道隔离
- 工业现场总线隔离
