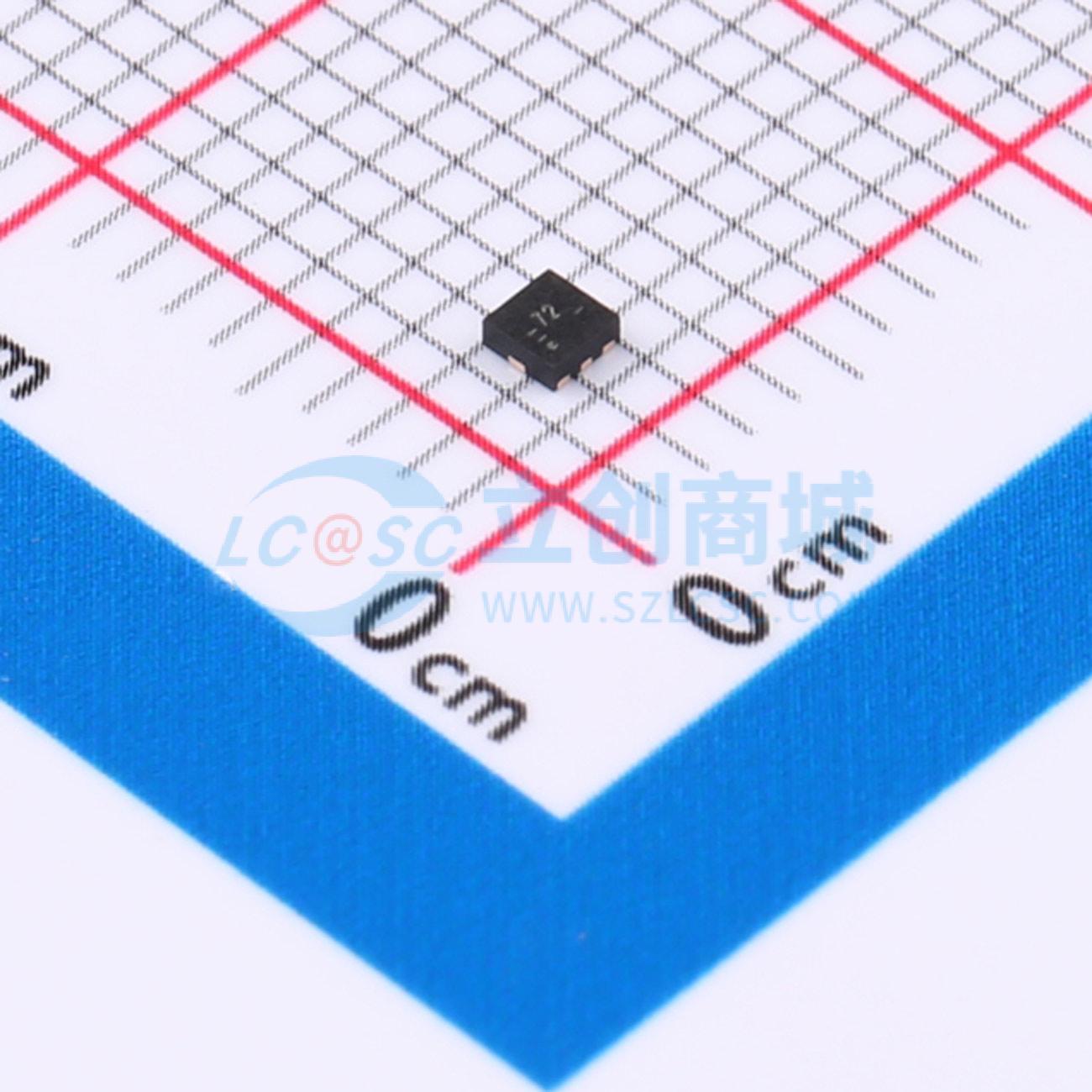

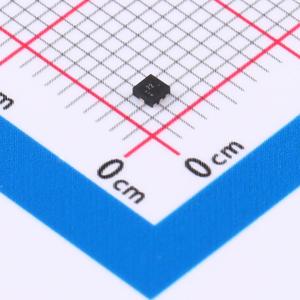

TPS22960RSER

TPS22960 是一款具有内部控制上升时间的小型低导通电阻双通道负载开关。该器件包含两个P沟道MOSFET，可以在1.62 V至5.5 V的输入电压范围内工作。每个开关由独立的开/关输入（ON1和ON2）控制，可以直接与低压控制信号接口。在TPS22960中，增加了一个85-Ω的片上负载电阻，以便在开关关闭时快速放电。

为了防止浪涌电流，该器件的上升时间（斜率）是内部控制的，并且如果需要可以使用SR引脚来减慢：在3.3 V下，当SR引脚接地时，TPS22960具有75-μs的上升时间；当SR引脚接高电平时，上升时间为660-μs。

TPS22960提供节省空间的8引脚UQFN封装和8引脚SOT封装。其工作温度范围为-40°C至85°C。

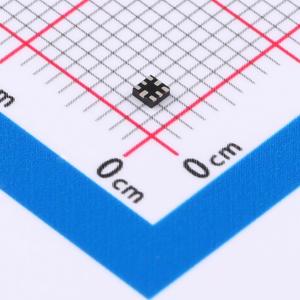

8引脚UQFN (RSE) 封装: 1.5 mm x 1.5 mm

• 集成双负载开关输入电压范围：1.62 V 至 5.5 V
• 低导通电阻：
  • VIN = 5.5 V 时，rON = 342 mΩ
  • VIN = 3.3 V 时，rON = 435 mΩ
  • VIN = 2.5 V 时，rON = 523 mΩ
  • VIN = 1.8 V 时，rON = 737 mΩ
• 最大连续开关电流：500 mA
• 低静态电流和关断电流
• 受控开关输出上升时间：75 μs 或 660 μs
• ESD 性能测试符合 JESD 22 标准：
  • 2000-V 人体模型（A114-B，II 类）
  • 1000-V 充电设备模型（C101）

• GPS 设备
• 手机/个人数字助理(PDA)
• MP3 播放器
• 数码相机
