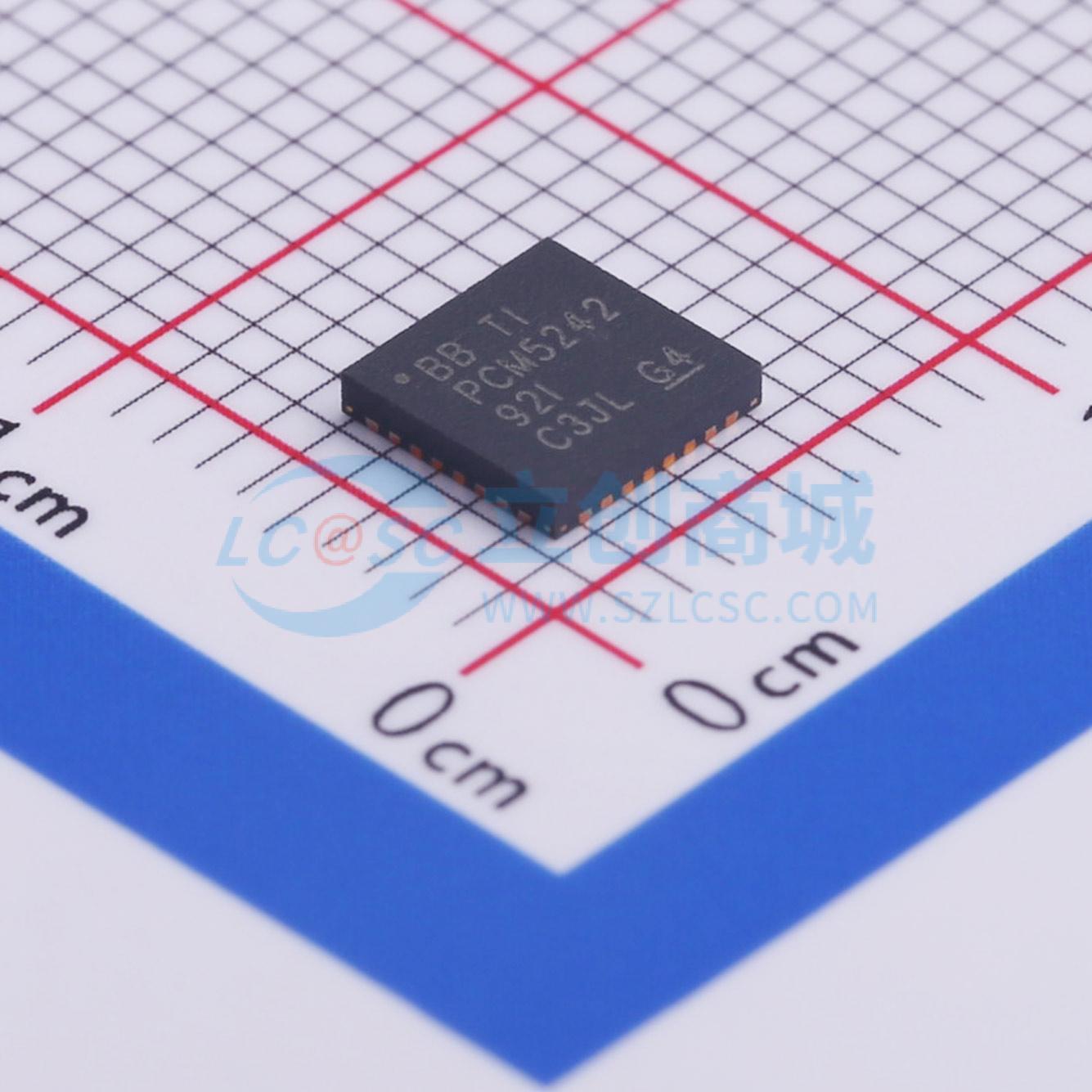

温馨提醒：图片仅供参考，商品以实物为准

PCM5242RHBR

4.2V电压调节模块（VRM）DirectPath，114dB音频立体声差分输出DAC，具备32位、384kHz PCM接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCM5242 4.2VRMS DirectPath™、32 位、384kHz、114dB 音频立体声 DAC
品牌名称: TI(德州仪器)
商品型号: PCM5242RHBR
商品编号: C471871
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

PCM5242是一款单片CMOS集成电路，在小型QFN封装中集成了立体声数模转换器和额外的支持电路。PCM5242采用了德州仪器（TI）最新一代的先进分段式DAC架构，以实现出色的动态性能和增强的时钟抖动容限。 PCM5242集成了一个完全可编程的miniDSP内核，使开发人员能够为其产品集成滤波器、动态范围控制、自定义内插器和其他差异化特性。 PCM5242提供4.2VRMS以地为中心的差分输出，使设计人员能够省去输出端的直流阻隔电容，以及传统单电源线路驱动器所需的外部静音电路。该器件上集成的PLL消除了对系统时钟（通常称为主时钟）的需求，支持三线I2S连接并降低系统电磁干扰（EMI）。

商品特性

差分DirectPath™接地偏置输出
业界领先的低带外噪声
可选数字滤波器延迟和性能
无需直流阻隔电容
集成负电荷泵
智能静音系统；软启动或软关断斜坡以及模拟静音，实现120dB静音信噪比
集成高性能音频PLL，以BCK为参考内部生成SCK
支持16位、24位和32位音频数据
PCM数据格式：I2S、左对齐、右对齐、时分复用（TDM）
SPI或I2C控制
软件或硬件配置
当LRCK和BCK停用时自动进入省电模式
1.8V或3.3V故障安全LVCMOS数字输入
单电源工作：3.3V模拟电源，1.8V或3.3V数字电源
集成上电复位
小型32引脚QFN封装

应用领域

高保真智能手机
音频/视频接收器
DVD、蓝光播放器、高清电视接收器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	32位
	通道数	2
	接口类型	SPI；I2C
	工作电压	3.1V~3.46V
	稳定时间	-

	属性	参数值
	积分非线性	-
	工作温度	-25℃~+85℃
	上电复位	内置
	采样率	384kHz
	数据速率	24.576MHz；12.288MHz
	静态电流	500uA；300uA
