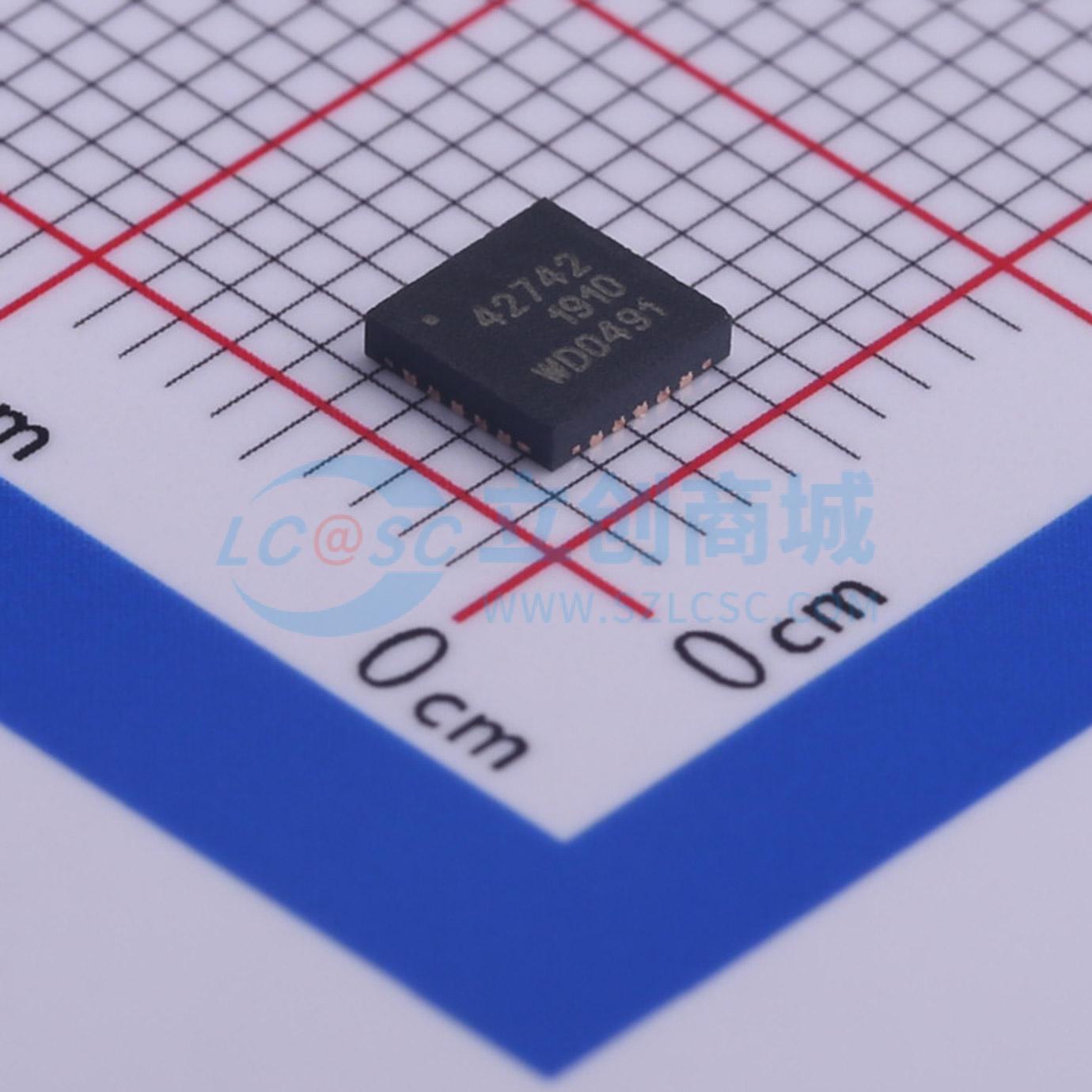

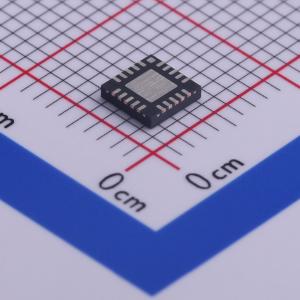

温馨提醒：图片仅供参考，商品以实物为准
PE42742MLIBB-Z
75Ω终端5-2200MHzSPDTCATVUltraCMOS开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PE42742是一款SPDTUltraCMOS开关，设计用于CATV、DTV、多调谐器DVR、机顶盒、PC电视和游戏盒等宽带应用。它符合FCC15.115规定的80dB隔离度要求，并提供高隔离度和低插入损耗，无论在有电或无电状态下都能保持高性能。
- 品牌名称
- pSemi(游隼半导体)
- 商品型号
- PE42742MLIBB-Z
- 商品编号
- C470899
- 商品封装
- QFN-20-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.076克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 5MHz~2.2GHz | |
| 隔离度 | 63dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.8dB | |
| 工作电压 | 2.7V~3.3V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 符合FCC 15.115标准，216 MHz时隔离度为80 dB
- 无电源操作状态
- 所有引脚耐3500 V HBM静电放电
- CTB性能为90 dBc
- 高隔离度：1000 MHz时为63 dB
- 低插入损耗：5 MHz时通常为0.5 dB，1000 MHz时为0.8 dB
- CMOS单引脚控制，带逻辑选择
- 单+3伏电源操作
- 低电流消耗：8 μA
应用领域
- 有线电视
- 数字电视
- 多调谐器DVR（数字视频录像机）
- 机顶盒
- 电脑电视
- 游戏机
- 电视天线和电缆系统
- 机顶盒和VCR应用
