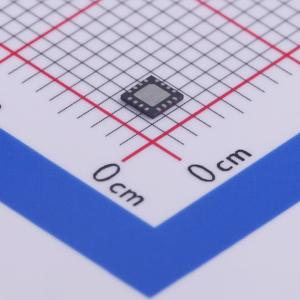

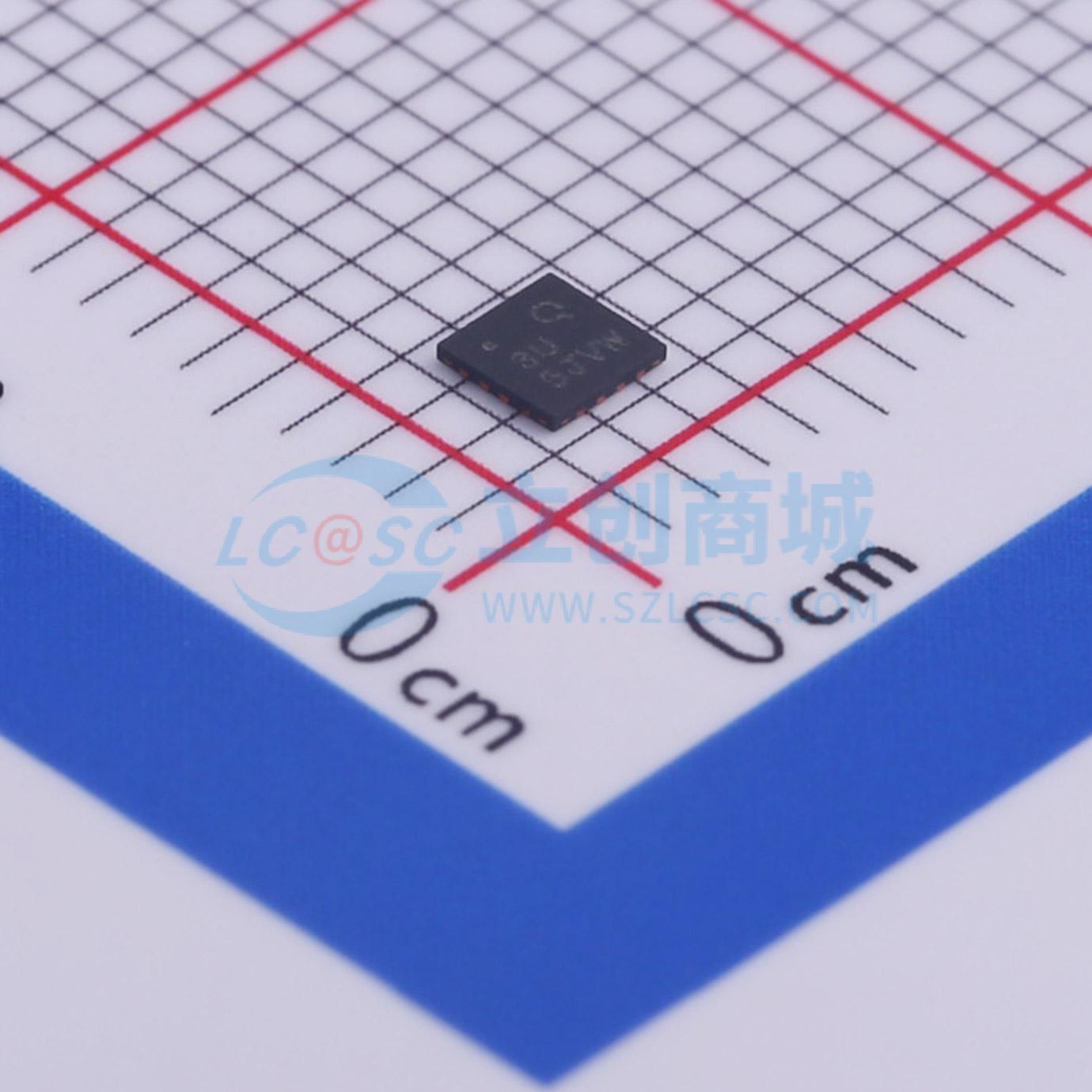

温馨提醒：图片仅供参考，商品以实物为准

RFFM8228PTR7

集成Wi-Fi前端模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Qorvo RFFM8228P 是一款专为Wi-Fi 802.11a/n/ac系统设计的集成前端模块。紧凑的外形和集成匹配最小化了应用中的布局面积。
品牌名称: Qorvo
商品型号: RFFM8228PTR7
商品编号: C470914
商品封装: QFN-16-EP(2.3x2.3)
包装方式: 编带
商品毛重: 0.021克(g)

商品概述

Qorvo RFFM8228P是一款专为Wi-Fi 802.11a/n/ac系统设计的集成前端模块（FEM）。紧凑的外形和集成匹配电路可最大限度减少应用中的布局面积。性能侧重于效率与线性功率之间的平衡，以增加连接的覆盖范围和吞吐量。控制线简化为双引脚方案。集成了针对二次和三次谐波的管芯级滤波功能。 RFFM8228P将一个2.4 GHz功率放大器（PA）、单刀三掷开关（SP3T）和低噪声放大器（LNA）集成到单个器件中。

商品特性

2412–2484 MHz
输出功率（Pout）= +17.5 dBm，MCS8/9 VHT40，动态误差向量幅度（EVM）为 -35dB
输出功率（Pout）= +19dBm，MCS7 HT20/40，动态误差向量幅度（EVM）为 -30dB
输出功率（Pout）= +20dBm，802.11g，动态误差向量幅度（EVM）为 -28dB
输出功率（Pout）= +23dBm，802.11b，符合频谱模板要求
针对 +3.3 V工作电压优化
支持低功耗模式
发射增益为28 dB
噪声系数为2.4 dB
接收增益为15 dB，旁路损耗为1.5 dB
集成直流功率检测器

应用领域

接入点
无线路由器
家庭网关
机顶盒
客户驻地设备
物联网

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	射频卡芯片
	协议	-
	接口类型	-

	属性	参数值
	频率	2.412GHz~2.484GHz
	工作电压	3V~4.2V
