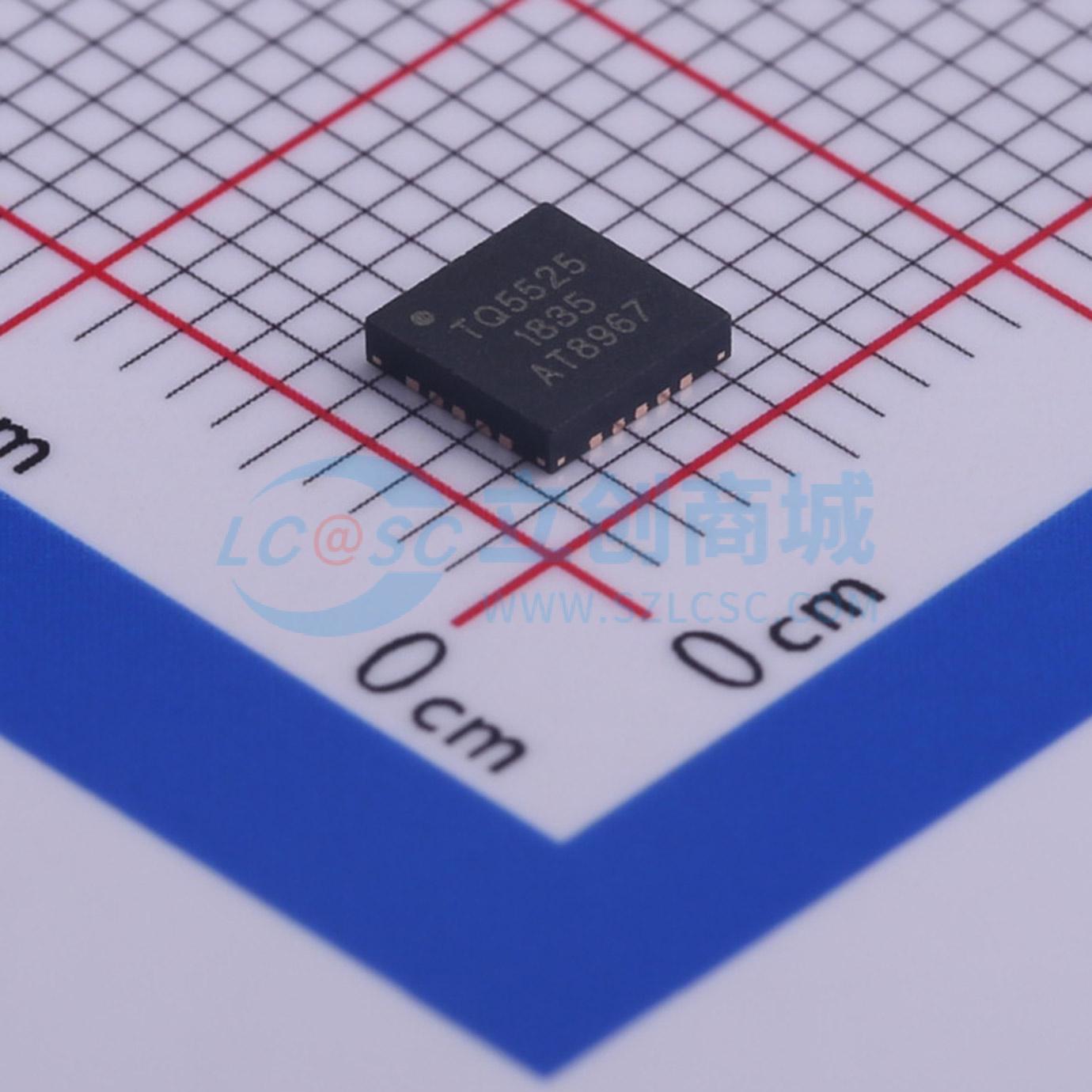

温馨提醒：图片仅供参考，商品以实物为准
TQP5525
高功率5 GHz WLAN功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TQP5525是一款高功率WLAN功率放大器模块，包含内部匹配的3级PA、补偿DC偏置电路和输出功率检测器。该模块提供高增益（32dB）、高线性度、行业领先的EVM底噪和出色的频谱纯度，适用于宽带OFDM应用。
- 品牌名称
- Qorvo
- 商品型号
- TQP5525
- 商品编号
- C471153
- 商品封装
- QFN-20-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 4.9GHz~5.925GHz | |
| 增益 | 32dB | |
| 噪声系数 | 7dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V~5V | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | 10dB | |
| 输出回波损耗 | 10dB |
商品概述
TQP5525是一款高功率WLAN功率放大器模块，包含一个内部匹配的三级功率放大器、补偿式直流偏置电路和输出功率检测器。该功率放大器模块可为宽带OFDM应用提供高增益（32 dB）、高线性度、业界领先的EVM下限和出色的频谱纯度。其架构和接口针对下一代802.11.ac WLAN设备最严格的EVM要求进行了优化。 TQP5525具有与芯片组逻辑兼容的控制电压和带缓冲的功率放大器使能引脚（PAEN），所有这些引脚的电流消耗都非常低，便于使用，且与当前和未来的收发器兼容。凭借其优化的功耗，该放大器模块非常适合用于下一代MIMO配置，并且设计为无论有无数字预失真（DPD）都能正常工作。 TQP5525采用Qorvo的高可靠性HBT技术制造，并采用4.0 mm x 4.0 mm x 0.85 mm的20引脚QFN小尺寸封装。
商品特性
- 带功率检测器的全集成802.11ac功率放大器模块
- 内部匹配输入/输出
- 温度补偿偏置网络
- 高增益 = 32 dB
- 集成CMOS兼容逻辑和关断功能
- 在EVM为 -35 dB时，输出功率P_OUT = +25 dBm（典型值），（802.11n/HT40/MCS7）
- 在EVM为 -40 dB时，输出功率P_OUT = +18 dBm（典型值），（802.11ac/VHT80/MCS9）
- 在EVM为 -30 dB时，输出功率P_OUT = +26 dBm（典型值），（802.11ac/VHT80/MCS9）
- 电源电压：+3.3 V至 +5.0 V
- 无铅4.0×4.0×0.85 mm无铅QFN封装
应用领域
- 802.11a/n/ac无线局域网系统
- 客户 premises设备（机顶盒、路由器、网关）
- WiFi接入点和小基站
- 远程信息处理
- 游戏和信息娱乐
- 便携式设备点对点和回传
- ISM频段
