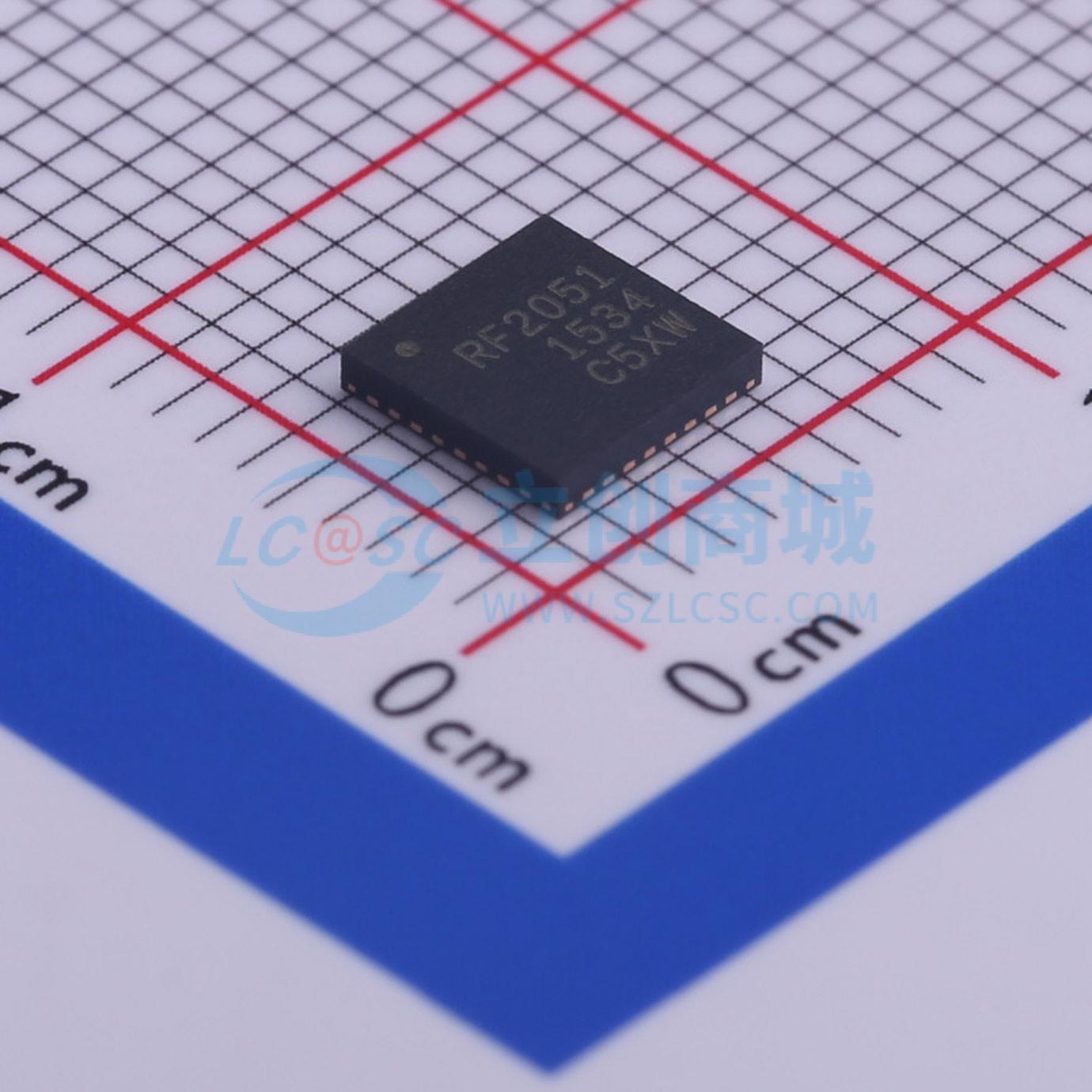

温馨提醒：图片仅供参考，商品以实物为准

RF2051TR13

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RF2051是一款低功耗、高性能、宽带RF频率转换芯片，集成了本地振荡器（LO）生成和一对RF混频器。RF合成器包括一个集成的小数N相位锁定环路和电压控制振荡器（VCO）及分频器，用于生成低相位噪声的LO信号，具有非常精细的频率分辨率。缓冲的LO输出驱动内置的RF混频器，可以根据所需的性能和可用的电源进行编程。
品牌名称: Qorvo
商品型号: RF2051TR13
商品编号: C471171
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.104克(g)

商品参数

商品概述

RF2051是一款低功耗、高性能的宽带射频频率转换芯片，集成了本地振荡器（LO）生成功能和一对射频混频器。射频合成器包含一个集成的分数N锁相环，配有压控振荡器（VCO）和分频器，可产生具有极高频率分辨率的低相位噪声本振信号。经过缓冲的本振输出驱动内置射频混频器，将信号转换到所需频段。混频器偏置电流可根据所需性能和可用电源电流进行编程设置。本振生成模块设计为可连续覆盖300MHz至2400MHz的频率范围。射频混频器带宽极宽，输入和输出工作频率范围为30MHz至2500MHz，支持上变频和下变频。RF2051可使用10MHz至52MHz的外部晶体或10MHz至104MHz的外部参考源，以适应各种参考频率选项。

所有片上寄存器均通过简单的三线串行接口进行控制。RF2051设计工作电压为2.7V至3.6V，以兼容便携式电池供电设备。它采用塑料32引脚、5mmx5mm QFN封装。

RF2051是一款宽带射频频率转换芯片，包含分数N锁相环、晶体振荡器电路、低噪声压控振荡器核心、本振信号多路复用器、两个缓冲电路和两个射频混频器。合成器编程、设备配置和控制通过硬件和软件控制相结合的方式实现。所有片上寄存器均通过简单的三线串行接口进行编程。

商品特性

30MHz至2.5GHz频率范围
分数N合成器
对于26MHz参考频率，频率分辨率高达1.5Hz
低相位噪声压控振荡器
带可编程负载电容的片上晶体维持电路
两个高线性度射频混频器
集成本振缓冲器
混频器输入IP3为+18 dBm
混频器偏置可调节，实现低功耗运行
全双工模式
2.7V至3.6V电源供电
3V供电时，低电流消耗55mA至75mA
三线串行接口

应用领域

有线电视前端
数字电视上/下变频器
数字电视中继器
多住户单元
蜂窝中继器
频段转换器
UHF/VHF无线电
分集接收机
软件定义无线电
卫星通信
超外差式无线电

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	RF混频器
	RF频率范围	30MHz~2.5GHz
	IF频率范围	30MHz~2.5GHz
	LO频率范围	300MHz~2.4GHz
	通道数	2
	P1dB	12dBm

	属性	参数值
	IP3	+18dBm
	增益/损耗	-2dB
	噪声系数	9.5dB
	工作电压	2.7V~3.6V
	工作电流	75mA；55mA
	工作温度	-40℃~+85℃
