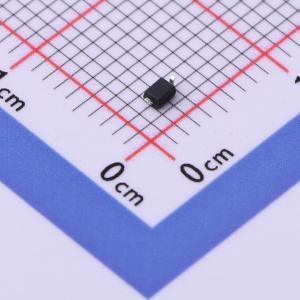

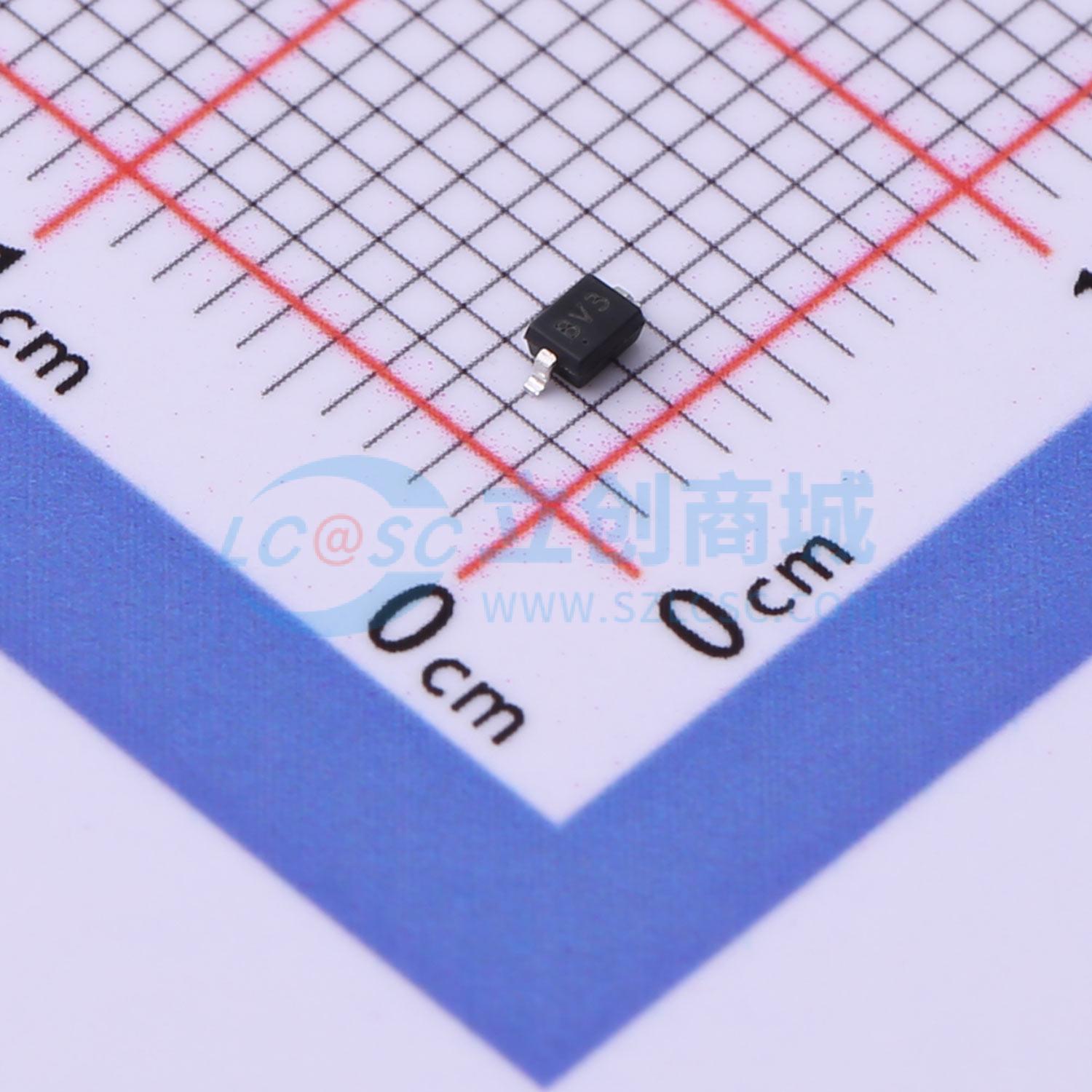

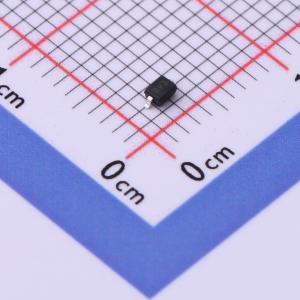

温馨提醒：图片仅供参考，商品以实物为准

ESDBKV3V3D3

双向ESD 3.3V截止峰值浪涌电流：28A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供一流的保护。小尺寸、低电容和高水平ESD保护的结合，使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。它旨在取代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。
品牌名称: CJ(江苏长电/长晶)
商品型号: ESDBKV3V3D3
商品编号: C471280
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供一流的保护。小尺寸、低电容和高水平ESD保护的结合，使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。它旨在取代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。

商品特性

单线路双向ESD保护
低电容：4.3pF
低反向关断电压：3.3V
低反向钳位电压
低泄漏电流
出色的封装：1.7mm×1.3mm×1.0mm
快速响应时间
符合人体模型的JESD22 - A114 - B 3B级ESD评级
IEC 61000 - 4 - 2 4级ESD保护

应用领域

手机
音频和视频设备
手持无线系统
个人数字助理（PDA）
以太网 – 10/100/1000 Base
便携式电子设备
USB接口
其他电子设备通信系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.3V
	钳位电压	40V
	峰值脉冲电流(Ipp)	28A@8/20us
	峰值脉冲功率(Ppp)	1.12kW@8/20us

	属性	参数值
	击穿电压	5.8V；4.2V
	反向电流(Ir)	5uA
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	4.3pF
