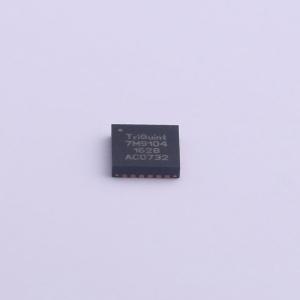

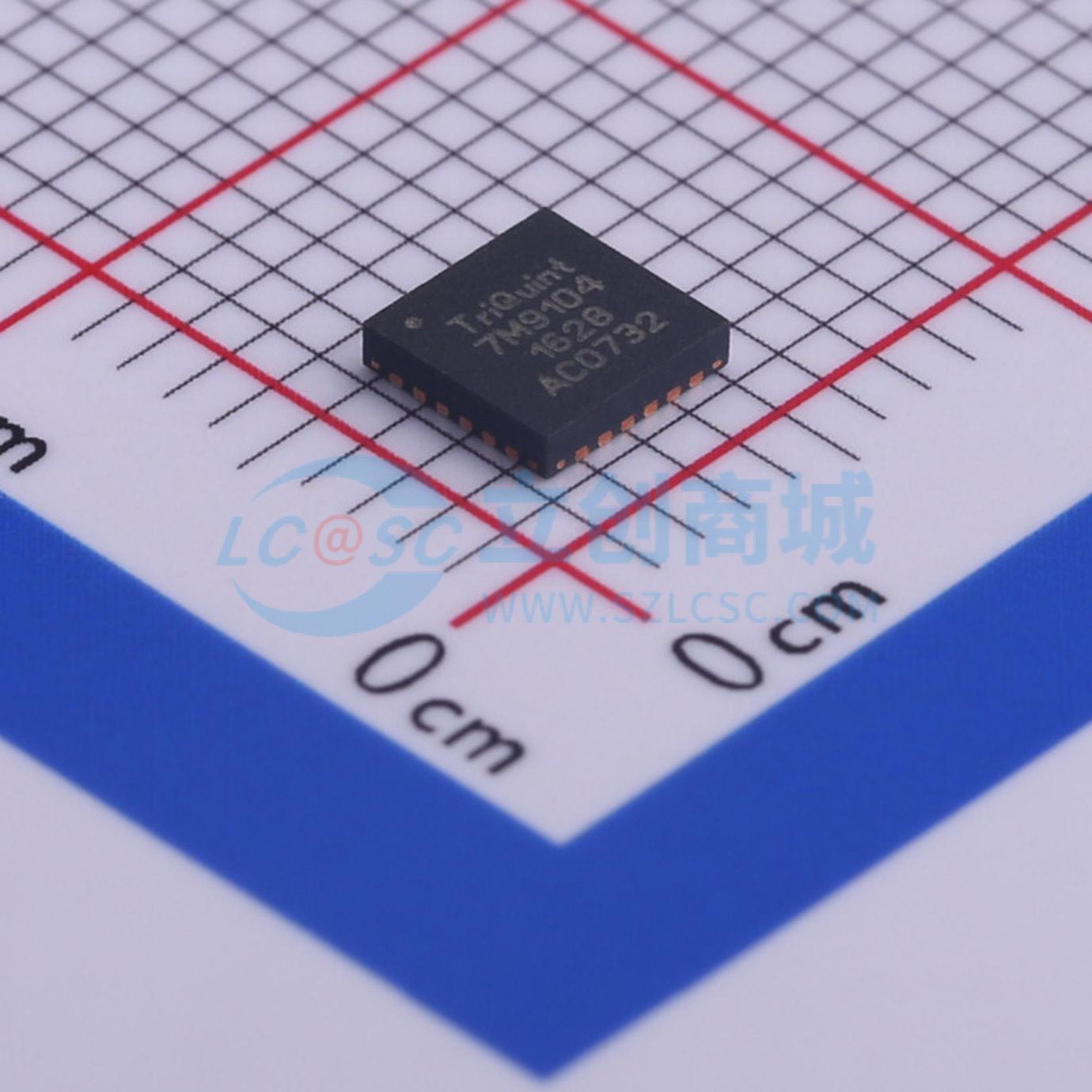

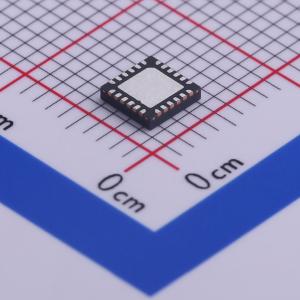

TQP7M9104

2W高线性度射频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TQP7M9104是一款高线性度驱动放大器，采用行业标准的无铅QFN表面贴装封装。该放大器在600-2700MHz的频率范围内具有高性能，增益为15.8dB，+49.5dBm OIP3和+32.5dBm P1dB，仅消耗435mA的静态集电极电流。所有器件均经过100%的RF和DC测试。
品牌名称: Qorvo
商品型号: TQP7M9104
商品编号: C471175
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.077克(g)

商品参数

商品概述

TQP7M9104是一款高线性度驱动放大器，采用符合RoHS标准的行业标准QFN表面贴装封装。这款InGaP/GaAs HBT在600 - 2700 MHz频率范围内表现出色，在2.14 GHz时增益为15.8 dB，OIP3为+49.5 dBm，P1dB为+32.5 dBm，而静态集电极电流仅为435 mA。所有器件均经过100%的射频和直流测试。 TQP7M9104具备片上特性，使其在市场上的其他产品中脱颖而出。该放大器集成了片上直流过压和射频过驱动保护功能，可保护放大器免受系统中可能出现的直流电压浪涌和高输入射频功率的影响。 TQP7M9104旨在用作无线基础设施中的驱动放大器，适用于需要高线性度、中等功率和高效率的应用场景。该器件是当前和下一代多载波3G/4G基站中收发器线卡和高功率放大器的理想选择。

商品特性

600 - 2700 MHz
P1dB为+32.8 dBm，输出IP3为+49.5 dBm
在2140 MHz时增益为15.8 dB
单电源供电，集电极电流435 mA
内部射频过驱动保护
内部直流过压保护
内部有源偏置
片上ESD保护
具备关断功能
在+5V、2.14 GHz、+32.8 dBm连续波输出功率或+23.5 dBm WCDMA输出功率下，能够承受10:1的电压驻波比

应用领域

中继器
基站收发信机
基站高功率放大器
CDMA/WCDMA/LTE通用无线通信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF放大器
	频率	600MHz~2.7GHz
	增益	15.8dB
	噪声系数	4.4dB
	工作电压	5V~5.25V
	工作电流	435mA

	属性	参数值
	P1dB	32.8dBm
	工作温度	-40℃~+85℃
	输入回波损耗	12dB
	输出回波损耗	9.5dB
	IP3	49.5dBm
