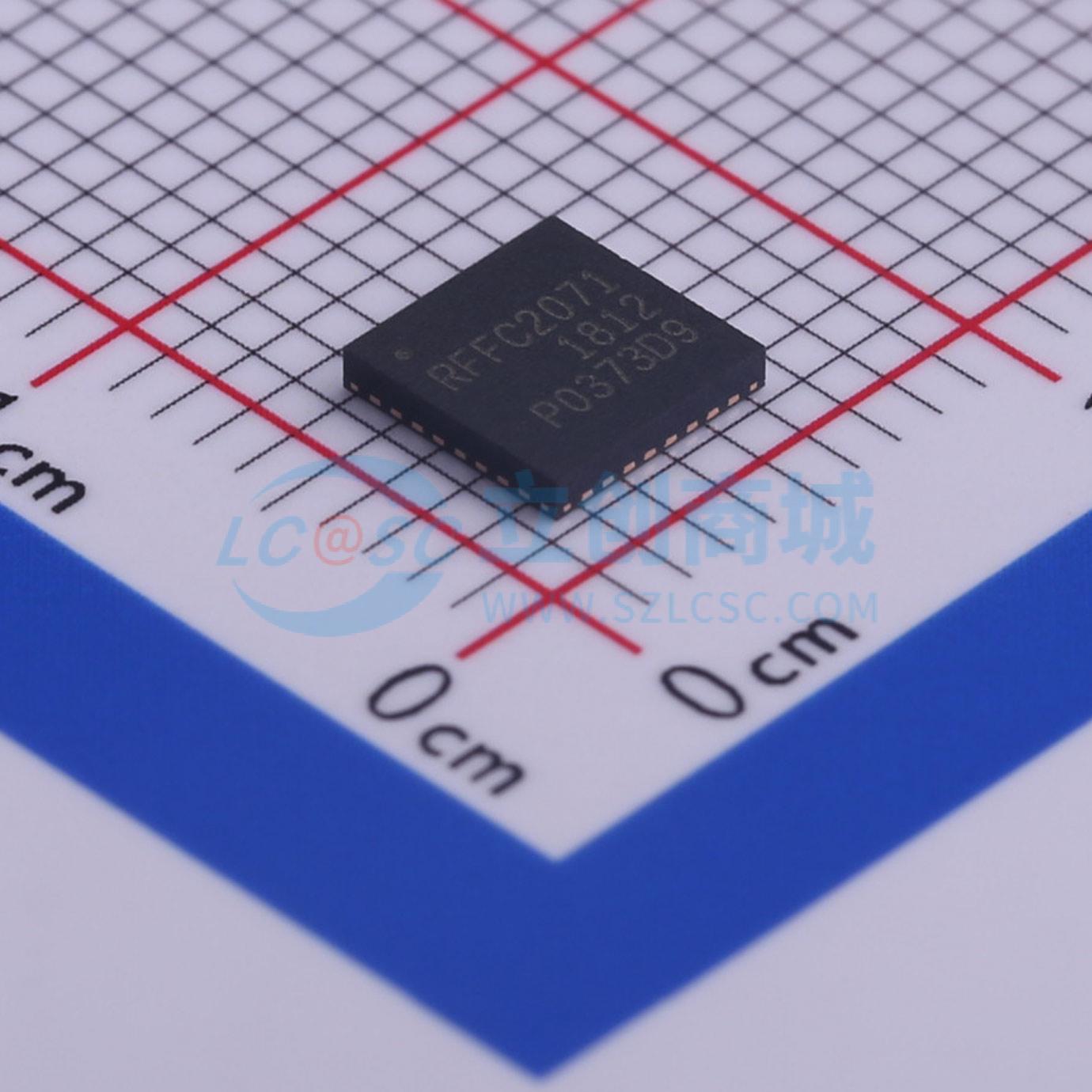

RFFC2071TR13

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RFFC2071和RFFC2072是可重新配置的频率转换设备，包括分数N合成器、低噪声VCO核心以及一个或两个高线性度混频器。RFFC2071具有LO信号多路复用器、两个LO缓冲电路和两个RF混频器。RFFC2072具有单个LO缓冲电路和一个RF混频器。两者都集成了电压参考和低dropout稳压器，为关键电路块供电。
品牌名称: Qorvo
商品型号: RFFC2071TR13
商品编号: C471174
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.104克(g)
网友设计参考: RFFC2071混频器

商品参数

商品概述

RFFC2071和RFFC2072是可重新配置的频率转换器件，集成了小数N锁相环（PLL）合成器、压控振荡器（VCO）以及一个或两个高线性混频器。小数N合成器采用了先进的sigma-delta调制器，可实现极精细的步长和低杂散产物。PLL/VCO引擎与外部环路滤波器相结合，使用户能够生成85MHz至2700MHz的本地振荡器（LO）信号。LO信号经过缓冲后被路由至集成的RF混频器，用于对30MHz至2700MHz范围内的频率进行上/下变频。混频器偏置电流可编程，对于需要较低功耗的应用可降低该电流。通过绕过集成混频器，这两款器件都可配置为信号源。器件编程通过简单的三线串行接口实现。此外，一种独特的编程模式允许通过一条公共串行总线控制多达四个器件。这消除了每个器件与主控制器之间单独的片选控制线的需求。提供多达六个通用输出，可用于访问内部信号（例如锁定信号）或控制前端组件。两款器件均采用2.7V至3.3V电源供电。

商品特性

85MHz至2700MHz LO频率范围
极低杂散水平的小数N合成器
典型步长1.5Hz
完全集成的低相位噪声VCO和LO缓冲器
1GHz时集成相位噪声0.18° rms
高线性RF混频器
30MHz至2700MHz混频器频率范围
输入IP3 +23dBm
混频器偏置可调节，实现低功耗运行
全双工模式（RFFC2071）
2.7V至3.3V电源供电
低电流消耗
三线或四线串行接口

应用领域

有线电视前端
数字电视中继器
多住户单元
分集接收机
软件定义无线电
频段转换器
点对点无线电
蜂窝中继器
WiMax/LTE基础设施
蜂窝干扰器
卫星通信
VHF/UHF无线电

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	RF混频器
	RF频率范围	30MHz~2.7GHz
	IF频率范围	30MHz~2.7GHz
	LO频率范围	85MHz~2.7GHz
	通道数	2
	IP3	+23dBm

	属性	参数值
	增益/损耗	-2dB
	噪声系数	10dB
	工作电压	2.7V~3.3V
	工作电流	125mA；100mA
	工作温度	-40℃~+85℃
