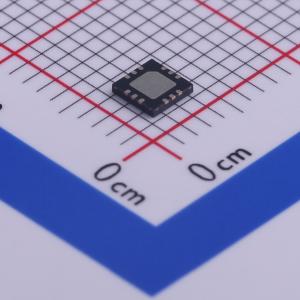

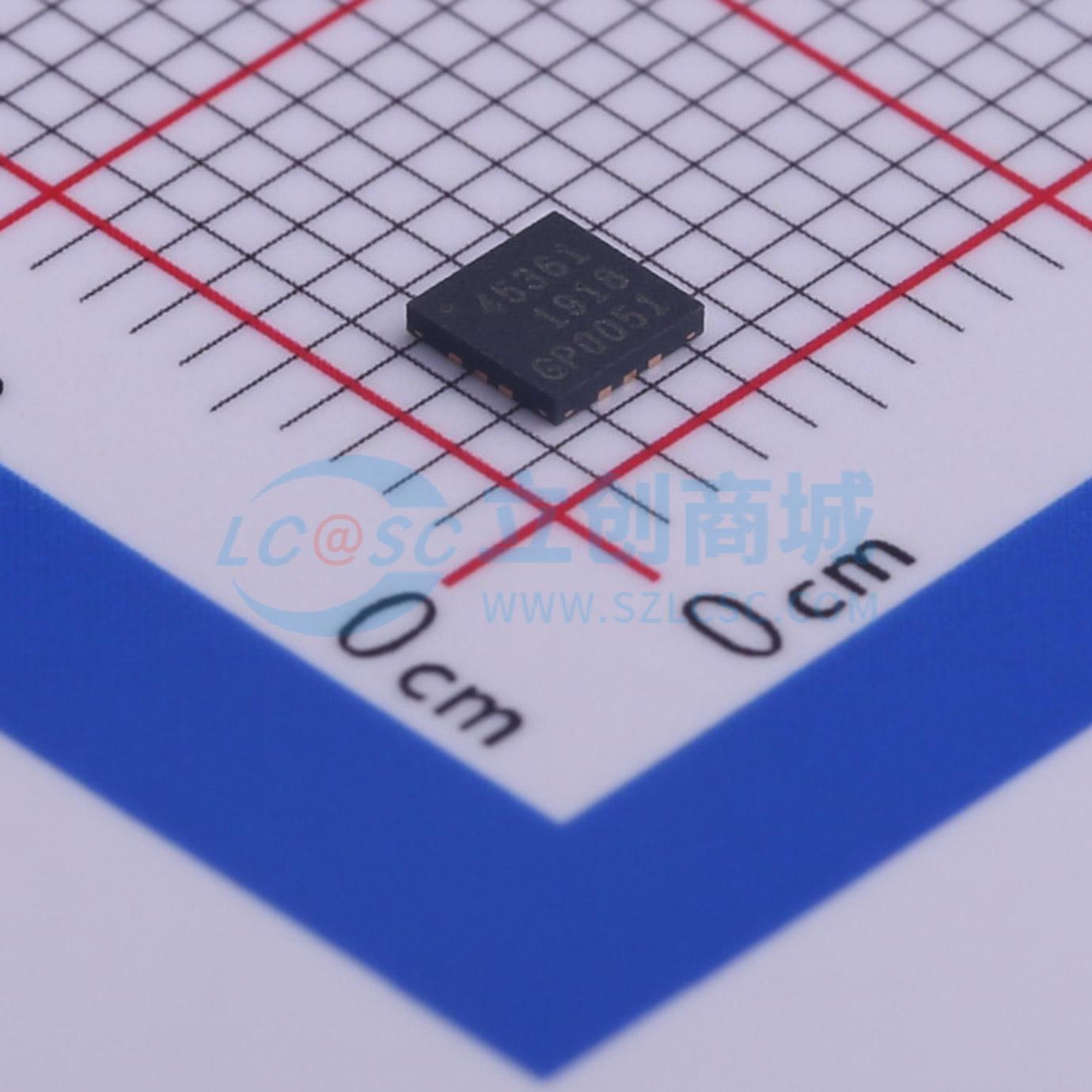

温馨提醒：图片仅供参考，商品以实物为准
PE45361A-X
10MHz-6GHz高性能功率限制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PE45361是一款增强型HaRPTM技术的功率限制器，适用于高性能功率应用。与传统的PIN二极管解决方案不同，PE45361实现了可调输入1dB压缩点或限幅阈值，无需外部偏置组件。它在非限幅功率水平下提供低插入损耗和高线性度，并在限幅事件中具有极快的响应时间，确保敏感电路的保护。还提供了出色的ESD评级和ESD保护。
- 品牌名称
- pSemi(游隼半导体)
- 商品型号
- PE45361A-X
- 商品编号
- C471173
- 商品封装
- QFN-12-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | - | |
| 接口类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 10MHz~6GHz | |
| 工作电压 | 0V~3.6V |
商品概述
PE45361是一款采用HaRP™技术增强的功率限幅器，专为测试测量设备、无线基础设施收发器和天线中的高性能功率限幅应用而设计。 与传统的PIN二极管解决方案不同，PE45361通过低电流控制电压（V_CTRL）实现可调节的输入1dB压缩点或限幅阈值，无需使用隔直电容、射频扼流电感和偏置电阻等外部偏置元件。 在非限幅功率水平下，它具有低插入损耗和高线性度；在限幅事件中，响应时间极快，可确保对敏感电路的保护。此外，它还具有出色的静电放电（ESD）额定值和ESD保护性能。 PE45361采用Peregrine的UltraCMOS®工艺制造，这是一种获得专利的先进绝缘体上硅（SOI）技术，兼具砷化镓（GaAs）的性能以及传统互补金属氧化物半导体（CMOS）的经济性和集成度。
商品特性
- 单片式直接替换解决方案，无需外部偏置元件
- 低功率限幅阈值可在+7 dBm至+13 dBm范围内调节
- 最大功率处理能力高，可达50 dBm（脉冲功率100W）
- 阈值控制电压为+0V至+0.3V
- 响应时间快，小于1 ns
- 封装形式：12引脚3×3×0.5 mm ΠQFN
应用领域
- 无线基础设施收发器和天线
- 测试与测量（T&M）
