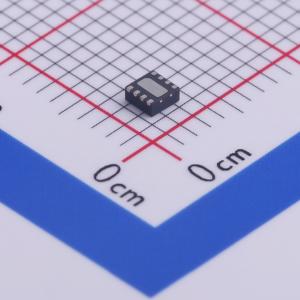

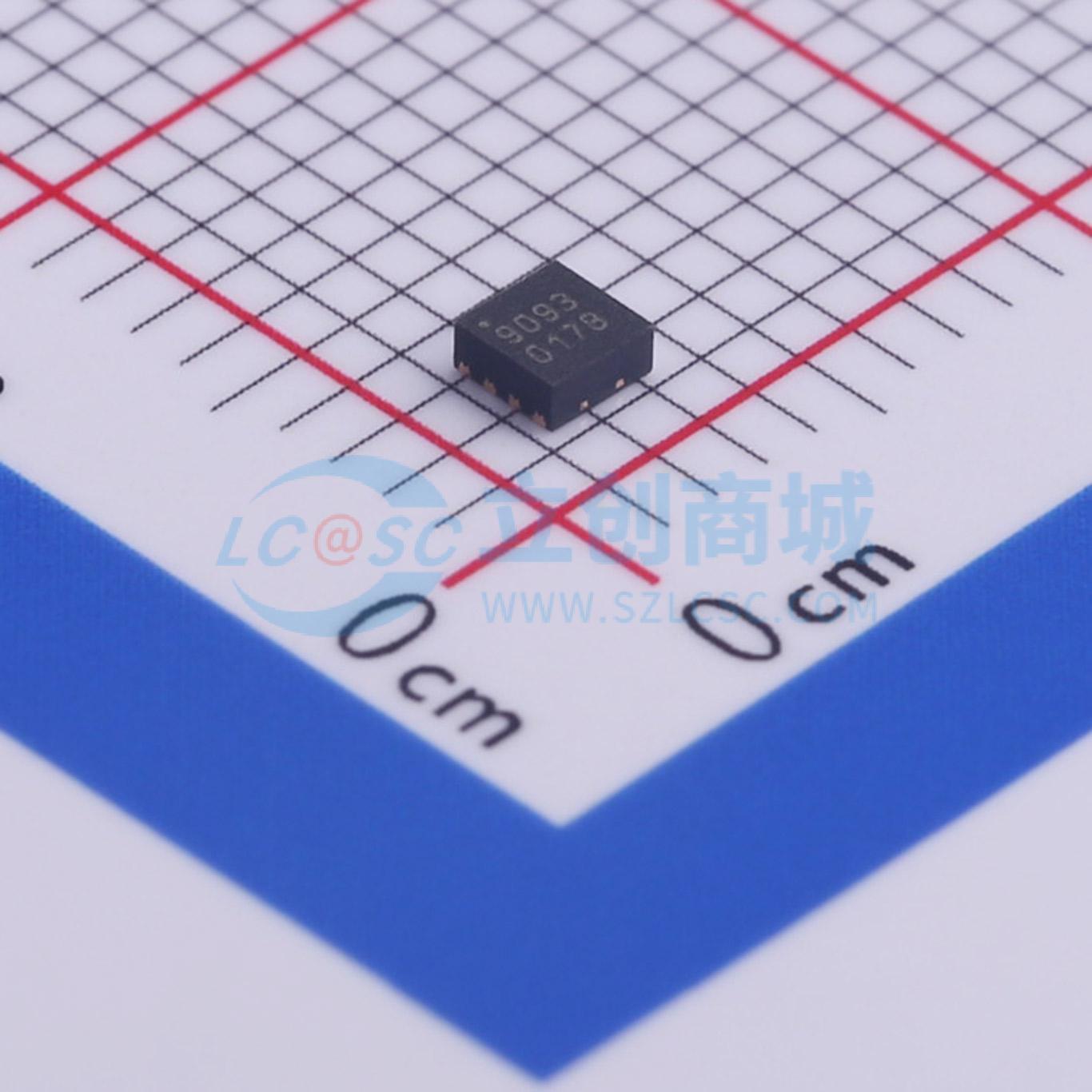

温馨提醒：图片仅供参考，商品以实物为准

TQL9093

超低噪声、平坦增益射频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TQL9093是一款超低噪声、高线性度的射频放大器，采用小型2x2mm表面贴装封装。该放大器在1.5至4 GHz的宽带范围内具有平坦的增益（2 dB峰峰值）。在2.6 GHz时，典型增益为20 dB，OIP3为+41.5 dBm，噪声系数为0.6 dB，偏置电流为120 mA。工作电压范围为3.3至5伏。该设备采用绿色/RoHS兼容的标准2x2 mm封装。
品牌名称: Qorvo
商品型号: TQL9093
商品编号: C471157
商品封装: DFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

TQL9093是一款增益平坦、高线性度、超低噪声放大器，采用2x2 mm小型表面贴装封装。该低噪声放大器（LNA）在1.5至4 GHz的宽频带内，增益平坦度为2 dB（峰峰值）。在2.6 GHz时，该放大器通常提供20 dB的增益、120 mA偏置设置下+41.5 dBm的OIP3以及0.6 dB的噪声系数。LNA可由3.3至5伏的单路正电源偏置。该器件采用符合绿色环保/RoHS标准的行业标准2x2 mm封装。 TQL9093采用高性能E-pHEMT工艺进行内部匹配，单路正电源工作时仅需五个外部元件：一个外部射频扼流圈、隔直/旁路电容以及一个连接到引脚1的偏置电阻。这款LNA集成了关断偏置功能，可用于时分双工（TDD）应用。 TQL9093针对1.5至4 GHz频段的线性性能进行了优化，但也可在低至600 MHz的频率下工作。

商品特性

0.6 - 4.2 GHz工作带宽
超低噪声系数，在2.6 GHz时为0.67 dB NF
在1.5至4 GHz范围内增益> 19 dB
在1.5至4 GHz范围内增益变化平坦，为2 dB
偏置可调，可优化线性度
漏极电流（IDD）为120 mA时，OIP3为41.5 dBm
具有1.8V TTL逻辑的关断模式引脚
无条件稳定
集成关断控制引脚
高输入功率驱动时保持关断状态
+3V至+5V电源；无需负栅极电压（-Vgg）

应用领域

中继器/分布式天线系统（DAS）
移动基础设施长期演进（LTE）/宽带码分多址（WCDMA）/码分多址（CDMA）/全球移动通信系统（GSM）
通用无线时分双工（TDD）或频分双工（FDD）系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	RF放大器
	频率	600MHz~4.2GHz
	增益	20dB
	噪声系数	0.67dB
	工作电压	3.3V~5V

	属性	参数值
	工作电流	120mA
	P1dB	21.7dBm
	输入回波损耗	14dB
	输出回波损耗	14.5dB
	IP3	41.5dBm
