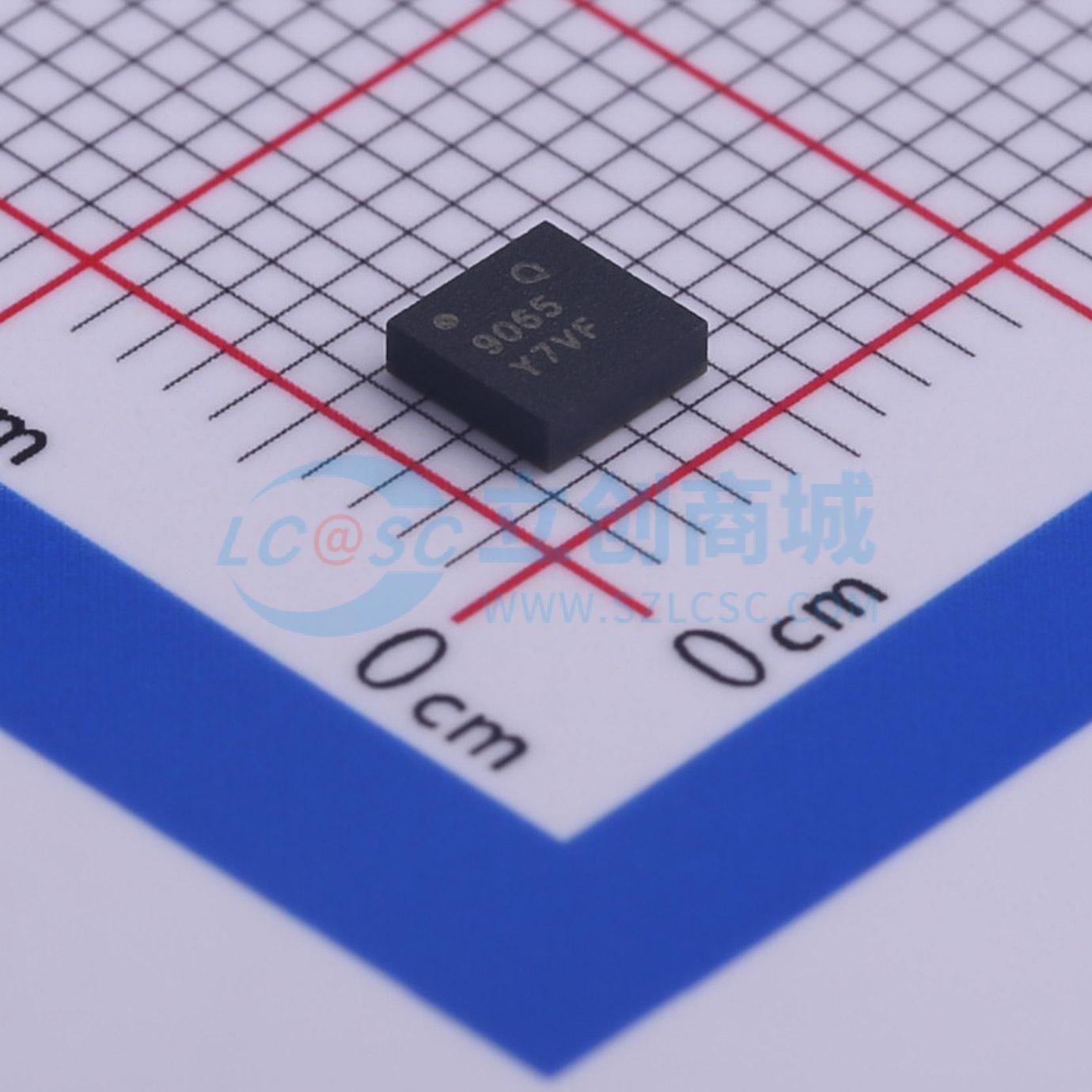

温馨提醒：图片仅供参考，商品以实物为准
QPL9065TR13
超低噪声双级旁路低噪声放大器
- 描述
- QPL9065 是一款高线性度、超低噪声的双级增益块放大器模块，集成了第二级的旁路模式功能。在1.95GHz下，高增益模式下通常提供37.5 dB增益，+35 dBm OIP3 和0.5 dB噪声系数，同时从+5V电源吸取160 mA电流。该组件还提供了低增益模式下的高性能，增益为17.5 dB，噪声系数为0.5 dB，OIP3为+34 dBm，同时从+5V电源吸取70 mA电流。
- 品牌名称
- Qorvo
- 商品型号
- QPL9065TR13
- 商品编号
- C471166
- 商品封装
- QFN-16
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
参数完善中
商品概述
QPL9065是一款高线性度、超低噪声的两级增益模块放大器，其第二级集成了旁路模式功能。在1.95 GHz下，该放大器在高增益模式下通常可提供37.5 dB的增益、+35 dBm的OIP3和0.5 dB的噪声系数，同时从+5V电源汲取160 mA电流。在低增益模式下，该器件也能实现高性能，增益为17.5 dB，噪声系数为0.5 dB，OIP3为+34 dBm，电流消耗为70 mA。 QPL9065采用高性能E-pHEMT工艺。这款低噪声放大器内置有源偏置电路，可在不同温度下保持高性能。 QPL9065覆盖1.5 - 3.8 GHz频段，适用于无线基础设施。它采用3.5×3.5 mm的SMT封装。
商品特性
- 1.5 – 3.8 GHz工作带宽
- 第二级LNA集成旁路模式
- 可关闭LNA和旁路模式
- 超低噪声，在1.95 GHz下为0.5 dB
- 在1.95 GHz下增益为37.5 dB，低增益模式下为17.5 dB
- 高增益模式下输出IP3为+35 dBm
- 低增益模式下输出IP3为+34 dBm
- 仅需正电源，+3.3至+5V
- 引脚5和8与1.8V CMOS TTL逻辑兼容
应用领域
- 基站接收器
- 塔顶放大器
- 中继器
- FDD-LTE、TDD-LTE、WCDMA
- 通用无线通信
