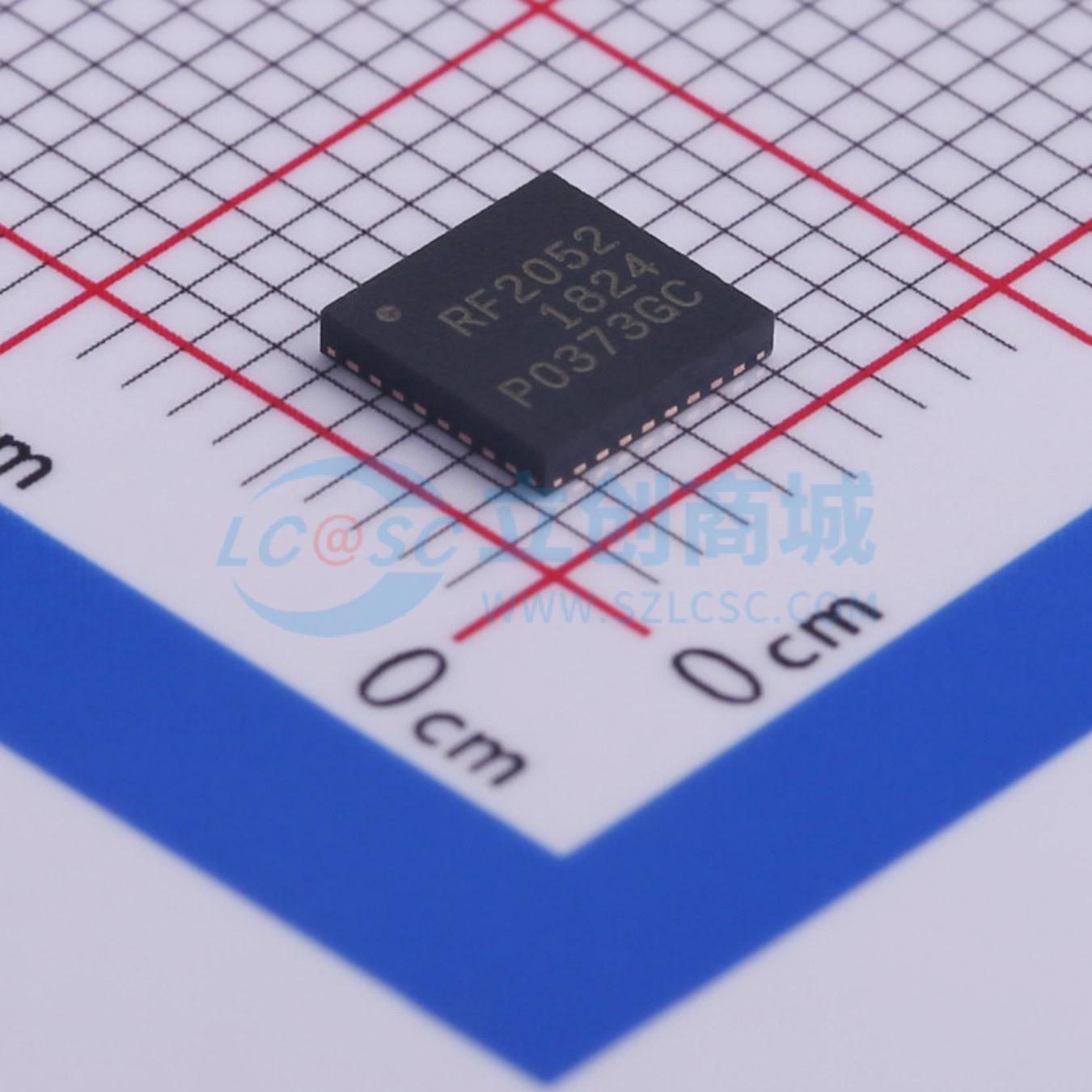

温馨提醒：图片仅供参考，商品以实物为准
RF2052TR13
RF2052TR13
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RF2052是一款低功耗、高性能、宽带RF频率转换芯片，集成了本地振荡器（LO）生成和RF混频器。RF合成器包括一个集成分数N相位锁定环和电压控制振荡器（VCOs）和分频器，以产生低相位噪声LO信号，具有非常精细的频率分辨率。内置的LO输出驱动内置的RF混频器，将信号转换到所需的频率带。混频器偏置电流可以根据需要进行调整，以实现低功耗操作。
- 品牌名称
- Qorvo
- 商品型号
- RF2052TR13
- 商品编号
- C471164
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF混频器 | |
| 增益/损耗 | 3dB | |
| 噪声系数 | 9.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~3.6V | |
| 工作电流 | 55mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
RF2052是一款低功耗、高性能的宽带射频频率转换芯片，集成了本地振荡器（LO）生成和射频混频器。射频合成器包含一个集成的分数N锁相环，带有压控振荡器（VCO）和分频器，可产生具有极精细频率分辨率的低相位噪声本振信号。经过缓冲的本振输出驱动内置射频混频器，将信号转换到所需的频段。混频器偏置电流可根据所需性能和可用电源电流进行编程。本振生成模块设计为可连续覆盖300MHz至2400MHz的频率范围。射频混频器带宽极宽，输入和输出工作频率范围为30MHz至2500MHz，支持上变频和下变频。RF2052可使用10MHz至52MHz的外部晶体或10MHz至104MHz的外部参考源，以适应各种参考频率选项。
所有片上寄存器均通过简单的三线串行接口进行控制。RF2052设计工作电压为2.7V至3.6V，与便携式电池供电设备兼容。它采用塑料32引脚、5mmx5mm QFN封装。
RF2052是一款宽带射频频率转换芯片，包含分数N锁相环、晶体振荡器电路、低噪声压控振荡器核心、本振缓冲器和射频混频器。合成器编程、设备配置和控制通过硬件和软件控制相结合的方式实现。所有片上寄存器均通过简单的三线串行接口进行编程。
RF2052中的压控振荡器核心由三个压控振荡器组成，与集成的2/4本振分频器配合，可覆盖300MHz至2400MHz的本振范围。
商品特性
- 30MHz至2.5GHz频率范围
- 分数N合成器
- 对于26MHz参考频率，频率分辨率高达1.5Hz
- 低相位噪声压控振荡器
- 带可编程负载电容的片上晶体维持电路
- 高线性度射频混频器
- 集成本振缓冲器
- 混频器输入IP3为+18 dBm
- 混频器偏置可调，支持低功耗运行
- 2.7V至3.6V电源供电
- 3V供电时，电流消耗低至55mA至75mA
- 三线串行接口
应用领域
- 有线电视前端
- 数字电视上/下变频器
- 数字电视中继器
- 多住户单元
- 蜂窝中继器
- 频段转换器
- UHF/VHF收音机
- 软件定义无线电
- 卫星通信
- 超外差收音机
- BPSK调制器
